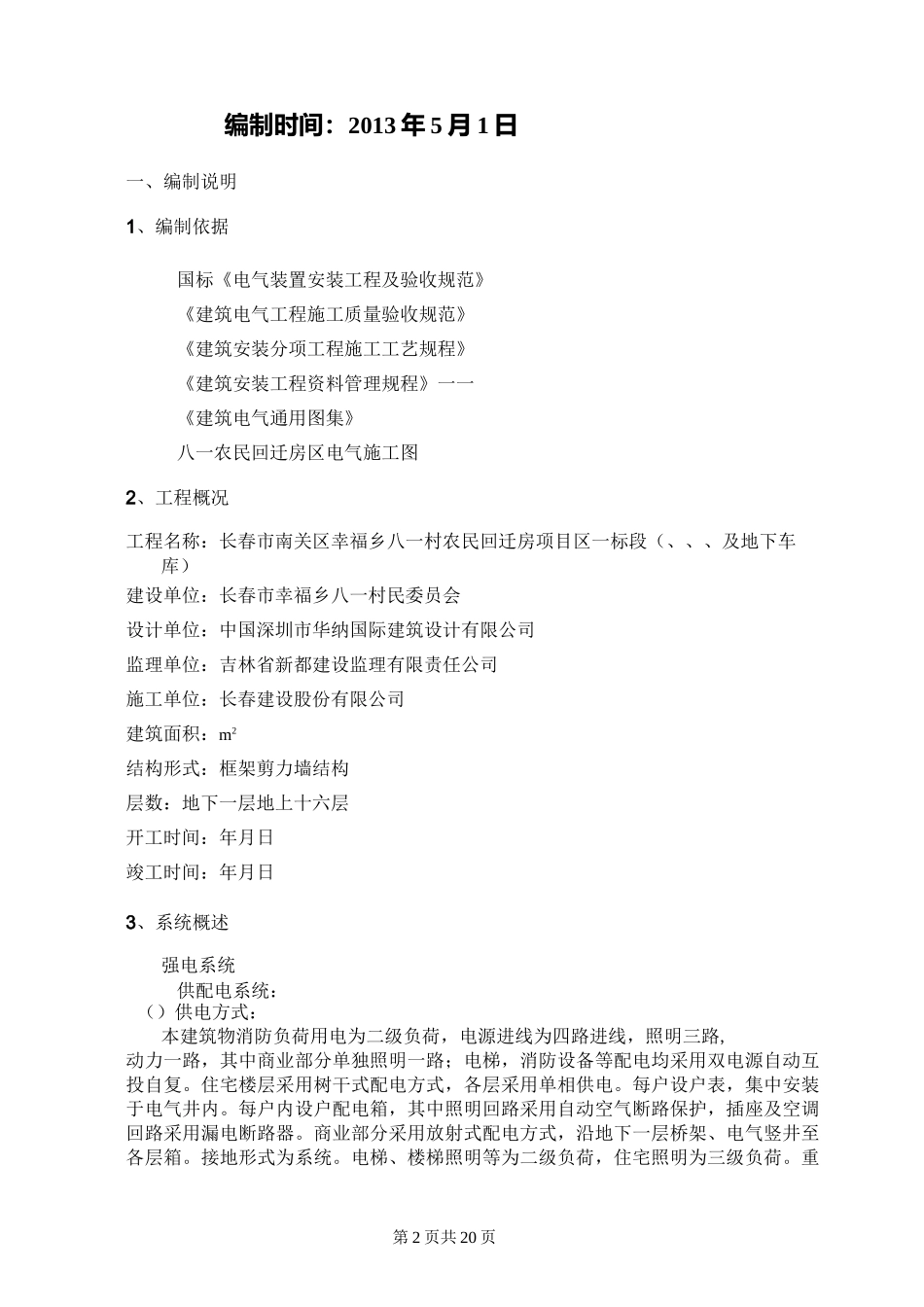

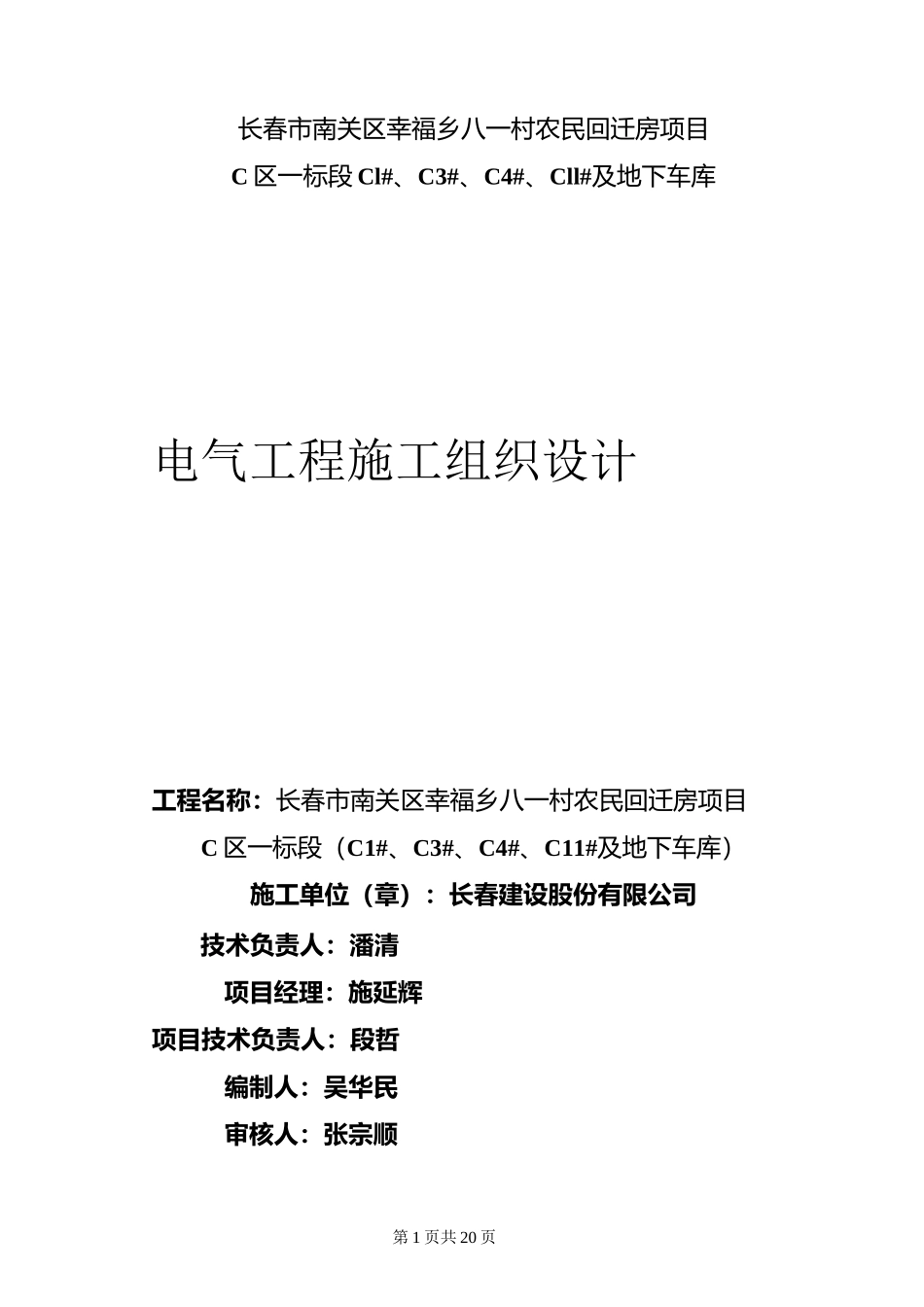

第 1 页共 20 页长春市南关区幸福乡八一村农民回迁房项目C 区一标段 Cl#、C3#、C4#、Cll#及地下车库电气工程施工组织设计工程名称：长春市南关区幸福乡八一村农民回迁房项目C 区一标段（C1#、C3#、C4#、C11#及地下车库）施工单位（章）：长春建设股份有限公司技术负责人：潘清项目经理：施延辉项目技术负责人：段哲编制人：吴华民审核人：张宗顺第 2 页共 20 页编制时间：2013 年 5 月 1 日一、编制说明1、编制依据国标《电气装置安装工程及验收规范》《建筑电气工程施工质量验收规范》《建筑安装分项工程施工工艺规程》《建筑安装工程资料管理规程》一一《建筑电气通用图集》八一农民回迁房区电气施工图2、工程概况工程名称：长春市南关区幸福乡八一村农民回迁房项目区一标段（、、、及地下车库）建设单位：长春市幸福乡八一村民委员会设计单位：中国深圳市华纳国际建筑设计有限公司监理单位：吉林省新都建设监理有限责任公司施工单位：长春建设股份有限公司建筑面积：m2结构形式：框架剪力墙结构层数：地下一层地上十六层开工时间：年月日竣工时间：年月日3、系统概述强电系统供配电系统：（）供电方式：本建筑物消防负荷用电为二级负荷，电源进线为四路进线，照明三路,动力一路，其中商业部分单独照明一路；电梯，消防设备等配电均采用双电源自动互投自复。住宅楼层采用树干式配电方式，各层采用单相供电。每户设户表，集中安装于电气井内。每户内设户配电箱，其中照明回路采用自动空气断路保护，插座及空调回路采用漏电断路器。商业部分采用放射式配电方式，沿地下一层桥架、电气竖井至各层箱。接地形式为系统。电梯、楼梯照明等为二级负荷，住宅照明为三级负荷。重第 3 页共 20 页要的风机、水泵、三种通风方式装置系统、正常照明为二级，其余为三级负荷。本工程电源由小区内变配电室引来。（）线路敷设：住宅低压配电干线选用预分支电缆沿竖井明敷，单元从电表箱至户配电箱的支干线，水平穿管暗敷于顶板内，户内支线选用铜芯电线（）穿管沿建筑物墙、地面、顶板敷设。地下一层配电均采用铜芯线穿管敷设。消防用电设备均采用耐火型铜芯线穿管敷设。施工时按规范要求增加接线盒。管线穿越伸缩缝应做相应处理。线缆穿越防火区、楼板、墙体的洞口等处应做防火封堵。电缆在桥架敷设时，同一路径向一级负荷供电的双回路电源电缆、应急照明和其他照明的电缆之间应加隔板隔开。消防电缆在桥架内敷设应为封闭金属线槽，并应采取防...
