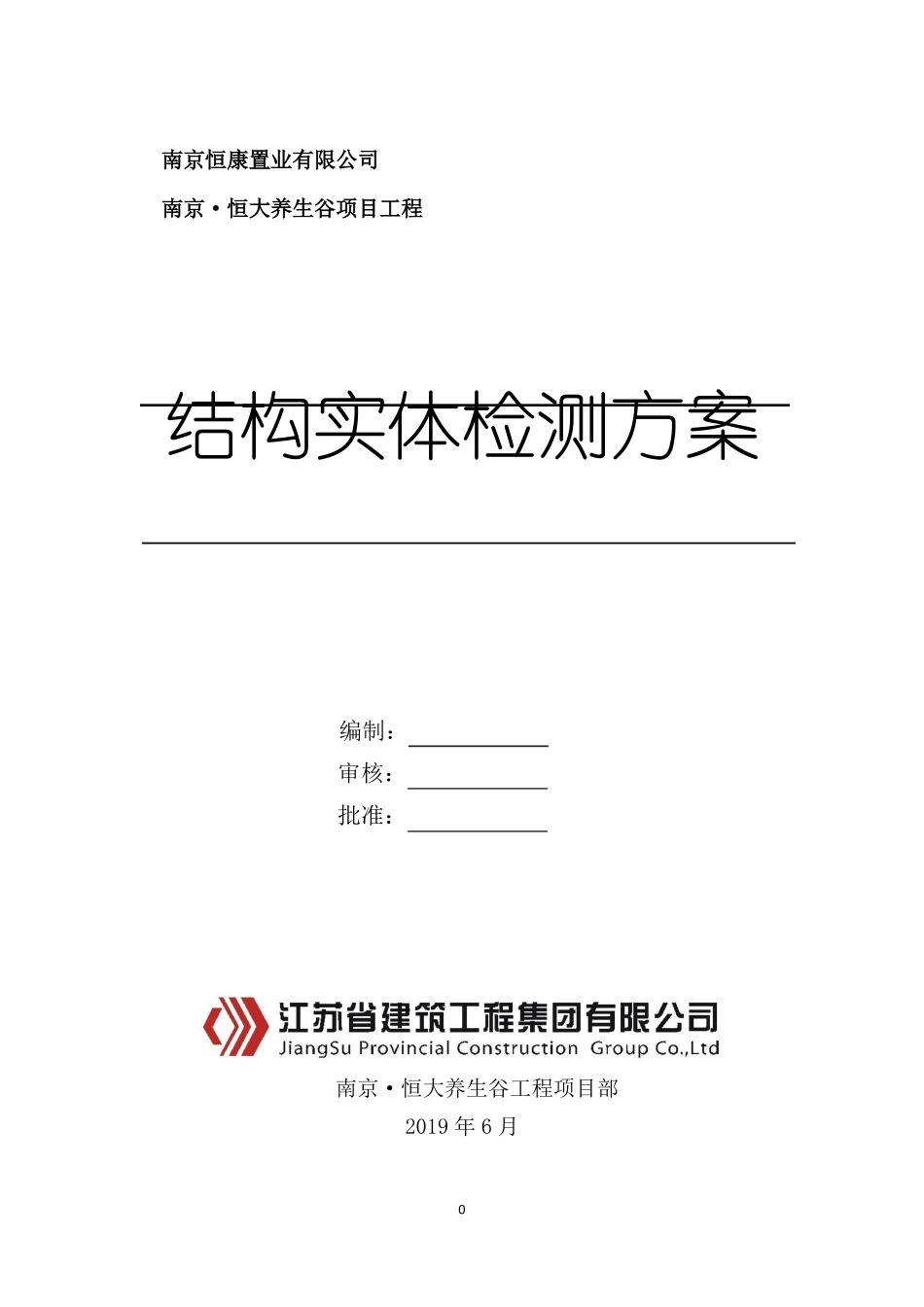

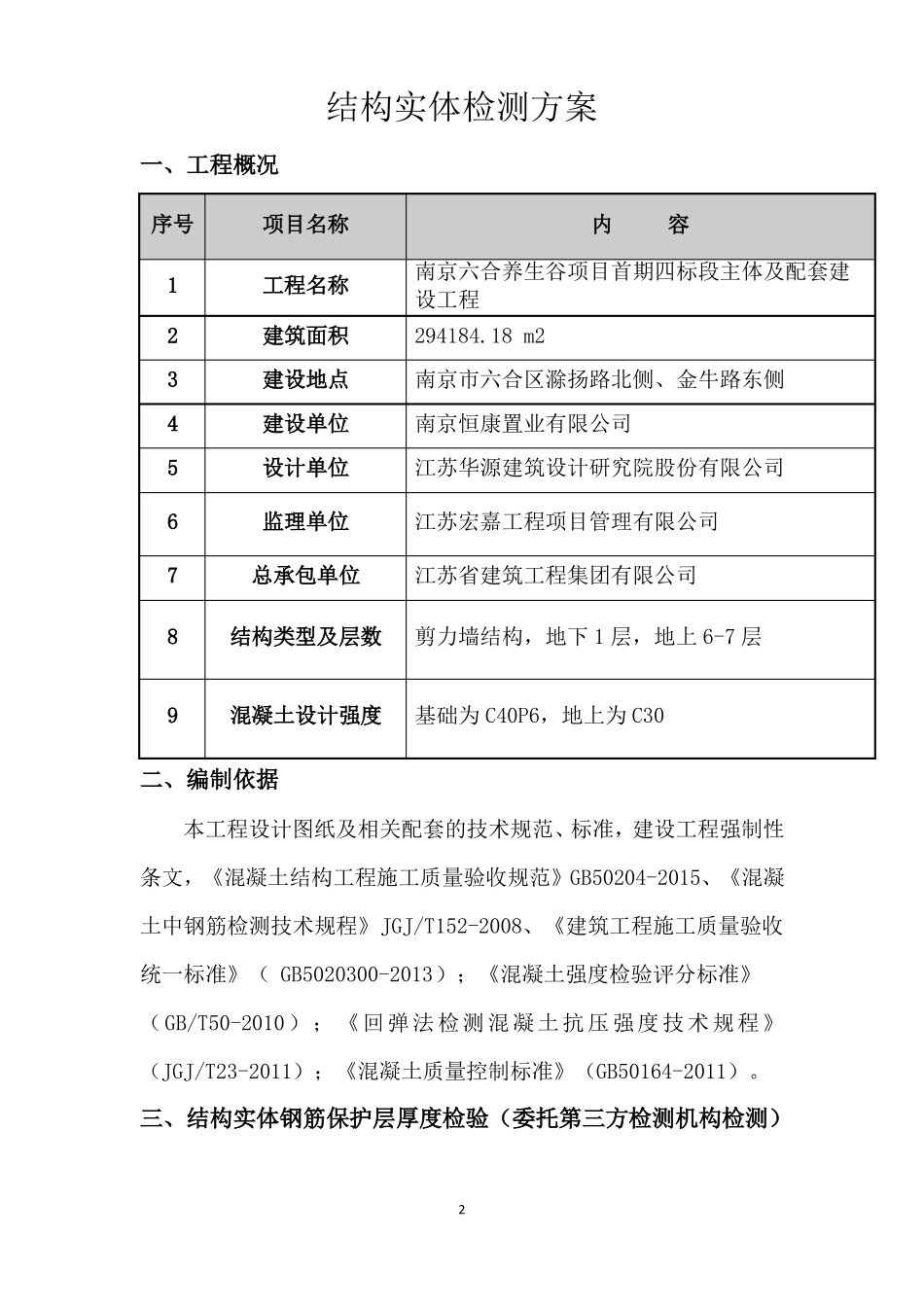

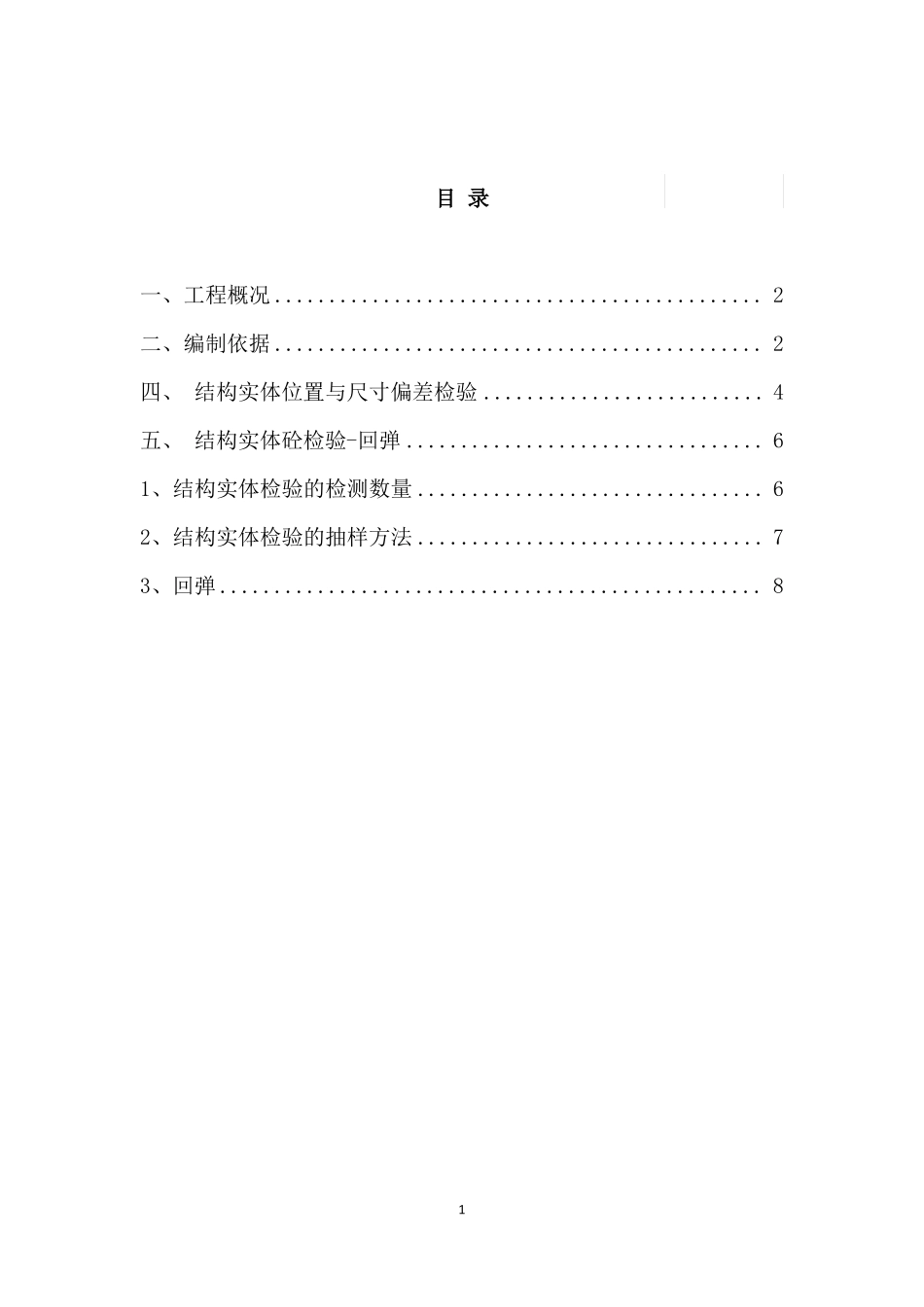

南京恒康置业有限公司南京·恒大养生谷项目工程结构实体检测方案编制：审核：批准：南京·恒大养生谷工程项目部2019 年 6 月0目 录一、工程概况 ............................................. 2二、编制依据 ............................................. 2四、 结构实体位置与尺寸偏差检验 .......................... 4五、 结构实体砼检验-回弹 ................................. 61、结构实体检验的检测数量 ................................ 62、结构实体检验的抽样方法 ................................ 73、回弹 .................................................. 81结构实体检测方案一、工程概况序号12345678项目名称工程名称建筑面积建设地点建设单位设计单位监理单位总承包单位内容南京六合养生谷项目首期四标段主体及配套建设工程294184.18 m2南京市六合区滁扬路北侧、金牛路东侧南京恒康置业有限公司江苏华源建筑设计研究院股份有限公司江苏宏嘉工程项目管理有限公司江苏省建筑工程集团有限公司结构类型及层数剪力墙结构，地下 1 层，地上 6-7 层9混凝土设计强度基础为 C40P6，地上为 C30二、编制依据本工程设计图纸及相关配套的技术规范、标准，建设工程强制性条文，《混凝土结构工程施工质量验收规范》GB50204-2015、《混凝土中钢筋检测技术规程》JGJ/T152-2008、《建筑工程施工质量验收统一标准》（ GB5020300-2013）；《混凝土强度检验评分标准》（ GB/T50-2010）； 《回弹法 检测混 凝土抗压 强度技 术规程 》（JGJ/T23-2011）；《混凝土质量控制标准》（GB50164-2011）。三、结构实体钢筋保护层厚度检验（委托第三方检测机构检测）21、梁板构件钢筋保护层检测选点依据根据《混凝土结构工程施工质量验收规范》GB50204-2015 中附录 E 结构实体钢筋保护层厚度检验要求选点应均匀分布，并且符合系列规定：a、对悬挑构件外的梁板类构件，应各抽取构件数量的 2%且不少于 5 个构件进行检验。b、对悬挑梁，应抽取构件数量的 5%且不少于 10 个构件进行检验；当悬挑梁数量少于 10 个时，应全数检验。c、对悬挑板，应抽取构件数量的 10%且不少于 20 个构件进行检验；当悬挑板数量少于 20 个时，应全数检验。2、主体梁板构件钢筋保护层检测选点根据上述规范要求结构实体钢筋保护层厚度检验时，由监理工程师组织并见证，由具有相应资质的检测机构按楼层梁板总数进行统计并取点...
