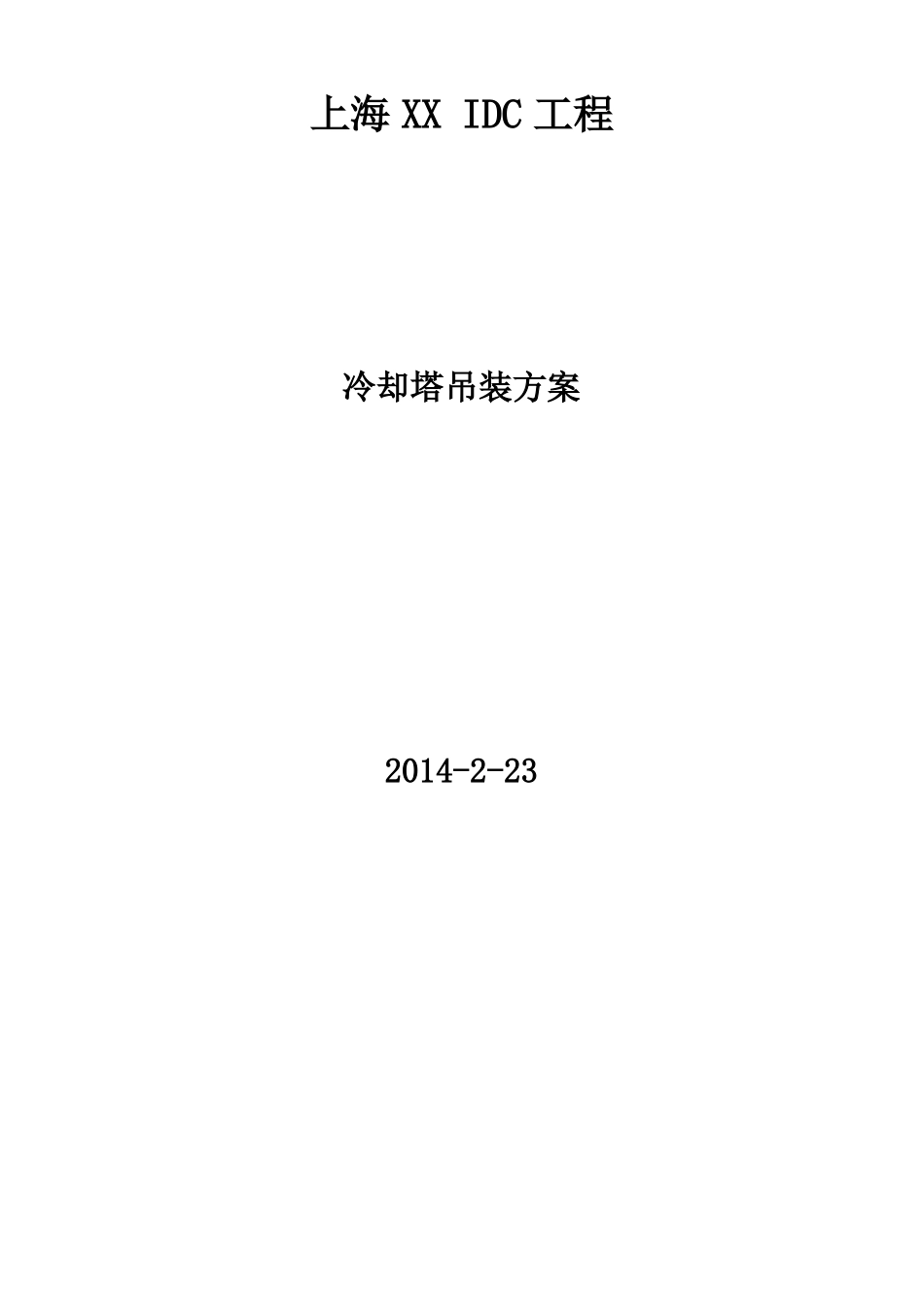

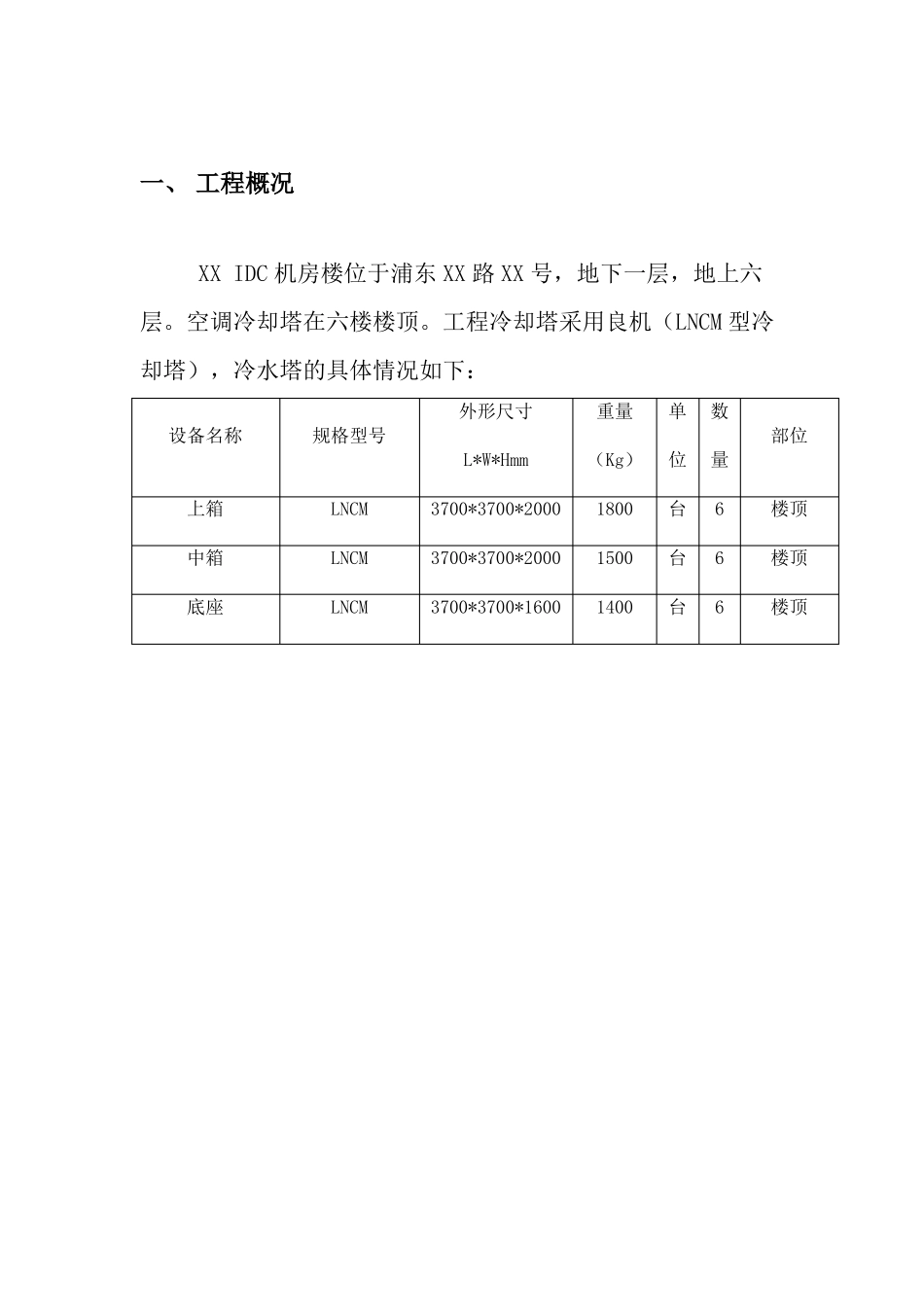

冷 却 塔 冷 水 机 组 吊 装 方 案 The latest revision on November 22, 2020上海 XX IDC 工程冷却塔吊装方案2014-2-23一、 工程概况XX IDC 机房楼位于浦东 XX 路 XX 号，地下一层，地上六层。空调冷却塔在六楼楼顶。工程冷却塔采用良机（LNCM 型冷却塔），冷水塔的具体情况如下：外形尺寸设备名称规格型号L*W*Hmm上箱中箱底座LNCMLNCMLNCM3700*3700*20003700*3700*20003700*3700*1600（Kg）位量180015001400台台台666楼顶楼顶楼顶重量单数部位二、 吊装方案选择根据现场特点，采用轮胎式起重机吊装制冷机组、方便、快捷。吊装时，直接用起重机吊起，吊装至六楼楼顶 ,再水平运输至设备基础就位。预先在机组上系两根牵引绳，以防机组在吊装过程中过度晃动。设备吊至楼顶后再用手拉倒链牵引，依次拉至预定位置。三、 现场勘察地形情况总计 6 个单体冷却塔，吊装区域及吊车进出口，见下图：楼房南侧区域，因为位于 XX 1#楼与 2#楼之前，区域空间较小，且目前为停车场。吊装时，需要将停车场位置保留出来。经过现场查勘，1#楼与 2#之间间距为：米。吊装高度：H=h1+h2+h3+h4,总计米。h1：六楼楼顶高度：30 米h2：女儿墙高度 1 米，原管道高度米。（忽略女儿墙高度）。h3：冷却塔最高部件高度：2 米h4：工作高度：吊装距平台高度：米其中南侧 3 台冷却塔的平移距离为：11 米。其中南侧 3 台冷却塔的平移距离为：19 米。冷却塔就位平面图：四、 施工前准备及施工要求1. 施工人员在施工前应认真熟悉图纸，充分领会设计意图及业主要求。2. 施工前应考察测量设备就位地点的位置、尺寸，并核实现场环境是否符合垂直水平运输条件的要求。3. 核实楼顶放置冷却塔平台结构荷栽量是否符合冷却塔自重吨位要求及起、落放置条件的参数。4. 核实吊装区域的物资、人员是否已经全部转移。5. 施工前应建立有效的指挥管理网络。各级管理作到指挥明确，责任到人。现 场 总 指 挥：对现场吊装作业进行人员、机具、材料、信号等方面的总指挥。现场安全技术负责：对吊装现场的技术交底，人员、机具、材料等技术状况负责监督检查。对安全措施、安全防护进行监督检查。现场监理员：对吊装现场技术措施和工序防护工作进行监督检查。辅助工：在设备搬运过程中，负责施工现场的清理、安全维护及从事辅助性工作。起重工：对设备卸车、运输做到统一指挥、负责起吊设备的捆绑，起吊、组织及设备的检查，并且将检查结果报告现...
