冷却塔填料施工方案

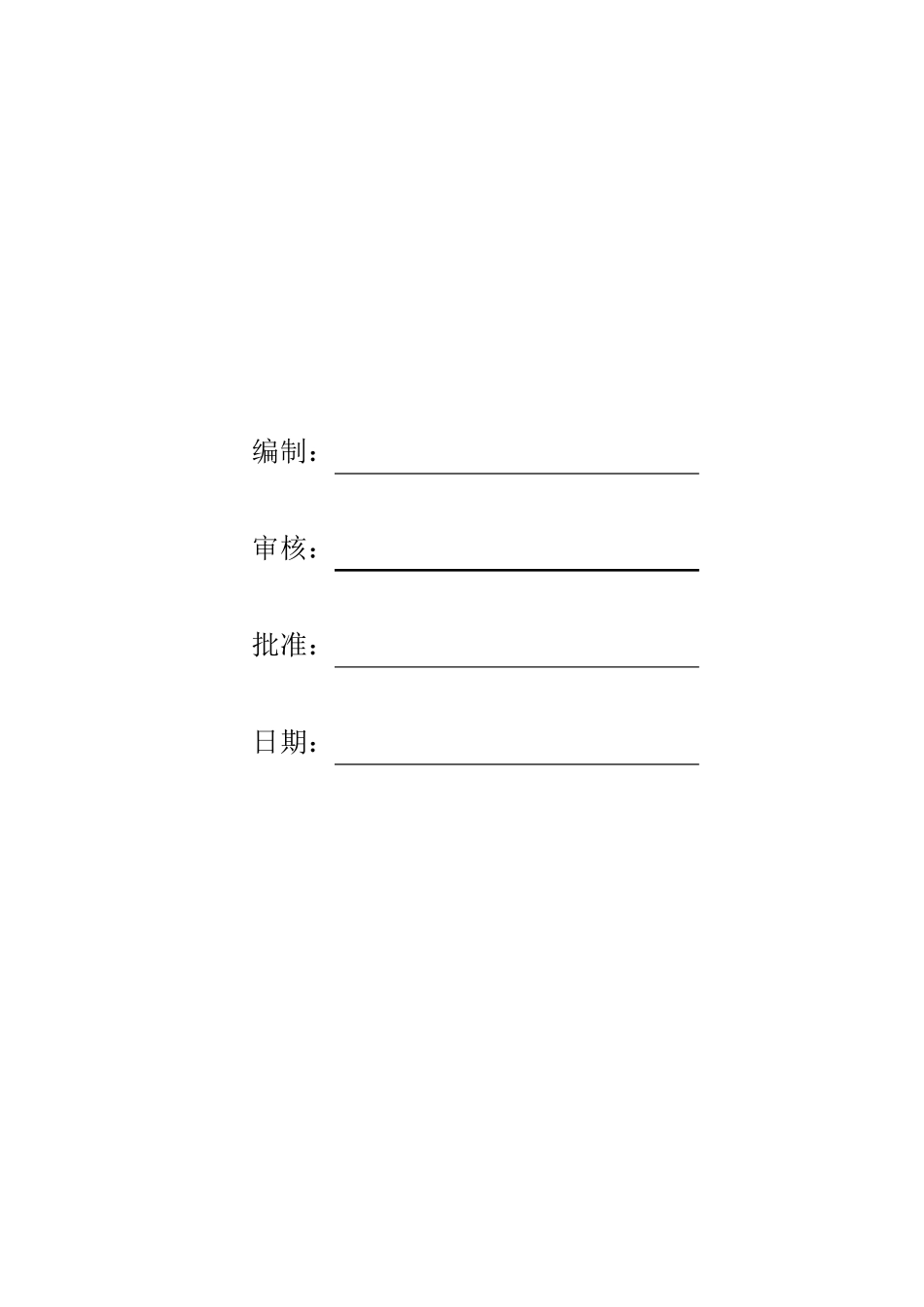

淮南煤电基地田集电厂2×9000m2 冷却塔塔芯材料安装施工方案宜兴市南新填料制品厂编制：审核：批准：日期：目1. 1、工程概况2. 2、相关资料3. 3、作业条件录4. 4、冷却塔安装施工流程5. 5、作业方法6. 6、安全文件措施7. 7、质量控制8. 8、质量检查验收1、工程概况：淮南煤电基地田集电厂新建工程 2×9000m2 冷却塔，其塔内淋水装置是实现循环水冷却的关键部件，它由淋水填料、配水管、喷溅装置、除水器、十字导风墙等部分组成，分内外配水系统。本厂主要供材及安装工作量（单座塔数量）：9. 淋水填料 9300 立方米。10.TP-Ⅱ型喷溅装置 8450 套。11.除水器 8600 平方米12.配水管 8370 米13.十字导风墙 216 块2、相关资料2.19000 m2 自然通风冷却塔安装图。2.2淋水填料检验报告2.3配水管检验报告2.4喷溅装置检验报告2.5除水器检验报告2.6玻璃钢平板检验报告3、作业条件3.1 人员组织项目经理1 名储兴强队长1 名邵永军安监员1 名储孟中质检员1 名张中华工人36 人3.2 机具用量计划及使用要求调压器切割机单片葫芦 2T塑料电焊枪磨光机1 台1 台2 只2 把1 把电钻麻索绳φ20油漆刷板手1 把60m80 把10 把各种机具使用前必须检查或使用，确认状态良好方可使用。3.3 主要材料用量及使用要求3.3.1 双斜波淋水填料：9300m33.3.2 配水管：φ160、φ200、φ250、φ315、φ355 共 8370m3.3.3 喷溅装置：TP-Ⅱ型共 8450 套3.3.4 除水器：BO160-45 型，共 8600 m33.3.5 十字导风墙：（5500×1000×100、5500×250×100、2000×1000×100、2000×250×100）共计 216 块3.3.4 使用要求a. 各种材料有出厂合格证及性能检验报告b. 进场后进行抽检，合格后方可使用。3.4 对上道工序的要求14.a. 塔底浇注水泥保养期满方可进行组装及吊装安装。14.b. 塔周道路，塔底通道完好并可投入使用。14.c. 塔内梁柱等正确就位，并经验收合格。3.5 交底14.a. 在作业前，安装施工方案技术规范要求全面交底。14.b. 分项作业前，根据实际情况（现场状况作业特征环境）进行分项作业交底。14.c. 做好安装施工交底的落实、记录工作。4、冷却塔安装施工流程：淋水填料的组装及安装 ----十字导风墙的安装----配水管的安装---喷溅装置安装---除水器组装及安装。5、作业方法：5.1 淋水填料的粘接、安装：a. 根据现场的实际情况选择塔底进行粘接组装。淋水填料的粘接要牢固，组装一组后立即用平板压紧，防止因成型片本身的翘...
