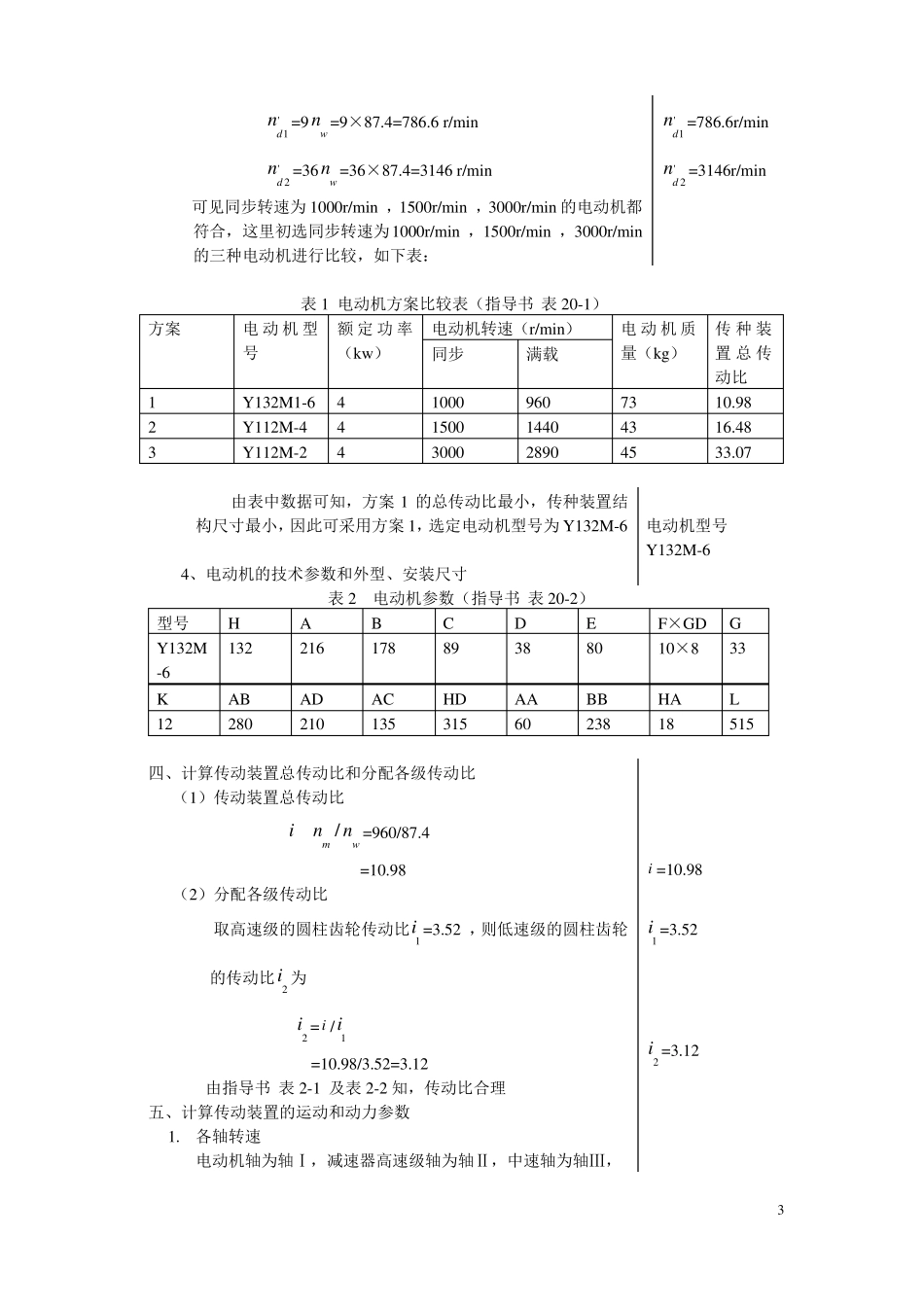

计算过程及其说明一、设计任务书1． 总体布置简图如右图所示2．工作条件：使用年限为 15 年，（每年工作 300 天），两班 制，带 式运输机工作平稳，转向不变。3．原始数据运输带曳引力 F（N）：1900运输带速度 V（m/s）：1.6滚筒直径 D (mm)：3504．设计内容（1）电动机的选择与运动参数计算（2）传动装置的设计计算（3）轴的设计（4）滚动轴承的选择与校核（5）键的选择和校核（6）联轴器的选择（7）装配图、零件图的绘制（8）编写设计计算说明书5．设计任务（1）减速器总装配图一张（2）低速轴、闷盖零件图各一张（3）设计说明书一份6．设计进度（1）第一阶段：总体计算和传动件参数计算（2）第二阶段：轴与轴系零件的设计（3）第三阶段：轴、轴承、键及联轴器的校核及草图绘制（4）第四阶段：装配图、零件图的绘制及计算说明书的编写二、传动方案的拟定由设计任务书知传动类型为：分流式二级圆柱齿轮减速器。本传动机构的特点是：齿轮相对于轴承为对称布置，沿齿宽载荷分布较均匀。减速器结构较复杂。三、电动机的选择1、电动机类型的选择：Y 系列三相异步电动机2、选择电动机容量：（1）工作机所需功率 Pw结果L'h =72000hF=1900NV=1.6m/sD=350mm分 流式 二级 圆柱齿轮传动Y 系列1Pw =FV/1000=1900×1.6/1000=3.04 kwPw =3.04kwnw =60×1000V/π D=87.4 r/minnw =87.4r/min(2) 电动机输出功率Pd考虑传动装置的功率损耗，电动机的输出功率为Pd = Pw /η试中η 为从电动机到工作机主动轴之间的总效率，即 2231 3 3其中1，2 ，3 分别为传动系统中联轴器，齿轮传动及轴承的效率，取1=0.99，2 =0.96，3 =0.98 2231 3 3=0.992 0.962 0.983=0.85η =0.85电动机的输出功率为Pd = Pw /η=3.04/0.85=3.58 kwPd =3.58 kw（3）确定电动机的额定功率Ped选定电动机的额定功率Ped =4 kwPed =4 kw3、 选择电动机的转速nw =87.4 r/min该传动系统为分流式圆柱齿轮传动，i12 =3～6则总传动比可取 i1 =9，i2 =36则电动机转速的可选范围为2'nd1 =9nw =9×87.4=786.6 r/min'nd 2 =36nw =36×87.4=3146 r/min'nd1 =786.6r/min'nd 2 =3146r/min可见同步转速为 1000r/min ，1500r/min ，3000r/min 的电动机都符合，这里初选同步转速为1000r/min ，1500r/min ，3000r/min的三种电动机进行比较，如下表：表 1 电动机方案比较表（指导书 表 2...
