第十三章 了解电路一、填空题（每空 1 分，共 23 分）1
将两个吹足了气的气球在手上或衣服上摩擦几下 ,然后将悬线提起,我们可以看到两个气球互相_____,其原因是_________________
2．测量电路两端电压的仪表叫做，在电路图中的符号是3 ． 使 用 电 压 表 前 要 检 查， 确 认和
4．正确使用电压表时：（1）电压表要在电路中
（2）“＋”“－”接线柱的接法要正确，否则
（3）被测电压不要超过，否则
5．在串联电路中，开关的位置改变了，它对电路的控制作用（填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在上
6．每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是
小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表的一些数据，请将空白的地方补充完整
20AV额定漏电动作电流300mA额定漏电不动作电流15漏电分断时间＜7．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机 M 通电后可以送风
选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则 1－2 位置是的位置；2－3的位置是的位置；3－4 位置是的位置

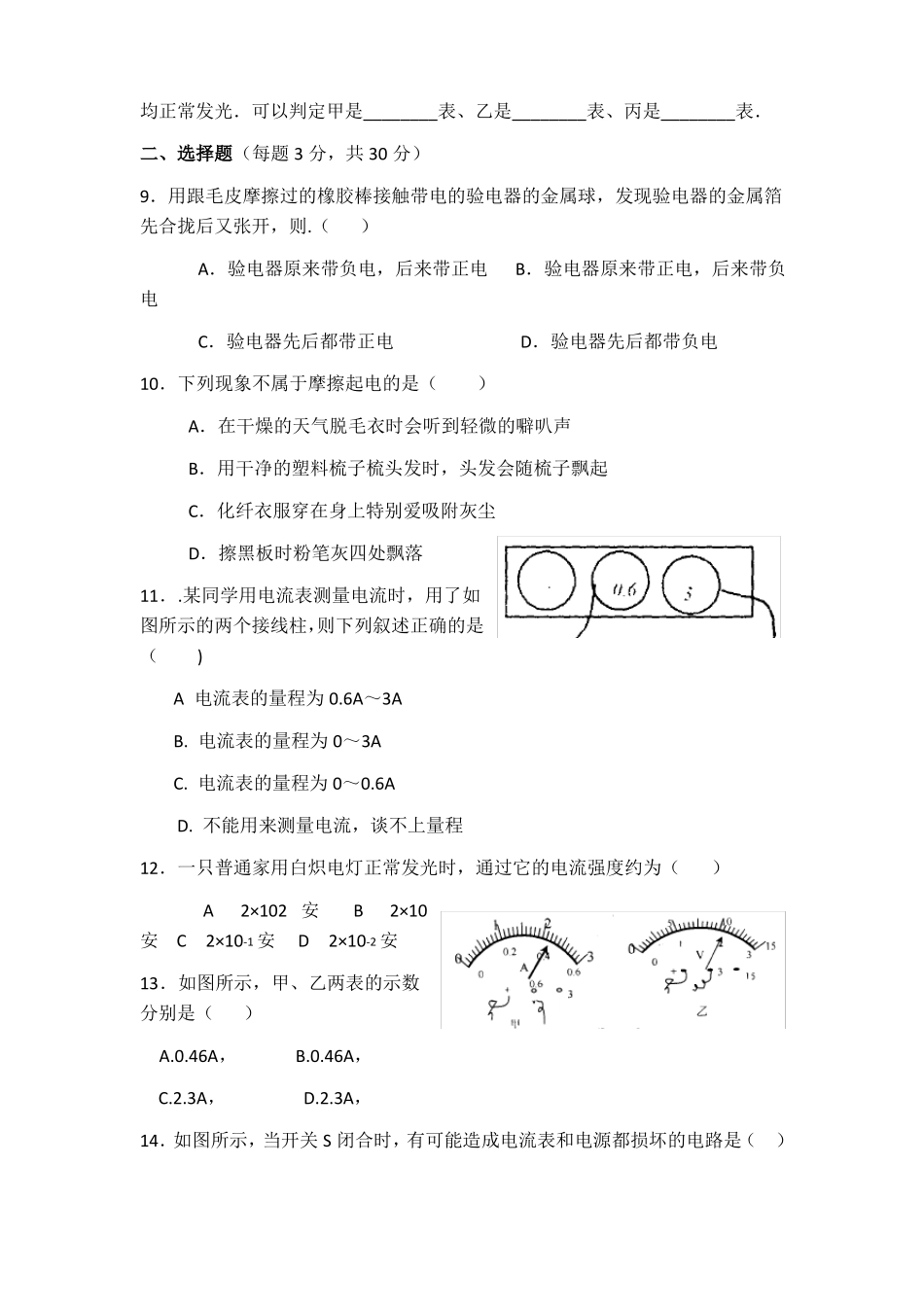

8．右图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关 S 后，发现灯、均正常发光．可以判定甲是________表、乙是________表、丙是________表．二、选择题（每题 3 分，共 30 分）9．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则
（）A．验电器原来带负电，后来带正电B．验电器原来带正电，后来带负电C．验电器先后都带正电D．验电器先后都带负电10．下列现象不属于摩擦起电的是（）A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘
