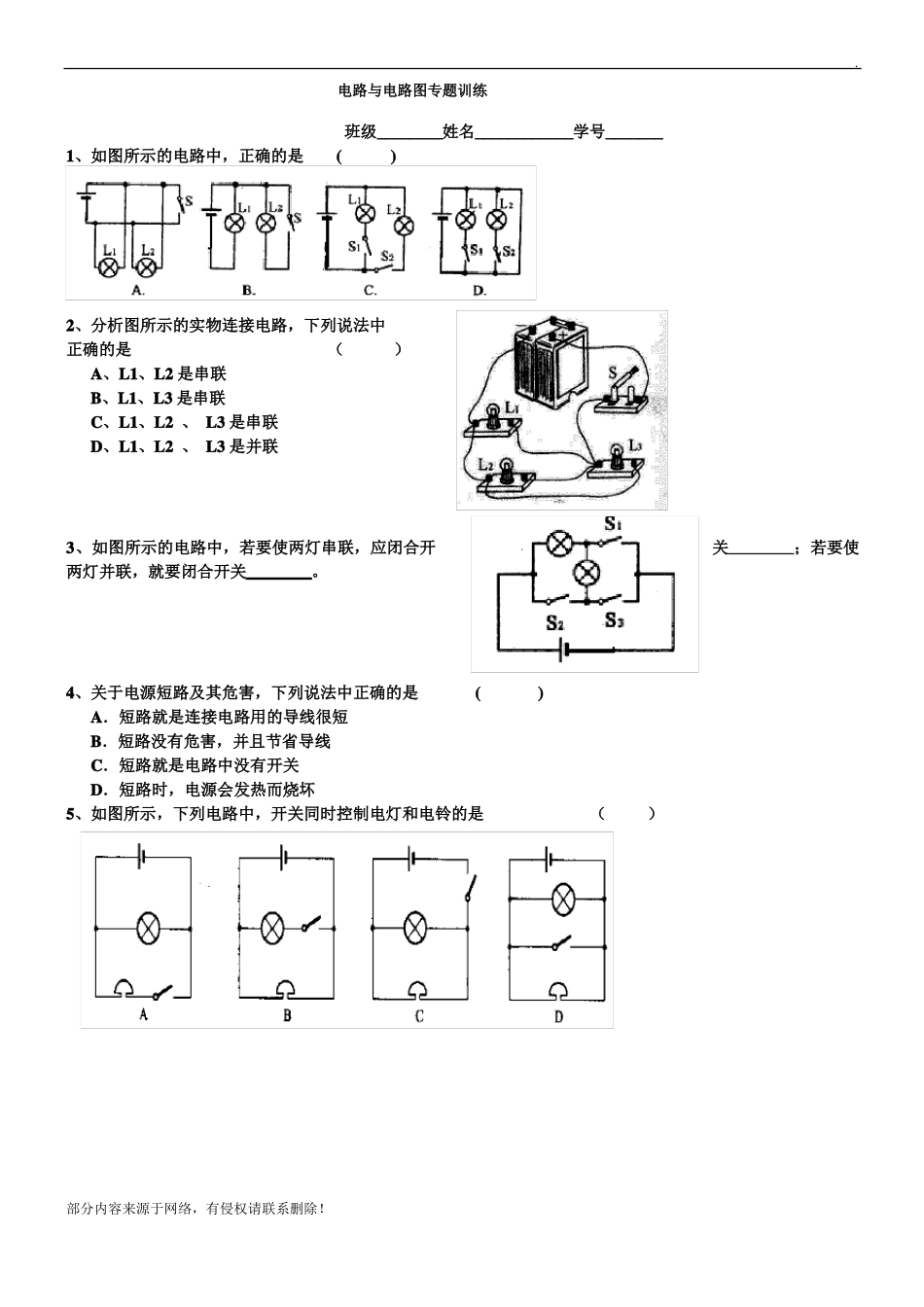

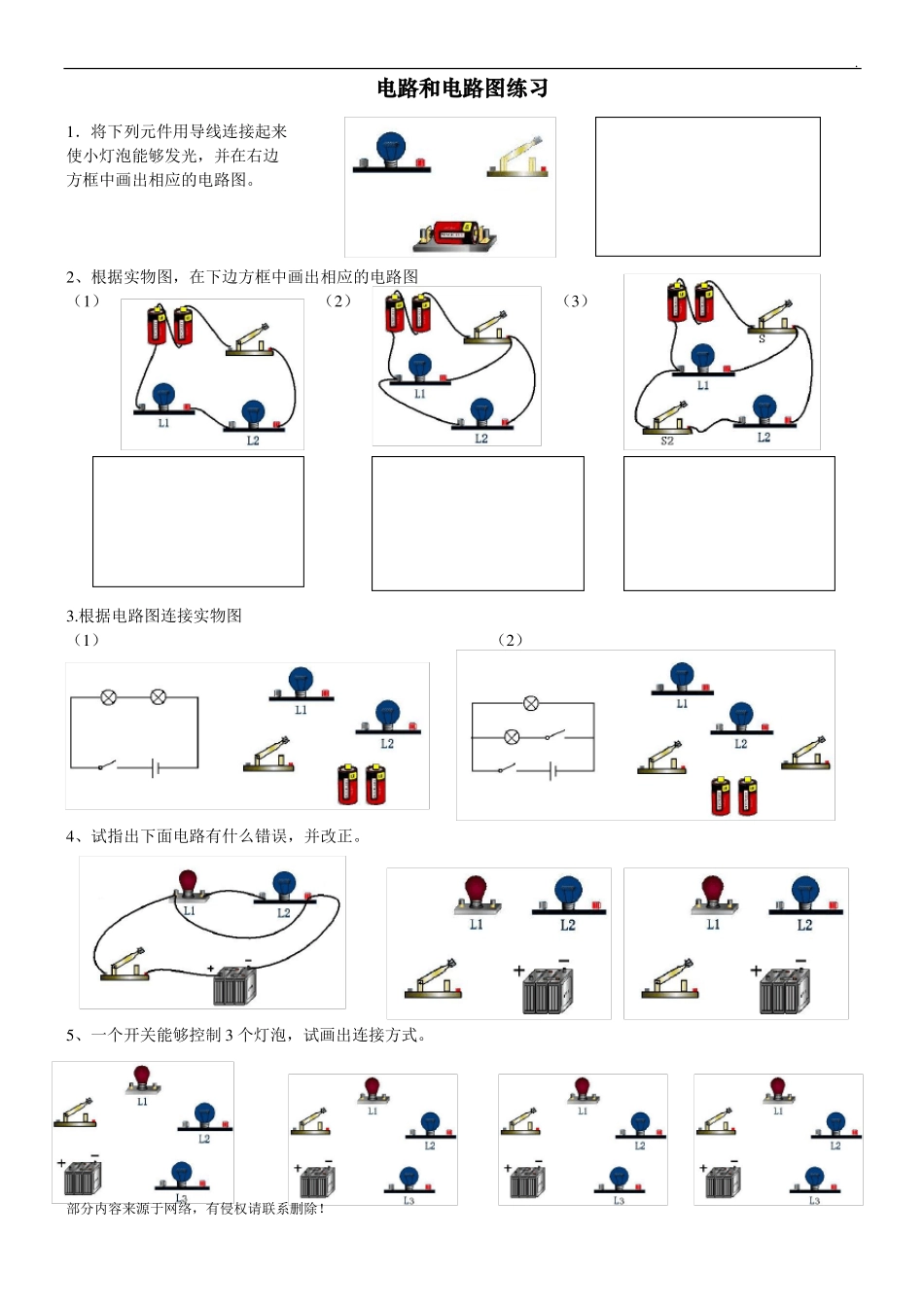

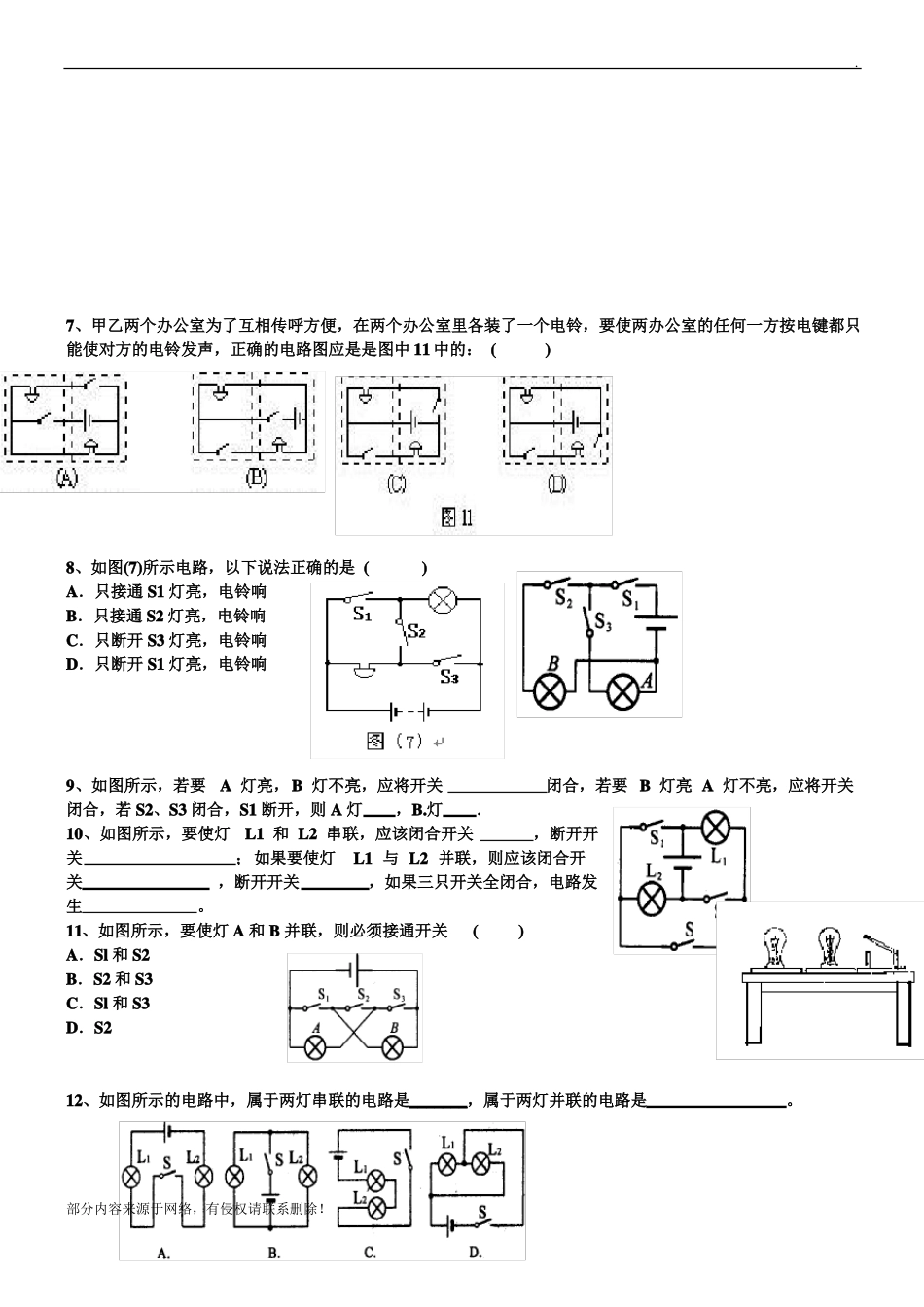

.电路和电路图练习1．将下列元件用导线连接起来使小灯泡能够发光，并在右边方框中画出相应的电路图。2、根据实物图，在下边方框中画出相应的电路图（1）（2）（3）3.根据电路图连接实物图（1）（2）4、试指出下面电路有什么错误，并改正。5、一个开关能够控制 3 个灯泡，试画出连接方式。部分内容来源于网络，有侵权请联系删除！.电路与电路图专题训练班级________姓名____________学号_______1、如图所示的电路中，正确的是()2、分析图所示的实物连接电路，下列说法中正确的是（）A、L1、L2 是串联B、L1、L3 是串联C、L1、L2 、 L3 是串联D、L1、L2 、 L3 是并联3、如图所示的电路中，若要使两灯串联，应闭合开两灯并联，就要闭合开关________。4、关于电源短路及其危害，下列说法中正确的是()A．短路就是连接电路用的导线很短B．短路没有危害，并且节省导线C．短路就是电路中没有开关D．短路时，电源会发热而烧坏5、如图所示，下列电路中，开关同时控制电灯和电铃的是（）部分内容来源于网络，有侵权请联系删除！关；若要使.7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中 11 中的： ()8、如图(7)所示电路，以下说法正确的是 ( )A．只接通 S1 灯亮，电铃响B．只接通 S2 灯亮，电铃响C．只断开 S3 灯亮，电铃响D．只断开 S1 灯亮，电铃响9、如图所示，若要A 灯亮，B 灯不亮，应将开关闭合，若要 B 灯亮 A 灯不亮，应将开关闭合，若 S2、S3 闭合，S1 断开，则 A 灯，B.灯．10、如图所示，要使灯L1 和 L2 串联，应该闭合开关，断开开关；如果要使灯L1 与 L2 并联，则应该闭合开关，断开开关，如果三只开关全闭合，电路发生。11、如图所示，要使灯 A 和 B 并联，则必须接通开关()A．Sl 和 S2B．S2 和 S3C．Sl 和 S3D．S212、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是。部分内容来源于网络，有侵权请联系删除！.13、L1 和 L2 并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。14、某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________。15、如图 7 所示，按电路图用笔画线作导线，将元件连接起来.16、如图所...
