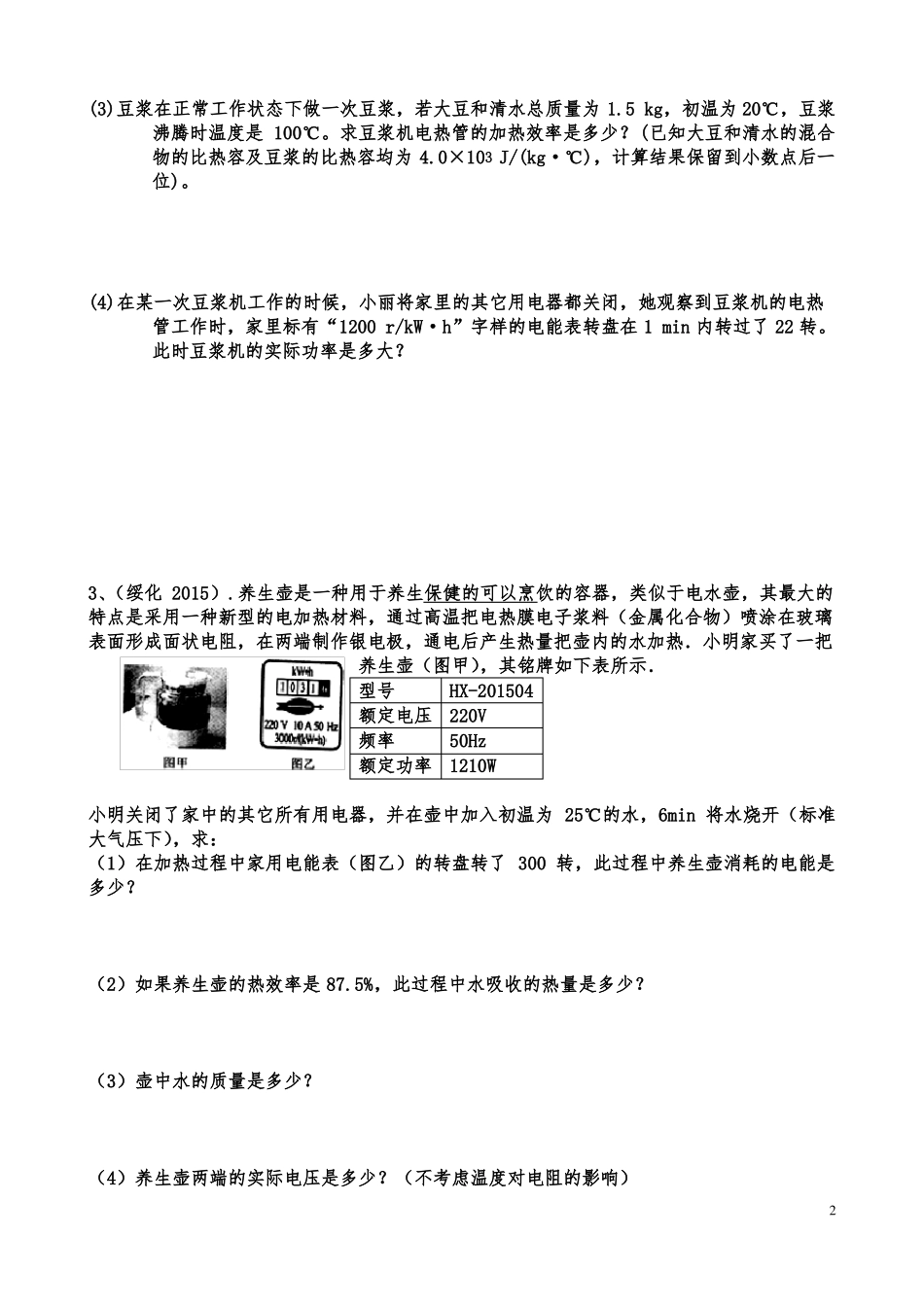

电学综合计算题1、（2013 绥化）某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，S1是温控开关．当电热水器处于加热状态时，水被加热，达到设定温度时，S1自动断开，热水器处于保温状态．已知电阻 R1=50Ω，R2=450Ω．求：（1）热水器内装有质量为 2kg 的水，当水的温度从 20℃升高到 40℃时，这些水吸收的热量是多少？（2）当电热水器处于加热状态时，电路中的电流是多大？（3）当热水器处于保温状态时，R1电功率为多少？2、（绥化 2014）小丽的妈妈买了一台全自动豆浆机，如图甲所示。图乙是豆浆机的主要结构：中间部分是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，负责对液体加热煮沸。图丙是豆浆机正常工作时，做一次豆浆的过程中，电热管和电动机交替工作的“P－t”图象。右表是这个豆浆机的主要技术参数。请解答下列问题： (1)豆浆机正常工作时的最大电流是多大？ (2)豆浆机正常工作，做一次豆浆，加热时消耗的电能是多少？1(3)豆浆在正常工作状态下做一次豆浆，若大豆和清水总质量为 1.5 kg，初温为 20℃，豆浆沸腾时温度是 100℃。求豆浆机电热管的加热效率是多少？(已知大豆和清水的混合物的比热容及豆浆的比热容均为 4.0×103 J/(kg·℃)，计算结果保留到小数点后一位)。(4)在某一次豆浆机工作的时候，小丽将家里的其它用电器都关闭，她观察到豆浆机的电热管工作时，家里标有“1200 r/kW·h”字样的电能表转盘在 1 min 内转过了 22 转。此时豆浆机的实际功率是多大？3、（绥化 2015）.养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一把养生壶（图甲），其铭牌如下表所示．型号HX-201504额定电压220V频率50Hz额定功率1210W小明关闭了家中的其它所有用电器，并在壶中加入初温为 25℃的水，6min 将水烧开（标准大气压下），求：（1）在加热过程中家用电能表（图乙）的转盘转了 300 转，此过程中养生壶消耗的电能是多少？（2）如果养生壶的热效率是 87.5%，此过程中水吸收的热量是多少？（3）壶中水的质量是多少？（4）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）24、（绥化 2016）如图所示的电路中，电源电压恒为 6V，R1=6Ω，R2=20Ω，滑动变阻器 R3的最...
