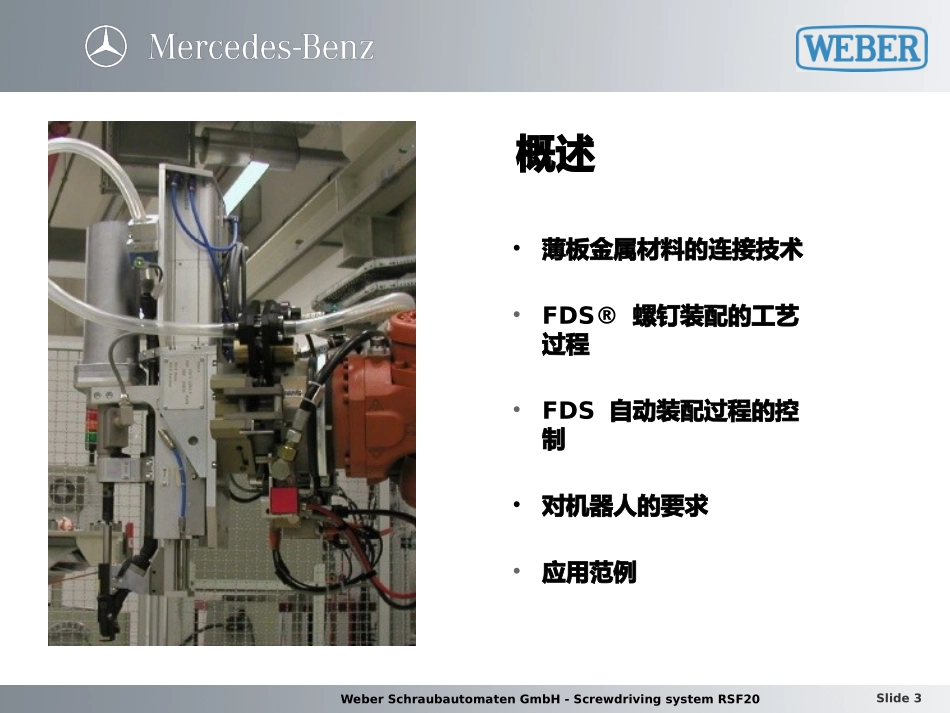

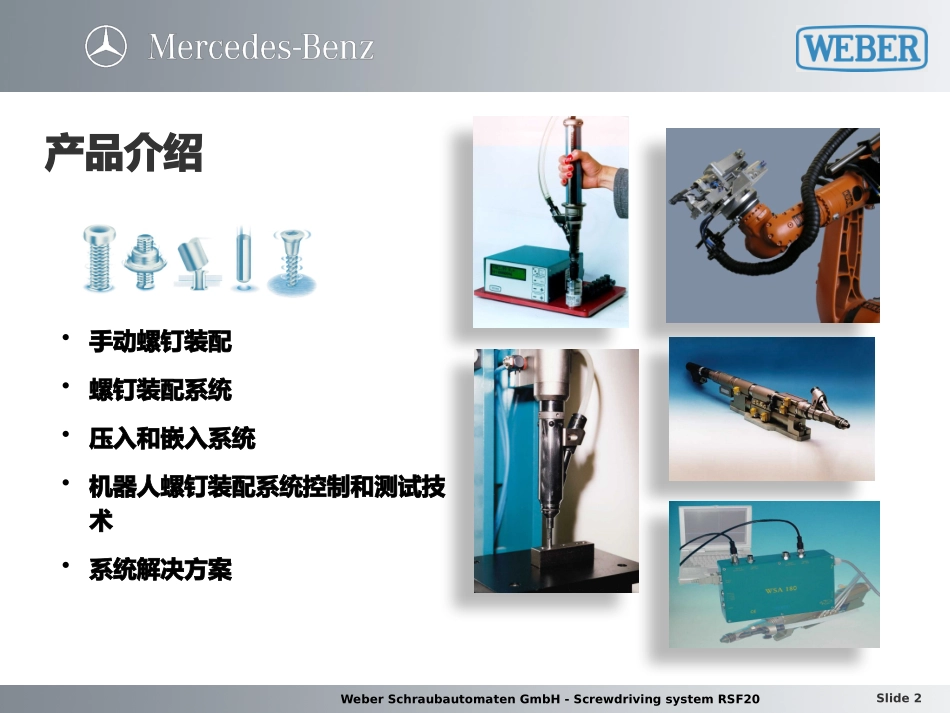

Slide1WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20FDS技术介绍Slide2WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20产品介绍•手动螺钉装配•螺钉装配系统•压入和嵌入系统•机器人螺钉装配系统控制和测试技术•系统解决方案Slide3WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20概述•薄板金属材料的连接技术•FDS®螺钉装配的工艺过程•FDS自动装配过程的控制•对机器人的要求•应用范例Slide4WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20什么是FDS呢?这是一项全新的技术，被世界上很多大型汽车公司应用于白车身的组装，可提高效率和控制成本。Slide5WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20钻尾螺钉即具有高螺纹负载比又具有较高的性价比EJOTFDS®螺钉•高螺纹负载比例•高装配安全性•高强度•动态安全性•适于多次重复装配•有无导向孔均可使用•成本优势Slide6WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20FDS®螺钉的特征能从内部或外部拧紧的螺钉头负载螺纹螺纹形成区钻孔区域螺钉尖端圆柱状区域Slide7WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF204.5.6.加热穿透通孔攻螺纹=hold-down(clamp/device)拧螺钉紧固2.1.3.在没有预冲孔和夹具作用的条件下FDS®螺钉装配的工艺过程视频演示Slide8WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF201)钻尾螺钉接触工件表面并施加相应的应力和转速；2)在摩擦力和轴向应力的作用下，材料表面塑化并开始“流动”；3)螺钉钻透工件，被挤出的材料在金属板材背面形成堆积；4)螺钉的轴向力和速度减小，前两圈螺纹面开始攻螺纹，形成线程；5)扭矩持续增加并达到形成螺纹的扭矩，随后扭矩降低，螺钉继续拧紧；6)螺钉紧固至固定的扭矩，随着连接部分金属的冷却，材料发生收缩填充螺纹提高接头完整性。Slide9WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF201.开始施加压力和额定转速2.材料产生塑性变形3.攻螺纹阶段4.螺钉紧固5.达到额定扭矩6.工序完成材料规格材料:0.8毫米厚铝合金螺丝:FDS®M3,5主轴转速:2300-2500RPMSlide10WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20钻尾螺钉装配的工艺过程压力转速扭矩Slide11WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20FDS对于螺钉装配系统的要求螺钉M4-M6压力upto3kN(300kg)转速upto5,000rpm(8,000rpm)螺纹扭矩upto8Nm（取决于材料）紧固扭矩upto15Nm周期2.5至4.5sSlide12WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20Slide13WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20VersionsSlide14WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20Slide15WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20对接系统的机器人接口Slide16WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20Slide17WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20Slide18WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20接收管螺钉通过送钉系统在压力的作用下由接收管送至固定颚口固定颚口Weber螺钉输送管Slide19WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20StraightscrewdrivingsystemRSF20Slide20WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图1Slide21WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图2Slide22WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图3Slide23WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图4Slide24WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图5Slide25WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图6Slide26WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图7Slide27WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图8Slide28WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图9Slide29WeberSchraubautomatenGmbH-ScrewdrivingsystemRSF20RSF20螺钉装配动图10Slide30WeberSchraubautomatenGm...
