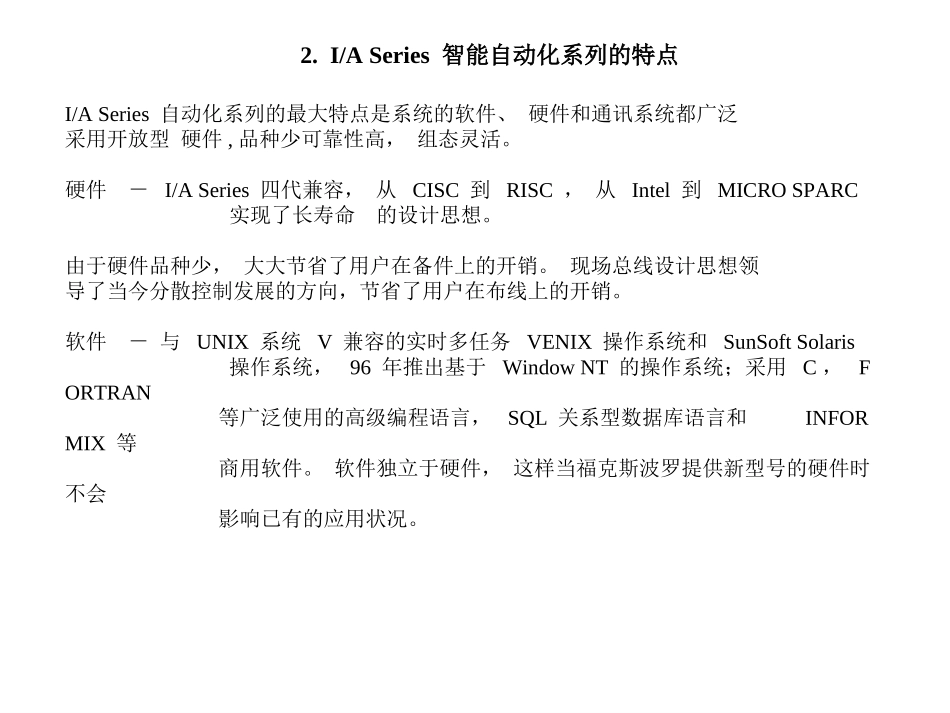

第一章I/ASeries系统概述开放系统体现在硬件、软件和通讯网络的设计上均全面采用国际公认的标准;在软件上采用与标准的UNIX系统完全兼容的VENIX和SOLARIS操作系统。•I/ASeries的应用软件与硬件彼此独立，不会因硬件更新而使现有的软件失效。另外与UNIX兼容的由第三方开发的软件,可以不作修改或稍作修改即可应用于I/ASeries中。•采用C和FORTRAN等高级编程语言，以便于软件资源的共享。•I/ASeries是世界上第一个全面采用IEEE802标准的工业控制系统。其节点总线一般采用的是IEEE802.3标准。在宽带和载波带局域网采用了IEEE802.4标准，现场总线采用IEEE1118标准。1.I/ASeries智能自动化系列是开放式的DCS系统2.I/ASeries智能自动化系列的特点I/ASeries自动化系列的最大特点是系统的软件、硬件和通讯系统都广泛采用开放型硬件,品种少可靠性高，组态灵活。硬件－I/ASeries四代兼容，从CISC到RISC，从Intel到MICROSPARC实现了长寿命的设计思想。由于硬件品种少，大大节省了用户在备件上的开销。现场总线设计思想领导了当今分散控制发展的方向，节省了用户在布线上的开销。软件－与UNIX系统V兼容的实时多任务VENIX操作系统和SunSoftSolaris操作系统，96年推出基于WindowNT的操作系统；采用C，FORTRAN等广泛使用的高级编程语言，SQL关系型数据库语言和INFORMIX等商用软件。软件独立于硬件，这样当福克斯波罗提供新型号的硬件时不会影响已有的应用状况。通讯－建立于OSI模型上，符合IEEE的标准，遵循MAP协议，这样可以使与MAP兼容的非福克斯波罗产品纳入I/ASeries系统。这种非排它性使用户能兼收并蓄各家产品的长处，构成满意的综合控制系统。显示－采用先进的实时目标管理技术，这是其它系统所无法比拟的。另外50系列采用了X－Window和OpenLook技术，可方便地访问整个I/ASeries系统和所连接的信息网络上的信息。FoxDraw软件提供三维空间的显示画面。发展－硬件与软件的发展可相互独立发展。这样在升级硬件时不影响软件，同样在升级软件时不影响硬件。一体化－通过通过以太（Ethernet）网接口与信息网络联接，以及提供智能现场仪表（IFD）接口与IFD的数字集成，从而实现了生产管理信息网、生产控制网到测量的一体化。可靠性－采用表面安装技术（SMT），尺寸小，系统结构简单；电子组件采用全密封的结构，使其于周围环境的接触降低到最低水平，增强了抗腐蚀的能力；控制容错技术－通讯冗余技术和矩阵供电方式，保证了系统运行的可靠性。功耗－系统功耗极低，大大降低能源投资，系统功耗只是常规系统的1/3。维护－各种处理机和I/O卡件都有自诊断程序，可进行报警打印，CRT报警显示，有故障的组件红灯显示，无需人工判断。所有组件都可带电更换。联网－真正实现了与上位机管理系统的联网（例如：DECnet,TCP/IP,NOVELL），实时画面和数据传递。I/O－一线控制器已经具有包括自整定（EXACT）和多变量自整定（EXACTMV）在内的复杂计算能力；I/O组件全部为变压器耦合隔离和光电隔离，一对一转换，过流保护，不用保险丝，提高系统运行时间。联网－真正实现了与上位机过流系统的联网（例如：DECnet,TCP/IP,NOVELL），实时画面和数据传递。I/ASeries的网络结构I/ASeries的通讯网络结构分为分为四个层次：宽带局域网(BROADBANDLAN)载波带局域网(CARRIERBANDLAN)节点总线（NODEBUS）现场总线（FIELDBUS）这些通讯标准的低层通讯（物理层和逻辑层）均与制造商自动化协议（MAP）兼容。出于通讯的安全考虑，节点总线是冗余的，载波带可选冗余。4.I/ASeries智能自动化系列的节点I/ASeries的系统结构是按节点（NODE）概念来构成的。功能：节点独立运行，完成自动控制的各种功能。并可通过兼容网络与其他Foxboro或非Foxboro节点相连。节点的概念：是由节点总线将称之为站（Station）的处理机组件连在一起构成的，每一组件是独立的，并完成系统中一些特定的功能，而它的特定功能是由软件定义的。节点总线为I/ASeries系统中的各个站（控制处理机、应用处理机等）之间，提供高速、冗余、点到点的通讯，而具有优异的性能和安全性，这方面远远超过一般DCS中的平行底板方式。节点总线最多能够为64个I/ASeries处理机...
