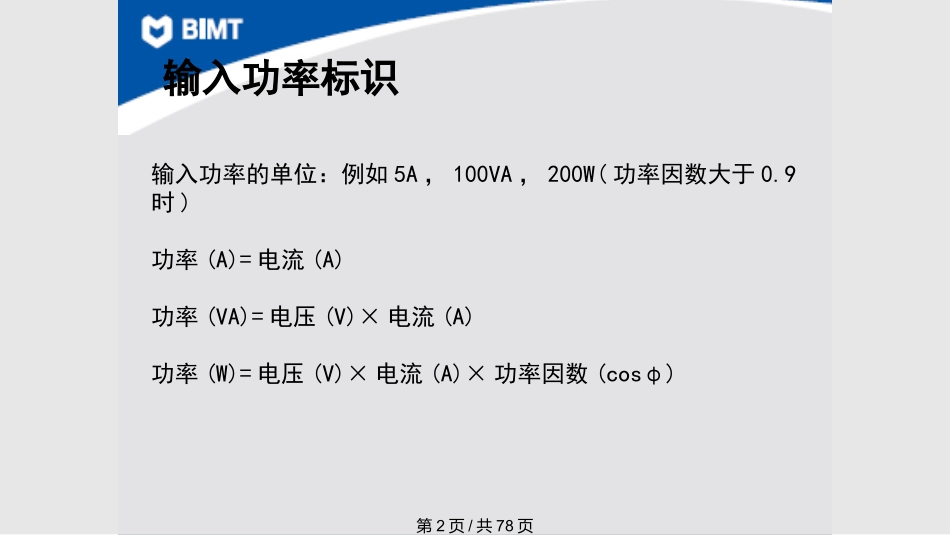

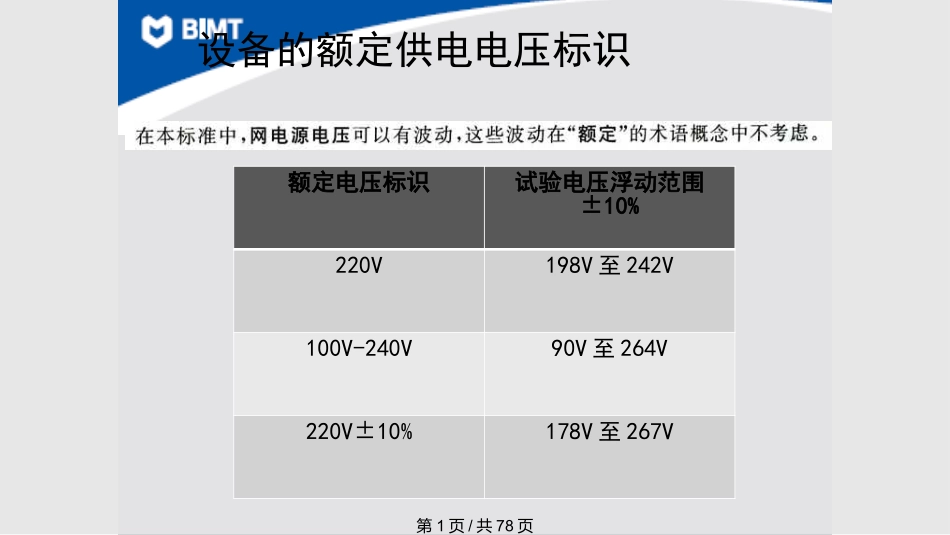

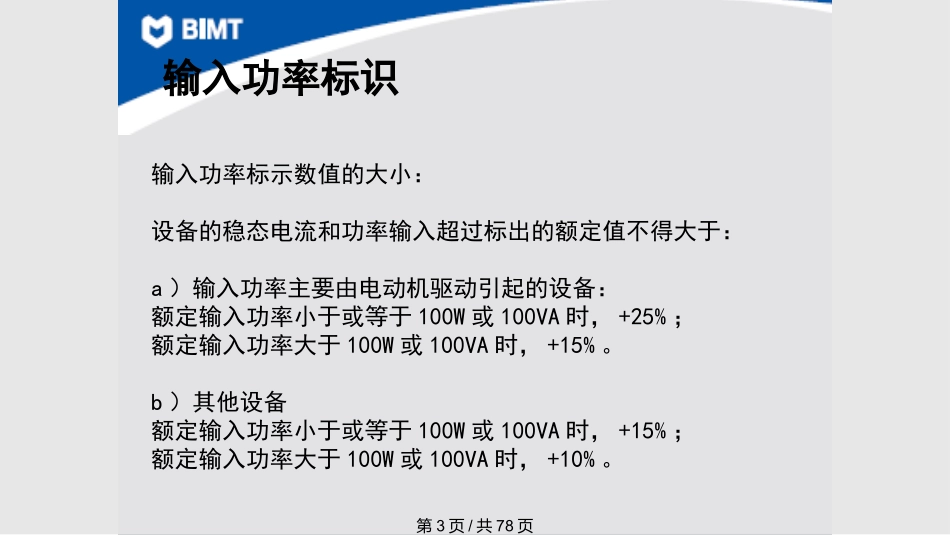

设备的额定供电电压标识额定电压标识试验电压浮动范围±10%220V198V至242V100V-240V90V至264V220V±10%178V至267V第1页/共78页输入功率的单位：例如5A，100VA，200W(功率因数大于0.9时)功率(A)=电流(A)功率(VA)=电压(V)×电流(A)功率(W)=电压(V)×电流(A)×功率因数(cosφ)输入功率标识第2页/共78页输入功率标示数值的大小：设备的稳态电流和功率输入超过标出的额定值不得大于：a）输入功率主要由电动机驱动引起的设备：额定输入功率小于或等于100W或100VA时，+25%；额定输入功率大于100W或100VA时，+15%。b）其他设备额定输入功率小于或等于100W或100VA时，+15%；额定输入功率大于100W或100VA时，+10%。输入功率标识第3页/共78页若设备附有供其他设备的电源连接装置，则设备所标的输入功率必须包括对这些设备的额定（并标明）输出在内。输入功率标识额定输出：220V，50Hz，6A第4页/共78页防进液设备(部件)的符号IPX0IPX1IPX2IPX3IPX4IPX5IPX6IPX7IPX8无防护垂直滴水15o滴水淋水溅水喷水猛烈喷水短时间浸水连续浸水第5页/共78页应用部分防电击程度标识心电血压血氧体温心电血压血氧体温心电血压血氧体温第6页/共78页运行模式标识连续运行温度温度限值时间第7页/共78页运行模式标识温度温度限值时间t1t2t1t2非连续运行第8页/共78页运行模式标识运行模式标识要求连续运行无需标记短时运行1.最长连续工作时间2.最短间歇时间间歇运行短时加载连续运行间歇加载连续运行第9页/共78页对于适用GB9364的熔断器，要求熔断器座旁的标记要包含以下信息：举例：F1AL250V，T3.15AH250V，F500mAL250V。熔断器标识动作速度额定电流分断能力额定电压FF：表示非常快速动作；F：表示快速动作；M：表示适度延时；T：表示延时；TT：表示长延时。A或mAH：高分断能力L：低分断能力V第10页/共78页若在运输或贮存中要采取特别措施，在包装上必须作出相应的标记：GB/T191-2008《包装储运图示标志》保护性包装第11页/共78页第12页/共78页——与电位均衡导线相连的端子——功能接地端接地端子18b)中三种符合要求的保护接地方式：1)电源软电线中的接地线；2)插头；3)固定的永久性连接的保护接地线。第13页/共78页网电源开关6.3a)电源开关必须能清楚地识别：——“通”、“断”位置，必须按附录D中相应符号（表D1的符号15和16）来标记，——或用一个邻近的指示灯，——或其他明显的方法来表示。（例如：“开”，“关”）第14页/共78页其他电源开关1.符号：例如用表D1中的符号17和18表明。2.文字：例如“开”，“关”。3.其他视觉方式：例如邻近的指示灯。第15页/共78页待机符号第16页/共78页a）如适用，按6.1～6.3条用作标记的符号必须与附录D要求相一致。参见6.1q）条。b）如适用，用于控制器和表示性能的符号必须与IEC/TR60878相一致。6.4符号其他符号标准：1.IEC60417《Graphicalsymbolsforuseonequipment》GB/T5465.2《电气设备用图形符号第2部分：图形符号》2.ISO7000《Graphicalsymbolsforuseonequipment–Indexandsynopsis》第17页/共78页正常运行，正常速度校准第18页/共78页谢谢大家！第19页/共78页2012.11《GB9706.1-2007医用电气设备第1部分：安全通用要求》电气绝缘图第20页/共78页电气绝缘图(IsolationDiagram)>电气绝缘图是反映医用电气设备绝缘结构的示意图。>不同于电路原理图和电路框图。>标准并没有定义什么是电气绝缘图，所以对如何绘制电气绝缘图就没有统一的要求。但有一个大家公认的原则:即使不看设备，通过阅读绝缘图就可以对设备的绝缘结构有一个清晰地了解。第21页/共78页对电击危险的双重防护设计方式英文及缩写提供的防护个数功能接地FunctionalEarth,(FE)0保护接地ProtectiveEarth,(PE)1工作绝缘Operational,(OP)0网电源相反极性之间的绝缘BasicOppositePolarity,(BOP)0基本绝缘BasicInsulation,(BI)1辅助绝缘SupplementaryInsulation,(SI)1双重绝缘DoubleInsulation,(DI)2加强绝缘ReinforcedInsulation,(RI)2保护阻抗ProtectiveImpedance,(Z)1第22页/共78页对电击危险的双重防护带电部件0.1V人体电阻为1000欧姆流过人体的电流为0.1mA=漏电流限值第23页/共78页对电击危险的双重防护带...
