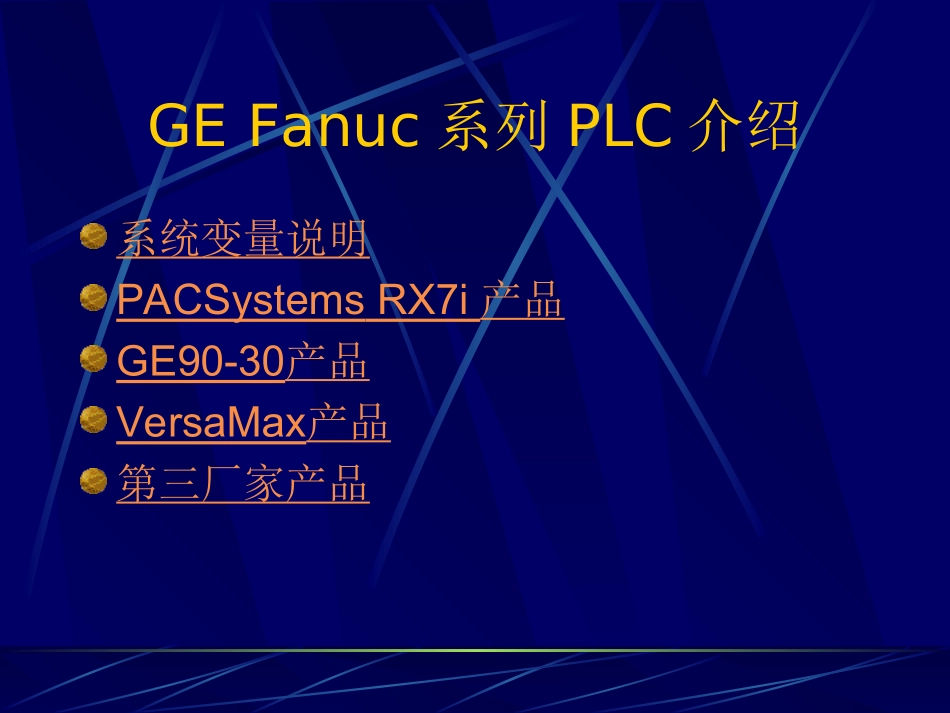

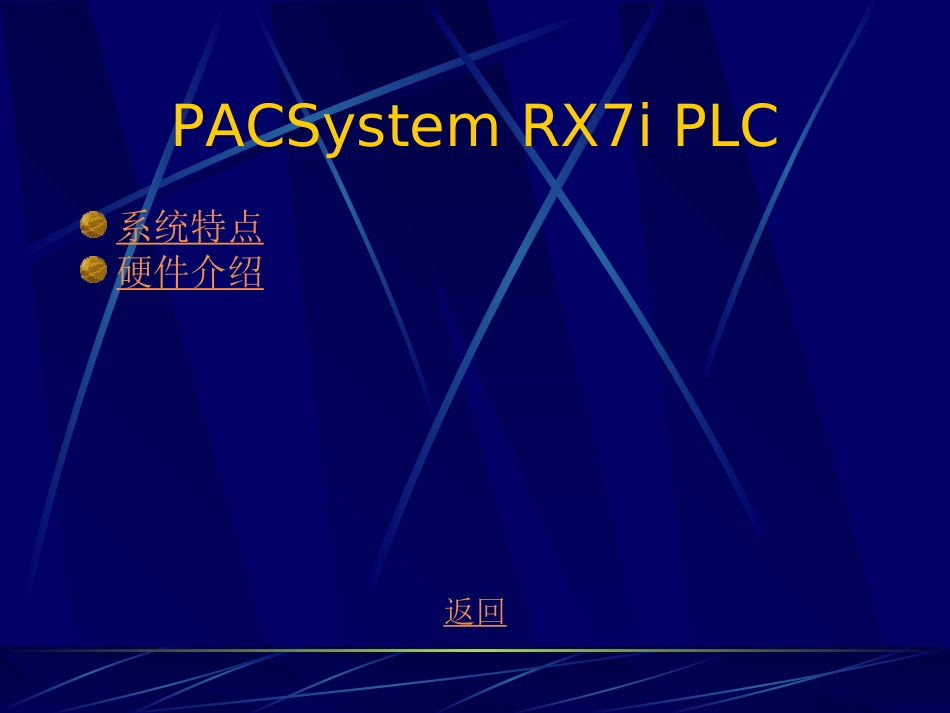

GEFanuc系列PLC介绍系统变量说明PACSystemsRX7i产品GE90-30产品VersaMax产品第三厂家产品PACSystemRX7iPLC系统特点硬件介绍返回PACSystemRX7iPLC特点是美国GEFanuc公司在2003年第二季度推出的新一代产品,具有高性能的处理器:CPU模块采用PentiumIII处理器,并内置2个10M/100M自适应高速以太网口,采用标准的RJ45接口，支持EGD通讯方式。所有型号CPU模块均具有浮点运算功能采用基于标准的VME64总线结构，背板通讯速率4倍于GE90-70机架.支持包括系列GE90-70I/O和VMIC产品在内的所有标准的VME模块，同时也支持第三厂家生产的VME模块，实现由GE90-70系统的无缝升级。支持自动分配地址的变量.程序功能块最多支持512个,每个功能块最大128K.Windows下的高度集成编程环境CIMPLICITYME，支持丰富的变量类型和功能块，方便组态和编程调试。可采用梯形图、顺序流程图和状态逻辑多种编程方式，同时支持C语言编程，做为功能块.返回RX7iPLC硬件机架及电源CPU扩展电缆及模块数字量输入/输出模块通讯模块返回RX7i机架及电源17槽机架前安装型IC698CHS117后安装型IC698CHS017支持单槽的VME模块,同时也支持双槽的90-70模块电源普通型电源IC698PSA100功率100W,AC120V/AC240V输入输出+5V20A,+12V2A,-12V1A增加型电源IC698PSA350功率350W,AC120V/AC240V输入输出+5V60A,+12V12A,-12V4A需外配冷却风机下一页GE90-70机架及电源9槽机架IC697CHS791前安装GE模板占据2个VME总线宽度第三产家模板占1个VME总线宽度标准电源IC697PWR710AC120/240V输入，功率55W5VDC输出11A。增强型电源IC697PWR711AC120/240V输入，功率100W5VDC输出20A+12VDC输出2A-12VDC输出1A返回RX7iCPUIC698CPE010300MHzCeleronIC698CPE020700MHzPentiumIII用户内存(RAM)10MB电池后备电源用于存放程序、系统配置、变量说明、程序注释和自动分配地址型变量。用户快速闪存(FlashMemory)10MB用于存放程序、系统配置、变量说明、程序注释和自动分配地址型变量。用户可以选择使用这一部分内存。下一页RX7iCPULED指示灯OK指示CPU工作是否正常RUN指示CPU的工作状态EN指示PLC系统输出是否有效位置开关RUN/OUTPUTENABLERUN/OUTPUTDISABLESTOP通过内置的以太网口来与编程器相连接。返回90-70扩展电缆及模块总线发送模块(BTM)IC697BEM713安装在主CPU机架上，紧靠CPU模块的第二槽位上。两个接口，顶部接口可联接外围编程装置，底部接口联接总线接收模块，有效数据速率500KB/s总线接收模块(BRM)IC697BEM711必须安装在扩展机架左边第一个槽位上，最多可扩展七个机架。当模块发生故障，不能与CPU通讯时，具有保持输出模块最后状态功能。扩展电缆IC600WD005/010/025/050终端电阻适配器IC697ACC702返回90-70数字量模块IC697MDL653DC24V，32点，每8点/组，正负逻辑输入ON状态电压13.5-30VOFF状态电压0-5VIC697MDL750DC24/48V，32点，每8点/组，正逻辑晶体管输出输出电流最大0.5A/每点最大2A/每组返回以太网通讯模块IC697CMM742安装在主机架上紧靠CPU或BTM的槽位上。功率消耗：+5VDC2A+12VDC0.5A(使用粗缆收发器时)LED指示：MODULEOKLANONLINESERIALACTIVESTATUSRESTART复位按钮三个接口RJ45双绞线AUI粗缆10BASE2细缆下一页GeniusI/O总线控制器IC697BEM731GBC支持90-70PLC和GeniusI/O模块之间的相互通讯，提供高达128字节的输入数据和128个字节的输出数据。智能模块,含有Intel80186为主处理器,6306微处理器支持GeniusI/O总线的通讯。90-70PLC系统配置中,最多可安装31块GBC模块,每一个GBC最多可连接30个GeniusI/O模块返回GE90-30PLC系统特点硬件介绍返回GE90-30PLC特点成本低，性能高，应用于中型自动化控制系统。CPU功能强大，如内置PID，结构化编程，中断控制，间接寻址，能完成复杂的操作。另外有功能很强的特殊模块，如高速计数模块，Profibus-DP网的通讯模块，Genius总线控制器等等。同时具有丰富的开关量I/O和模拟量I/O模块供用户选择。编程环境可采用Windows环境下的VersaPro。返回GE90-30PLC硬件CPU机架电源I/O模块高速计数模块（HSC）以太网通讯模块(CMM321)Genius总线控制器(BEM331)返回90-30CPU(1)定货号IC693CPU350开关量I/O点数4096模拟量I/O点数2048IN/51...
