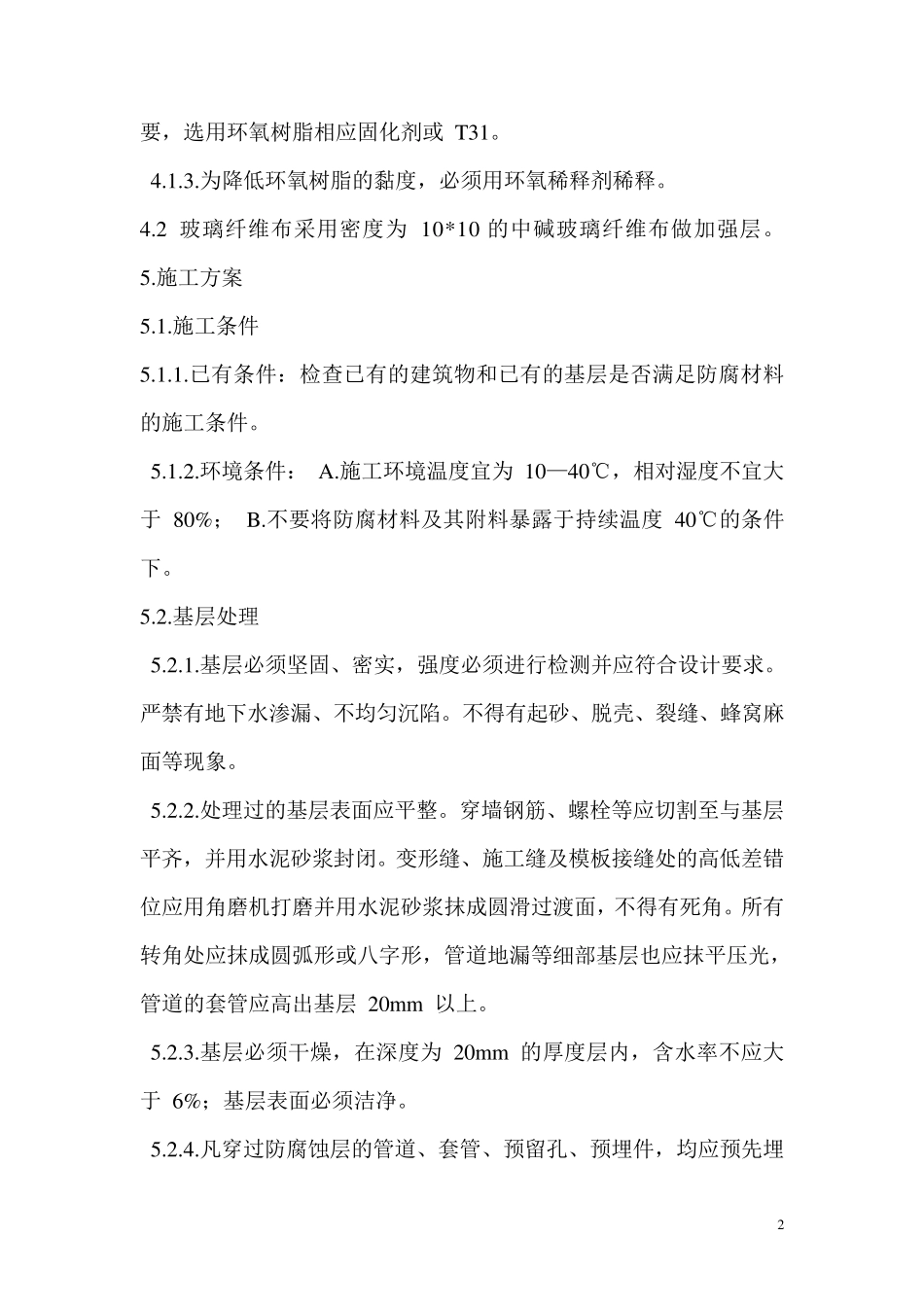

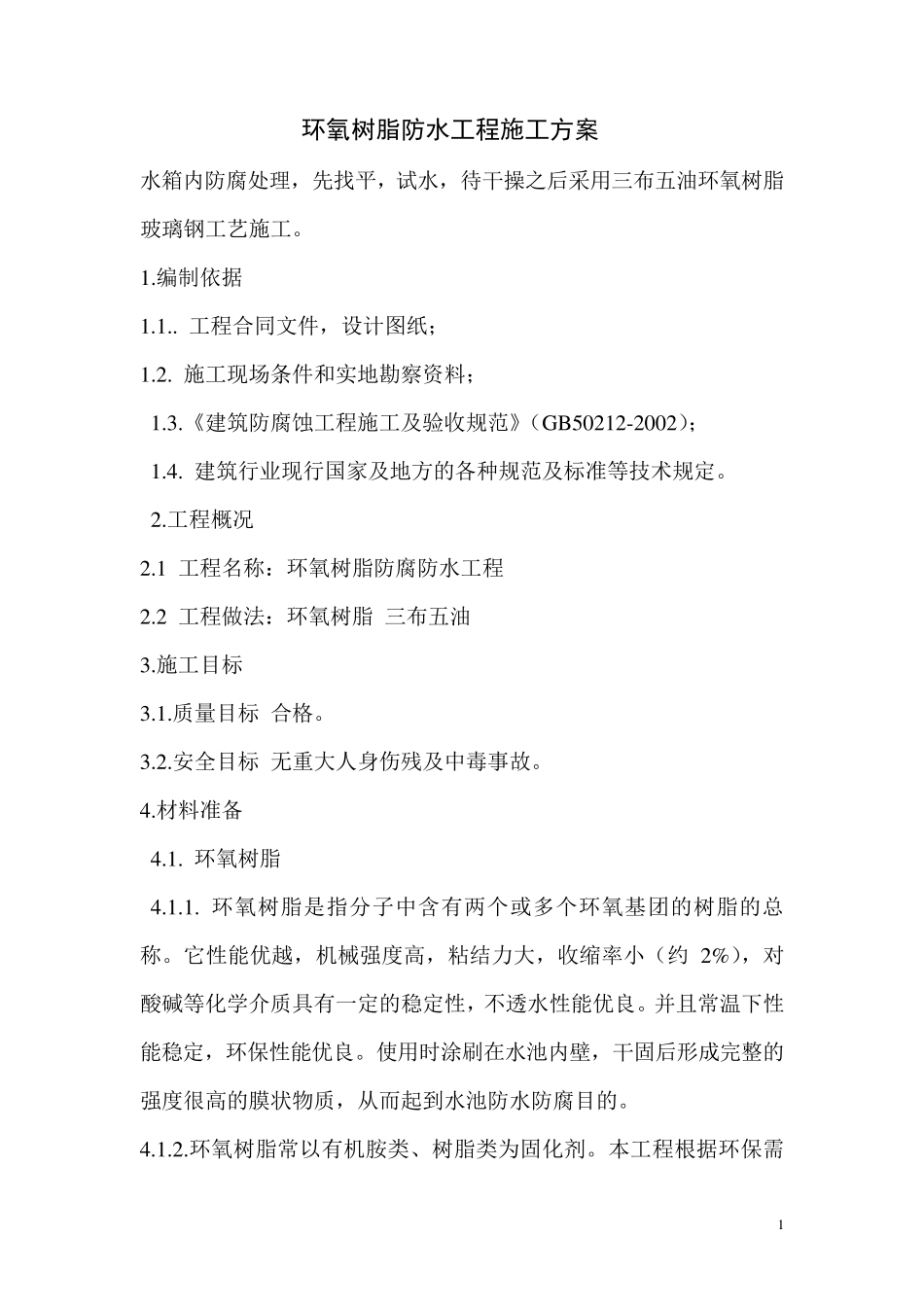

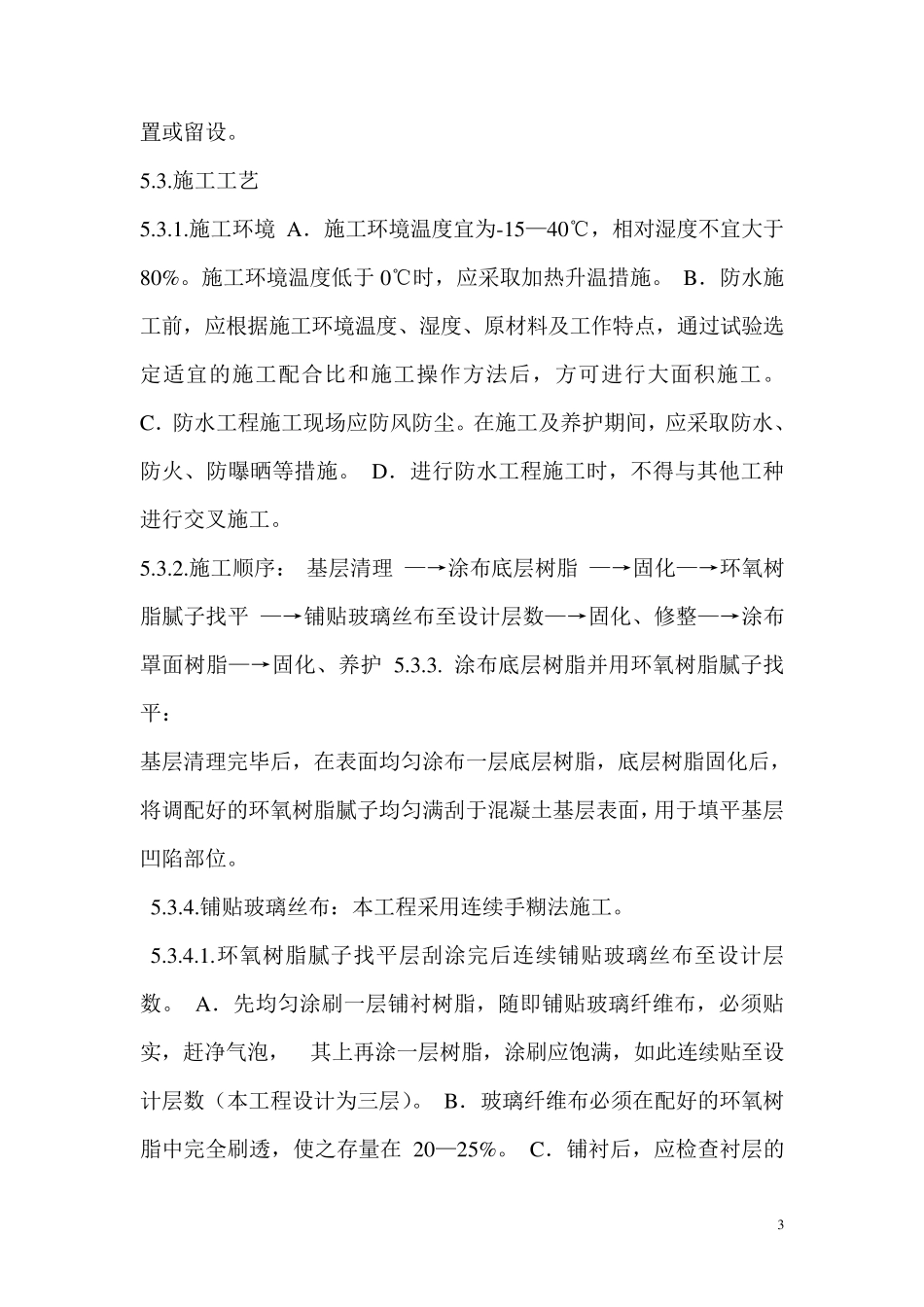

1 环氧树脂防水工程施工方案 水箱内防腐处理，先找平，试水，待干操之后采用三布五油环氧树脂玻璃钢工艺施工。 1.编制依据 1.1.. 工程合同文件，设计图纸； 1.2. 施工现场条件和实地勘察资料； 1.3.《建筑防腐蚀工程施工及验收规范》（GB50212-2002）； 1.4. 建筑行业现行国家及地方的各种规范及标准等技术规定。 2.工程概况 2.1 工程名称：环氧树脂防腐防水工程 2.2 工程做法：环氧树脂 三布五油 3.施工目标 3.1.质量目标 合格。 3.2.安全目标 无重大人身伤残及中毒事故。 4.材料准备 4.1. 环氧树脂 4.1.1. 环氧树脂是指分子中含有两个或多个环氧基团的树脂的总称。它性能优越，机械强度高，粘结力大，收缩率小（约 2%），对酸碱等化学介质具有一定的稳定性，不透水性能优良。并且常温下性能稳定，环保性能优良。使用时涂刷在水池内壁，干固后形成完整的强度很高的膜状物质，从而起到水池防水防腐目的。 4.1.2.环氧树脂常以有机胺类、树脂类为固化剂。本工程根据环保需 2 要，选用环氧树脂相应固化剂或 T31。 4.1.3.为降低环氧树脂的黏度，必须用环氧稀释剂稀释。 4.2 玻璃纤维布采用密度为 10*10 的中碱玻璃纤维布做加强层。 5.施工方案 5.1.施工条件 5.1.1.已有条件：检查已有的建筑物和已有的基层是否满足防腐材料的施工条件。 5.1.2.环境条件： A.施工环境温度宜为 10—40℃，相对湿度不宜大于 80%； B.不要将防腐材料及其附料暴露于持续温度 40℃的条件下。 5.2.基层处理 5.2.1.基层必须坚固、密实，强度必须进行检测并应符合设计要求。严禁有地下水渗漏、不均匀沉陷。不得有起砂、脱壳、裂缝、蜂窝麻面等现象。 5.2.2.处理过的基层表面应平整。穿墙钢筋、螺栓等应切割至与基层平齐，并用水泥砂浆封闭。变形缝、施工缝及模板接缝处的高低差错位应用角磨机打磨并用水泥砂浆抹成圆滑过渡面，不得有死角。所有转角处应抹成圆弧形或八字形，管道地漏等细部基层也应抹平压光，管道的套管应高出基层 20m m 以上。 5.2.3.基层必须干燥，在深度为 20m m 的厚度层内，含水率不应大于 6%；基层表面必须洁净。 5.2.4.凡穿过防腐蚀层的管道、套管、预留孔、预埋件，均应预先埋 3 置或留设。 5.3.施工工艺 5.3.1.施工环境 A．施工环境温度宜为-15—40℃，相对湿度不宜大于 80%。施工环境温度低于 0℃时，应采取加热升温措施。 B．防水施工前，应根据施工环境温度、湿度、原材料及工作特...
