环网柜出厂检验规范

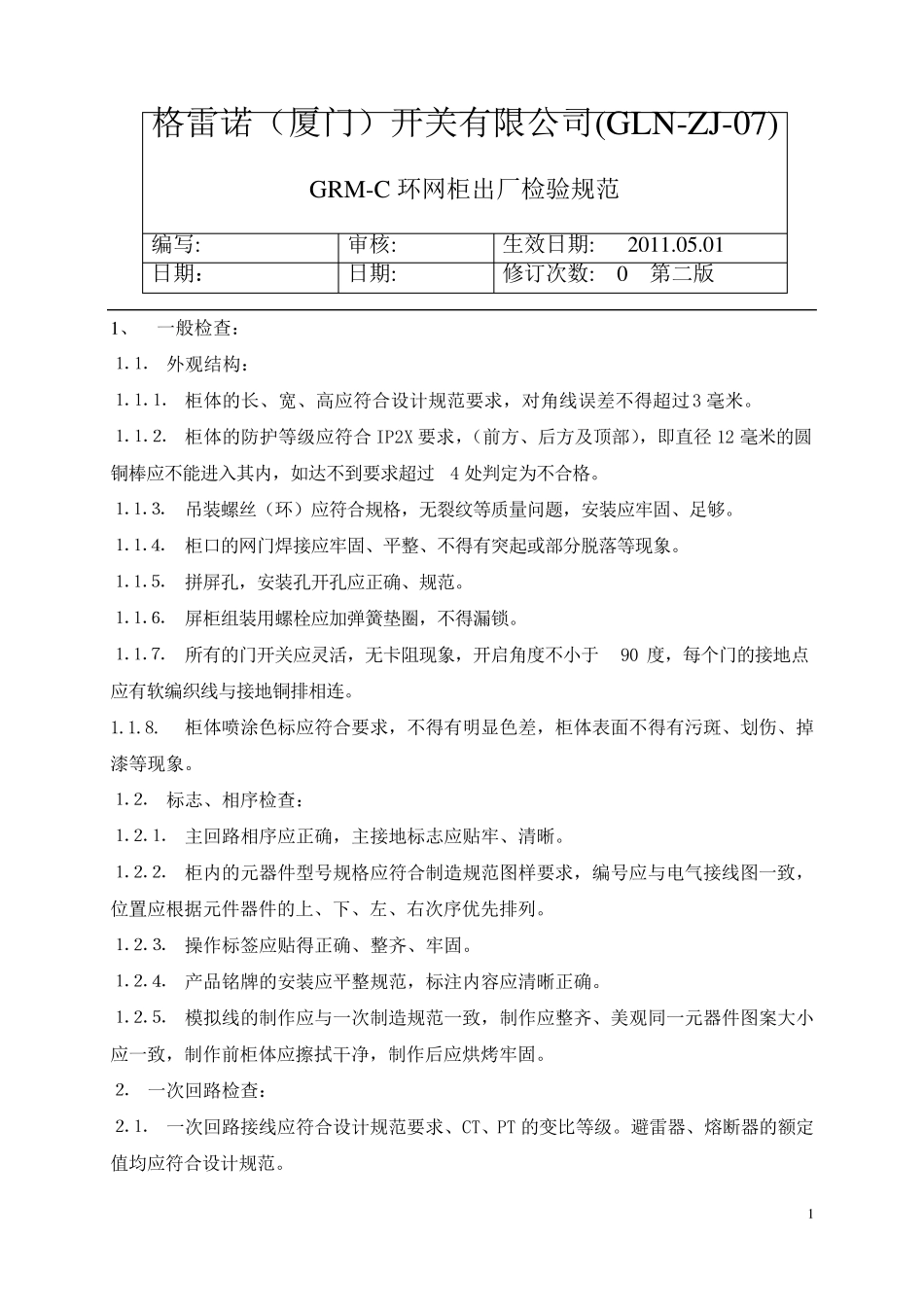

格雷诺（厦门）开关有限公司(GLN-ZJ-07) GRM-C 环网柜出厂检验规范 编写: 审核: 生效日期: 2011.05.01 日期： 日期: 修订次数: 0 第二版 1 1、 一般检查： ⒈⒈ 外观结构： ⒈⒈⒈ 柜体的长、宽、高应符合设计规范要求，对角线误差不得超过3 毫米。 ⒈⒈⒉ 柜体的防护等级应符合 IP2X 要求，（前方、后方及顶部），即直径 12 毫米的圆铜棒应不能进入其内，如达不到要求超过4 处判定为不合格。 ⒈⒈⒊ 吊装螺丝（环）应符合规格，无裂纹等质量问题，安装应牢固、足够。 ⒈⒈⒋ 柜口的网门焊接应牢固、平整、不得有突起或部分脱落等现象。 ⒈⒈⒌ 拼屏孔，安装孔开孔应正确、规范。 ⒈⒈⒍ 屏柜组装用螺栓应加弹簧垫圈，不得漏锁。 ⒈⒈⒎ 所有的门开关应灵活，无卡阻现象，开启角度不小于90 度，每个 门的接地 点应有软 编织 线与 接地 铜排 相 连 。 1.1.8. 柜体喷 涂 色 标 应符合要求，不得有明 显 色 差，柜体表 面 不得有污 斑 、划 伤 、掉漆 等现象。 ⒈⒉ 标 志 、相 序 检查： ⒈⒉⒈ 主 回 路 相 序 应正确，主 接地 标 志 应贴 牢、清 晰 。 ⒈⒉⒉ 柜内的元 器 件 型 号 规格应符合制 造 规范图 样 要求，编号 应与 电 气 接线图 一致 ，位 置 应根 据 元 件 器 件 的上 、下 、左 、右 次序 优 先 排 列 。 ⒈⒉⒊ 操 作 标 签 应贴 得正确、整齐 、牢固。 ⒈⒉⒋ 产 品 铭 牌 的安装应平整规范，标 注 内容 应清 晰 正确。 ⒈⒉⒌ 模 拟 线的制 作 应与 一次制 造 规范一致 ，制 作 应整齐 、美 观同 一元 器 件 图 案 大 小应一致 ，制 作 前柜体应擦 拭 干 净 ，制 作 后应烘 烤 牢固。 ⒉ 一次回 路 检查： ⒉⒈ 一次回 路 接线应符合设计规范要求、CT、PT 的变 比 等级。避 雷器 、熔 断 器 的额 定值 均 应符合设计规范。 格 雷 诺 （ 厦 门 ） 开 关 有 限 公 司 (GLN-ZJ-07) GRM-C 环 网 柜 出 厂 检 验 规 范 编 写 : 审 核 : 生 效 日 期 : 2011.05.01 日 期 ： 日 期 : 修 订 次 数 : 0 第 二 版 2 ⒉ ⒉ 熔 断 器 的 撞 击 方 向 应 正 确 ， 便 于 拆 装 。 ⒉ ⒊ 负 荷 开 关 的 安 装 应 牢 固 ， 不 得 歪 斜 ， 安 装 ...
