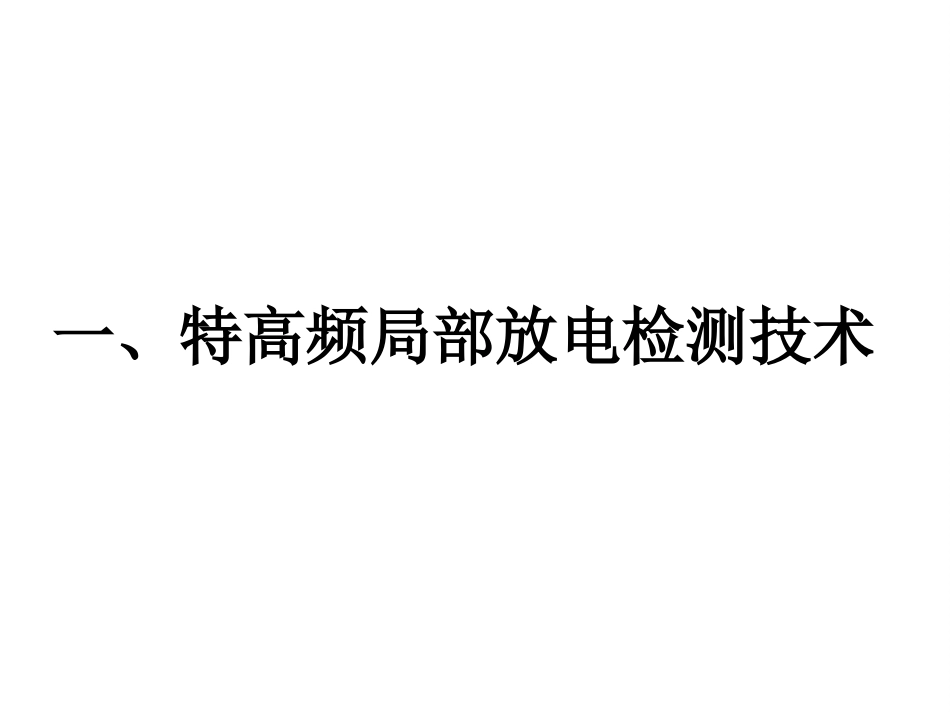

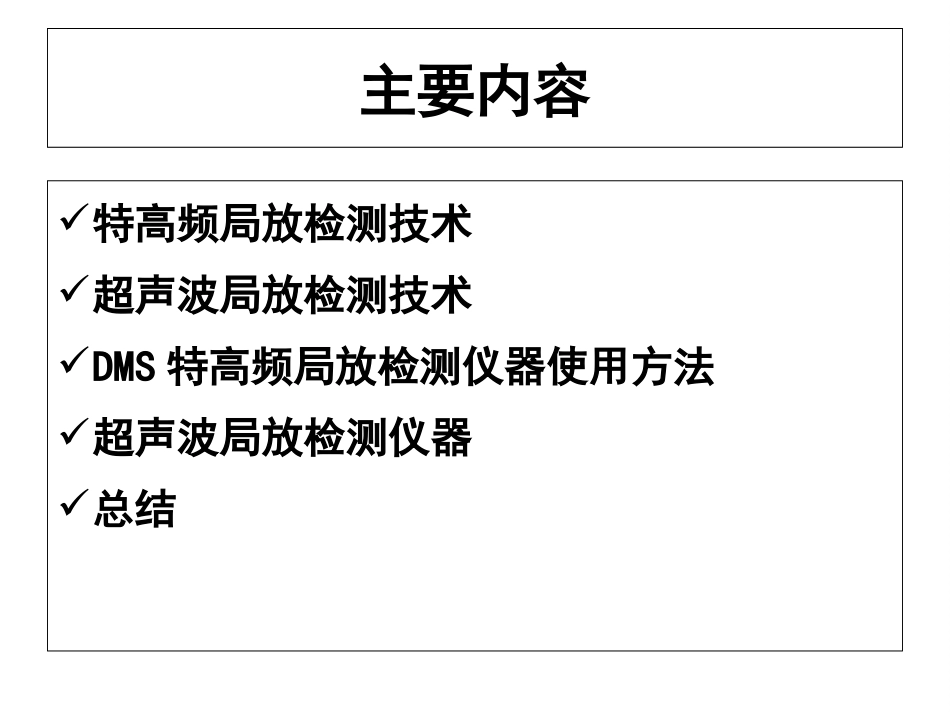

GIS特高频与超声波局部放电检测技术主要内容特高频局放检测技术超声波局放检测技术DMS特高频局放检测仪器使用方法超声波局放检测仪器总结一、特高频局部放电检测技术主要内容一、特高频局部放电检测的原理二、特高频局部放电检测方法及注意事项三、特高频局部放电检测数据、图谱的分析及诊断四、特高频局部放电检测典型案例分析1、局部放电的基本概念2、特高频法检测原理一、特高频局部放电检测的原理1、局部放电的基本概念电力设备的绝缘系统中，只有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿，这种现象称之为局部放电。它是由于局部电场畸变、局部场强集中，从而导致绝缘介质局部范围内的气体放电或击穿所造成的。它可能发生在导体边上，也可能发生在绝缘体的表面或内部。在绝缘体中的局部放电甚至会腐蚀绝缘材料，并最后导致绝缘击穿。局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。2、特高频局部放电检测原理电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于1ns，并激发频率高达数GHz的电磁波。局部放电检测特高频（Ultra-High-Frequency，简称UHF）法于20世纪80年代初期由英国中央电力局（CEGB）实验室提出，其基本原理是通过特高频传感器对电力设备中局部放电时产生的特高频电磁（300MHz≤f≤3GHz）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。由于现场的晕干扰主要集中在300MHz频段以下，因此特高频法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测、定位以及缺陷类型识别等优点。UHF内置传感器UHF外置传感器导体绝缘子局部放电源UHF内置传感器法兰特高频检测法基本原理示意图2、特高频局部放电检测原理1、特高频局放检测仪的组成2、特高频局部放电检测的注意事项二、特高频局部放电检测方法及注意事项1、特高频局部检测仪的组成特高频传感器：耦合器，感应300M-1.5GHz的特高频无线电信号；信号放大器（可选）：某些局放检测仪会包含信号放大器，对来自前端的局放信号做放大处理；检测仪器主机：接收、处理耦合器采集到的特高频局部放电信号；分析主机（笔记本电脑）：运行局放分析软件，对采集的数据进行处理，识别放电类型，判断放电强度；特高频局放测试仪组成示意图1、特高频局部检测仪的组成2.1安全注意事项2.2测试注意事项2、特高频局部放电检测法的注意事项为确保安全生产，特别是确保人身安全，除严格执行电力相关安全标准和安全规定之外,还应注意以下几点:1.检测时应勿碰勿动其它带电设备；2.防止传感器坠落到GIS管道上，避免发生事故；3.保证待测设备绝缘良好，以防止低压触电；4.在狭小空间中使用传感器时，应尽量避免身体触碰GIS管道；5.行走中注意脚下，避免踩踏设备管道；6.在进行检测时，要防止误碰误动GIS其它部件；7.在使用传感器进行检测时，应戴绝缘手套，避免手部直接接触传感器金属部件。2.1特高频局放检测的安全注意事项1.特高频局放检测仪适用于检测盆式绝缘子为非屏蔽状态的GIS设备，若GIS的盆式绝缘子为屏蔽状态则无法检测；2.检测中应将同轴电缆完全展开，避免同轴电缆外皮受到刮蹭损伤；3.传感器应与盆式绝缘子紧密接触，且应放置于两根禁锢盆式绝缘子螺栓的中间，以减少螺栓对内部电磁波的屏蔽及传感器与螺栓产生的外部静电干扰；4.在测量时应尽可能保证传感器与盆式绝缘子的接触，不要因为传感器移动引起的信号而干扰正确判断；2.2特高频局放检测的测试注意事项5.在检测时应最大限度保持测试周围信号的干净，尽量减少人为制造出的干扰信号，例如：手机信号、照相机闪光灯信号、照明灯信号等；6.在检测过程中，必须要保证外接电源的频率为50Hz；7.对每个GIS间隔进行检测时，在无异常局放信号的情况下只需存储断路器仓盆式绝缘子的三维信号，其它盆式绝缘子必须检测但可不用存储数据。...
