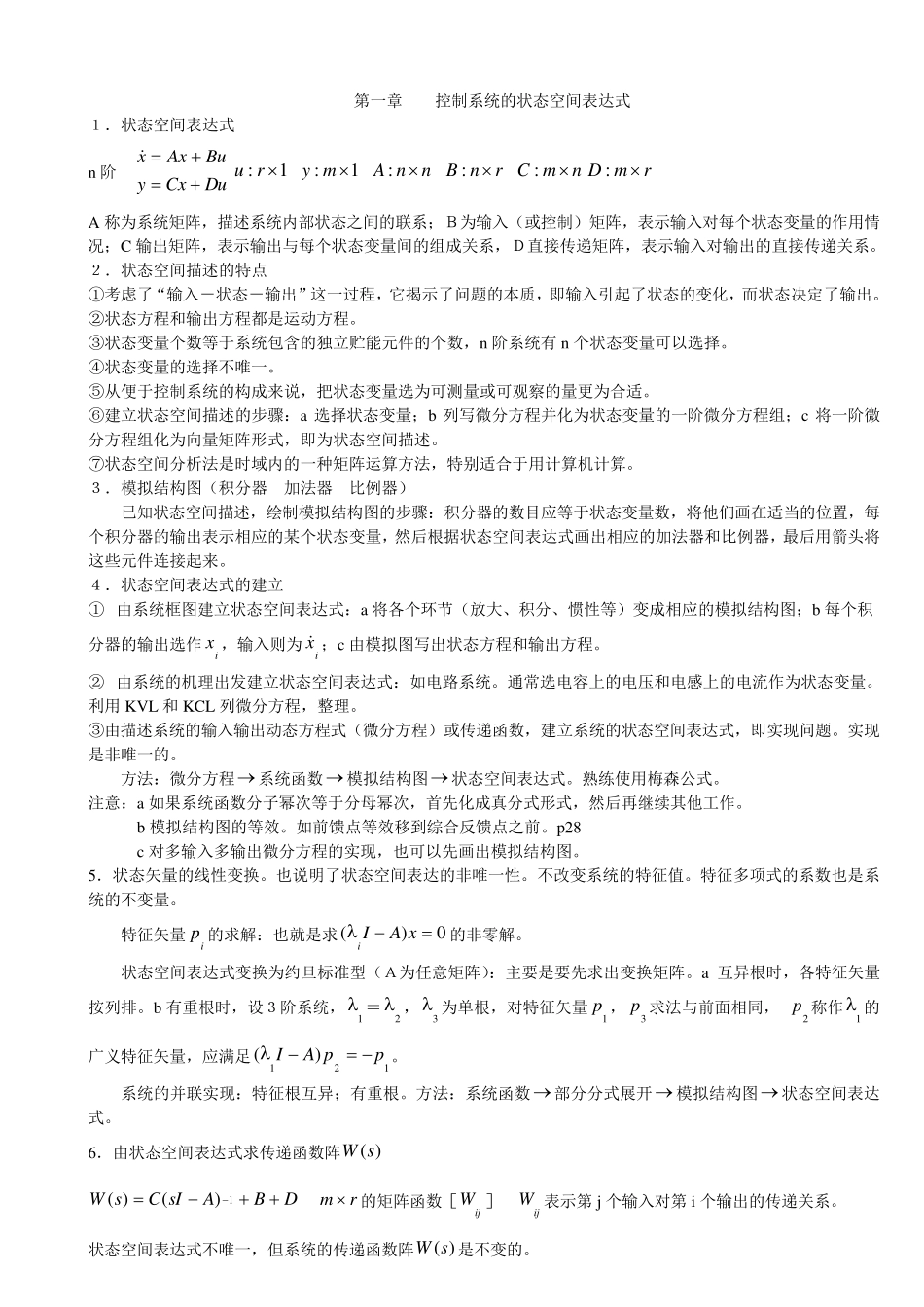

第一章 控制系统的状态空间表达式 1.状态空间表达式 n 阶 DuCxyBuAxx1: ru 1:my nnA: rnB: nmC:rmD: A 称为系统矩阵,描述系统内部状态之间的联系;B为输入(或控制)矩阵,表示输入对每个状态变量的作用情况;C 输出矩阵,表示输出与每个状态变量间的组成关系,D直接传递矩阵,表示输入对输出的直接传递关系
2.状态空间描述的特点 ①考虑了“输入-状态-输出”这一过程,它揭示了问题的本质,即输入引起了状态的变化,而状态决定了输出
②状态方程和输出方程都是运动方程
③状态变量个数等于系统包含的独立贮能元件的个数,n 阶系统有 n 个状态变量可以选择
④状态变量的选择不唯一
⑤从便于控制系统的构成来说,把状态变量选为可测量或可观察的量更为合适
⑥建立状态空间描述的步骤:a 选择状态变量;b 列写微分方程并化为状态变量的一阶微分方程组;c 将一阶微分方程组化为向量矩阵形式,即为状态空间描述
⑦状态空间分析法是时域内的一种矩阵运算方法,特别适合于用计算机计算
3.模拟结构图(积分器 加法器 比例器) 已知状态空间描述,绘制模拟结构图的步骤:积分器的数目应 等于状态变量数,将他 们 画 在 适当 的位 置 ,每个积分器的输出表示相 应 的某 个状态变量,然 后 根 据 状态空间表达式画 出相 应 的加法器和比例器,最 后 用箭 头 将这些 元件连 接起来
4 .状态空间表达式的建立 ① 由 系统框 图建立状态空间表达式:a 将各 个环 节 (放 大 、 积分、 惯 性 等)变成相 应 的模拟结构图;b 每个积 分器的输出选作ix ,输入则 为ix ;c 由 模拟图写出状态方程和输出方程
② 由 系统的机理 出发 建立状态空间表达式:如 电 路 系统
通 常 选电 容 上 的电 压 和电 感 上 的电 流 作为
