GSM培训资料VIP免费

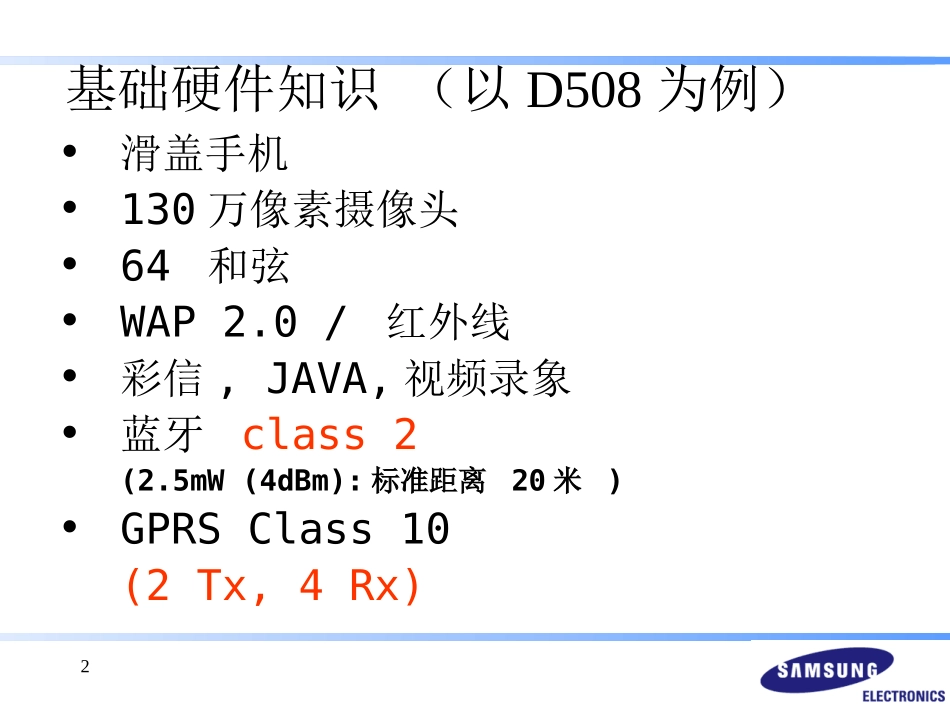

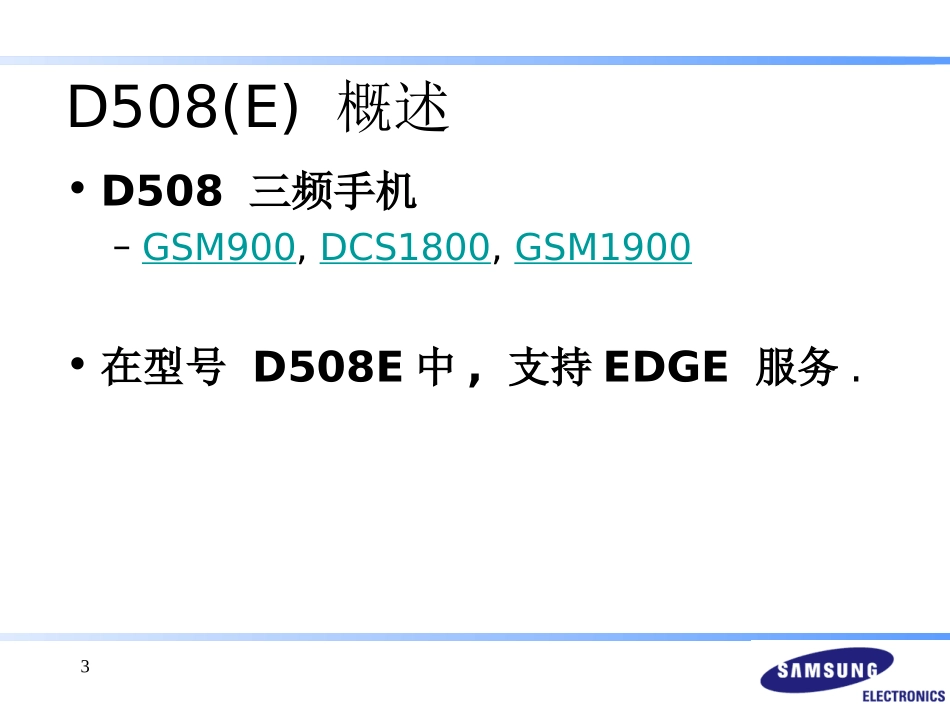

GSM培训手册2基础硬件知识（以D508为例）•滑盖手机•130万像素摄像头•64和弦•WAP2.0/红外线•彩信,JAVA,视频录象•蓝牙class2(2.5mW(4dBm):标准距离20米)•GPRSClass10(2Tx,4Rx)3D508(E)概述•D508三频手机–GSM900,DCS1800,GSM1900•在型号D508E中,支持EDGE服务.4D508(E)概述-EDGE•EnhancedDataratesforGSMEvolution（速率增强型GSM方式）–增加数据传输速率–增加传输范围和效率–能够支持新的服务–EDGE能够兼容现在GPRS的所有服务协议和设备而不用全部改换新的设备。–GPRS理论值是115kbps到160kbps。–EDGE能够达到384kbps到473.6kbps–EDGE由于使用了采用新技术并且内置传输容错模组的连接适配器设备，以上高速的传输速度成为可能。5EnhancedDataRatesforGSMEvolutionmodifiedmodulationtechnique:8PSKECSD:upto345.6kbpsEGPRS:upto473.6kbpsD508(E)概述-EDGE2.5G标准:数据传输速度比较GlobalSystemforMobileCommunicationCircuitswitchedOnephysicalchannelDataratebetween0.3–14.4kbpsGeneralPacketRadioServicepacketswitchedupto8physicalchannelscombined+modifiedchannelcodingEnhancedDataRatesforGSMEvolutionmodifiedmodulationtechnique:8PSKECSD:upto345.6kbpsEGPRS:upto473.6kbpsEDGEEDGEGPRSGSM速率6蓝牙概述•硬件描述(1)A.模块:LBMA486AT3-045设备内容蓝牙Ver1.1.信道总和1MHz射频信号数量79功率等级2操作模式时分多址，在一轮发射/接收后可进行发射或接收的频率跳变7蓝牙概述•硬件描述(2)B.天线:AMAN602010U2P4中间频率.3.3GHz带宽100MHz增益0Max.dBiVSWR2:1Max.输入阻抗50AzimuthBeampatternOmni-directional8蓝牙概述•描述(I)i)通信频率–蓝牙使用未注册的ISM(工业，科学和医学)频段2400-2483.5MHz,能够在全世界范围内适用。这样的频段选择是蓝牙设备能够在世界范围内普及的关键因素.ii)模组-使用Gaussian频率发送关键信息,GFSK,包含模组信息列表(带宽-生产日期，等)范围为0.28-0.35(最大响应频率为140-175kHz时).iii)频率跳变-蓝牙采用FHSS能够最大产生1600hops/sec的跳变,共有79信道,频谱总量为1MHz.9蓝牙概述•描述(II)iv)传输功率–按照标准有三个功率等级，通常的蓝牙设备只支持其中的一个等级，下图红色所示.v)数据速率–支持最大数据传输速率723.2kb/s,此时支持1/3bit反复和2/3HammingFEC(前向纠错).vi)语音编码CVSD-64kb/s连续变化幅度三角形调节。CVSD支持语音失真为1-3%错误比特率,BER.Class31mW(0dBm)Witha'typicalrange'of10mClass22.5mW(4dBm)Witha‘typicalrange’of20mClass1100mW(20dBm)Witha‘typicalrange’of100m10蓝牙概述•MP描述(I)1.ICFT(初始载波传输方式)检查信道中实际波形和理论波形的差异值。preambleheaderpayloadFig)BTtimeslotFig)BTtimeslot△ftx-△ftxfchSpec:Spec:Ftx–75kHzFtx–75kHzfcfcftx+75ftx+75kHzkHz11蓝牙概述•MP描述(2)2.载波差值测量fc点差值与preamble值和payload值比较3.模组特性△f1=00001111△f2=01010101SpecDH1=25HzDH2=40HzDH3=40HzSpec:Spec:140kHz140kHz△f1170kHz170kHz115kHz115kHz△f1最差条件最差条件△f1/△f180%12蓝牙概述•MP描述(3)4.最大输入等级:-20dBm5.单/多时隙感应值：-70dBm6.输出功率-6dBmpower4dBm(在‘class2’等级中没有峰值，只存在最大和最小值)13基带部分•CPU描述(PCF5213)PCF5213处理器面向2.5G和3G基带，能够处理GSM/GPRS/EDGE/UMTS服务和应用。描述1.处理器功率能够支持:–GSM850,GSM900,GSM1800andGSM1900–EGPRS4Rx(onlyPCF5213)–GPRSmulti-slotclass12(4Rx,4Txandsum=5)(D508:class10(4Rx,2Rx:sum=5)–UMTS(D508:compatiblewithEDGE)–AssistedGPS2.处理器:ARM946E-S:高效32-位核心微控制器14框图(射频部分)15电路图(射频部分)PAM:PAM:BGY284EBGY284ERFIC:RFIC:UAA3587UAA358716框图(基带部分)17简略电路图(基带部分)18PCB框图(前)混频器功率放大器射频IC基带芯片功率控制单元图象信号处理器存储器蓝牙模组19PCB框图(后)充电ICHallIC20小PCB框图(顶)FlashLED21故障检修(开机)'PowerOn'doesnotworkChecktheBat...
