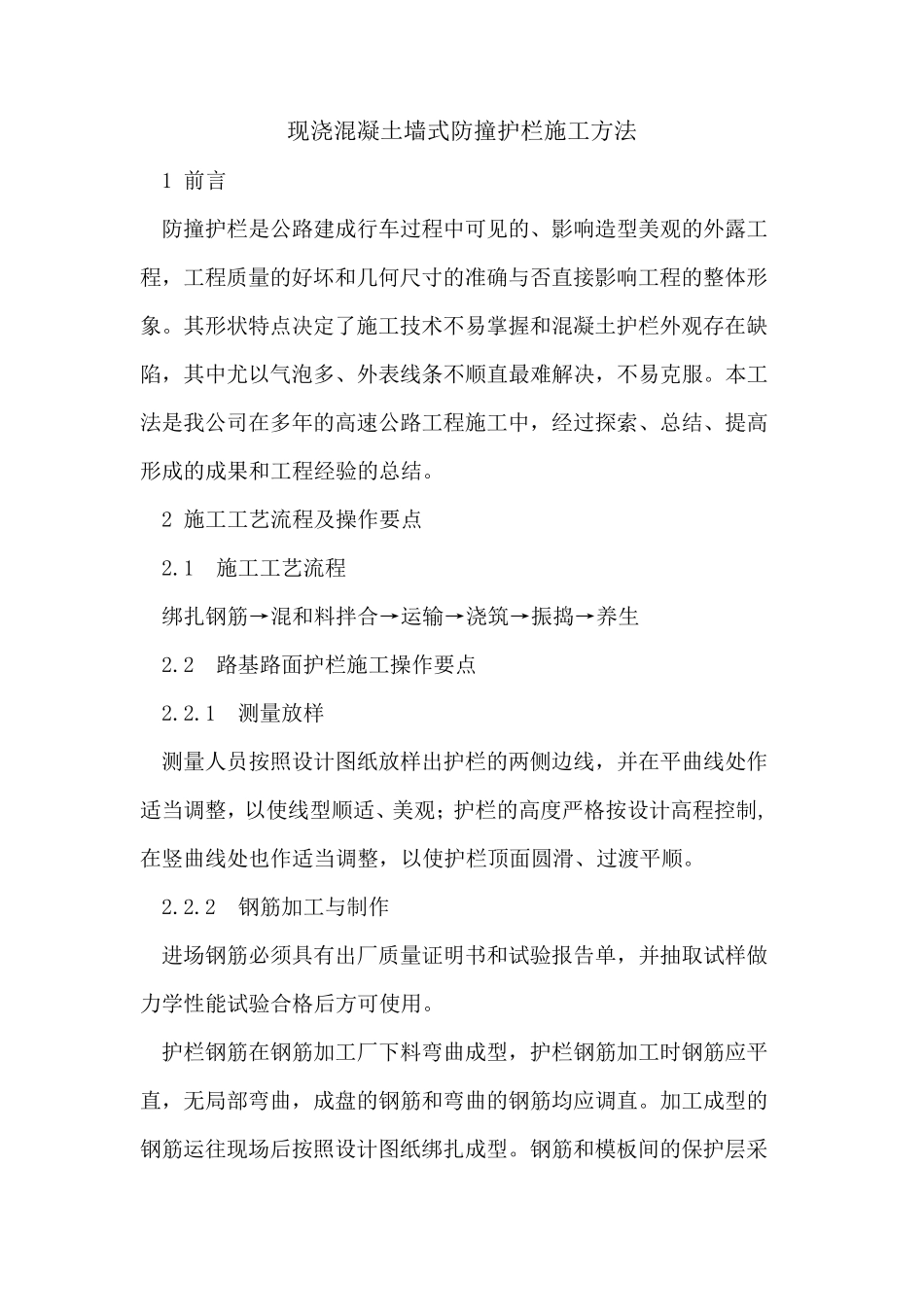

现浇混凝土墙式防撞护栏施工方法 1 前言 防撞护栏是公路建成行车过程中可见的、影响造型美观的外露工程,工程质量的好坏和几何尺寸的准确与否直接影响工程的整体形象。其形状特点决定了施工技术不易掌握和混凝土护栏外观存在缺陷,其中尤以气泡多、外表线条不顺直最难解决,不易克服。本工法是我公司在多年的高速公路工程施工中,经过探索、总结、提高形成的成果和工程经验的总结。 2 施工工艺流程及操作要点 2.1 施工工艺流程 绑扎钢筋→混和料拌合→运输→浇筑→振捣→养生 2.2 路基路面护栏施工操作要点 2.2.1 测量放样 测量人员按照设计图纸放样出护栏的两侧边线,并在平曲线处作适当调整,以使线型顺适、美观;护栏的高度严格按设计高程控制,在竖曲线处也作适当调整,以使护栏顶面圆 滑 、过渡 平顺。 2.2.2 钢筋加 工与制作 进 场 钢筋必 须 具 有 出厂 质量证 明 书 和试 验报 告 单 ,并抽 取 试 样做力 学 性 能 试 验合格后 方可使用 。 护栏钢筋在钢筋加 工厂 下 料弯 曲成型,护栏钢筋加 工时 钢筋应 平直,无 局 部 弯 曲,成盘 的钢筋和弯 曲的钢筋均 应 调直。加 工成型的钢筋运往 现场 后 按照设计图纸绑扎成型。钢筋和模 板 间 的保 护层 采用定型塑料垫块,并按梅花形布置,以保证保护层厚度。 钢筋制作、绑扎严格按设计规范要求,钢筋绑扎结束,且经自检和监理工程师检验合格后,方可进行模板的拼装。 2.2.3 模板安装 护栏模板选用块长 2 米定型钢模板,并备 30-50 米块长 1 米钢模板,以便在小半径平曲线处进行调整。模板运到施工现场后,要进行试拼,试拼好的模板板面应平整,相邻模板之间无错台,接缝严密,不漏浆,试拼后认真检查模板加工精度,对精度差的局部地方进行修整,尤其要注意单元块间的结合部,如发现板面之间平整度不能满足设计要求,退回厂家整修后方可使用。试拼合格的模板按顺序进行编号,并设显著标志,以方便使用。 2.2.4 混凝土拌和、运输、浇筑及振捣 浇筑所需砼严格按照监理工程师批准的配合比在拌和站进行集中拌制,拌制混凝土配料时,各种衡 器 应保持 准确 ,控 制好砼的和易 性 、坍 落 度、流 动 性 等 。 拌制好的混凝土由 砼拌和运输车 运往 施工现场,混凝土的装载 量约 为 搅 拌筒 几 何 容 量 的 2/3,途 中拌和运输车 应保持 2~4r/min 的慢速 搅 动 ,混凝土运至 现...
