现浇混凝土梁板裂缝灌浆修补施工工法

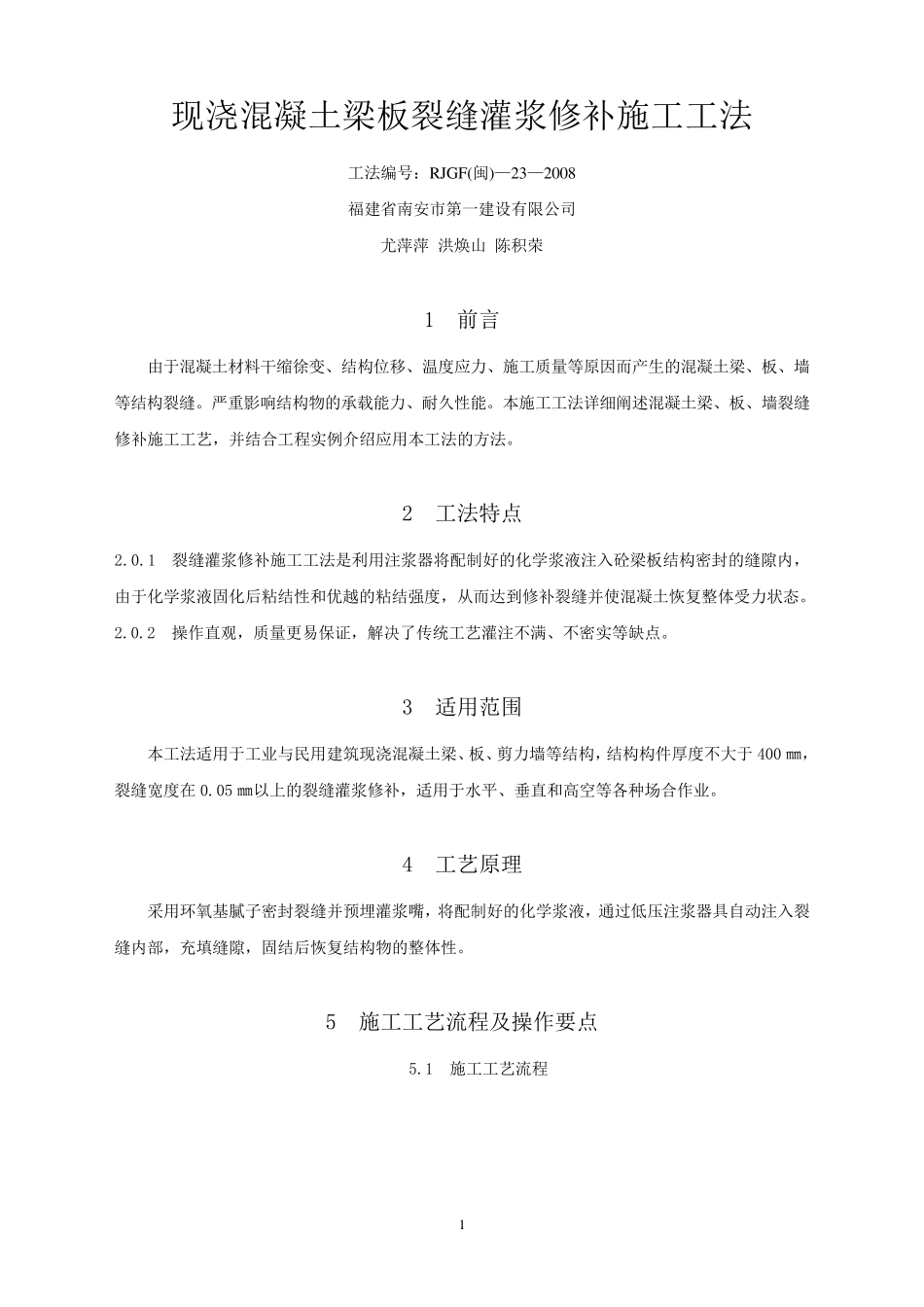

1 现浇混凝土梁板裂缝灌浆修补施工工法 工法编号：R JGF(闽)—23—2008 福建省南安市第一建设有限公司 尤萍萍 洪焕山 陈积荣 1 前言 由于混凝土材料干缩徐变、结构位移、温度应力、施工质量等原因而产生的混凝土梁、板、墙等结构裂缝。严重影响结构物的承载能力、耐久性能。本施工工法详细阐述混凝土梁、板、墙裂缝修补施工工艺，并结合工程实例介绍应用本工法的方法。 2 工法特点 2.0.1 裂缝灌浆修补施工工法是利用注浆器将配制好的化学浆液注入砼梁板结构密封的缝隙内，由于化学浆液固化后粘结性和优越的粘结强度，从而达到修补裂缝并使混凝土恢复整体受力状态。 2.0.2 操作直观，质量更易保证，解决了传统工艺灌注不满、不密实等缺点。 3 适用范围 本工法适用于工业与民用建筑现浇混凝土梁、板、剪力墙等结构，结构构件 厚 度不大 于 400 ㎜ ，裂缝宽 度在 0.05 ㎜ 以 上 的裂缝灌浆修补，适用于水 平 、垂 直和高 空 等各 种 场 合作业。 4 工艺原理 采 用环 氧 基 腻 子 密封裂缝并预 埋 灌浆嘴 ，将配制好的化学浆液，通 过 低 压 注浆器具 自 动 注入裂缝内部 ，充 填 缝隙，固结后恢复结构物的整体性。 5 施工工艺流 程及 操作要 点 5.1 施工工艺流 程 2 5.2 操作要点 5.2.1 施工准备 １ 根据混凝土梁板裂缝灌浆修补的工艺原理，成立ＱＣ小组，做好人员、材料、设备等的准备工作。 ２ 技术准备 １）施工技术安全要求、注浆方法、操作工艺、质量控制的交底及劳动力的组织安排。 2）岗位培训：注浆材料性能、特点及要求，注浆器的操作要求和施工工艺顺序。 3 作业条件 1）混凝土结构基本稳定和强度达到设计要求。 2）混凝土表面应干燥，杂质及浮石处理完毕。 3）施工温度在5℃—32℃。 5.2.2 表面处理 １ 清除裂缝两侧各 50 ㎜的浮浆、残留砂浆、油渍及松散杂物，并将粉尘、浮灰清理干净。 ２ 清洗：用高纯度洗涤剂（丙酮等有机溶液）沿裂缝开口两边清洗，使缝中粉尘挥发，保持干燥。 5.2.3 埋置灌浆嘴 埋置时，先在灌浆嘴角抹上一层约1 ㎜的环 氧 胶 泥 封 闭 胶 ，将灌浆嘴的进 浆孔 骑 缝粘 贴 在缝中心 。根据裂缝的大 小，其 灌浆嘴的间 距 一般 为 150～ 300 ㎜（如 图 示 ）。对 于 贯 穿 裂缝，当 梁、板、墙 厚 度大 于 150 ㎜时，应在裂缝的两侧错 开埋置灌浆嘴。 标 注：① —注浆器；...
