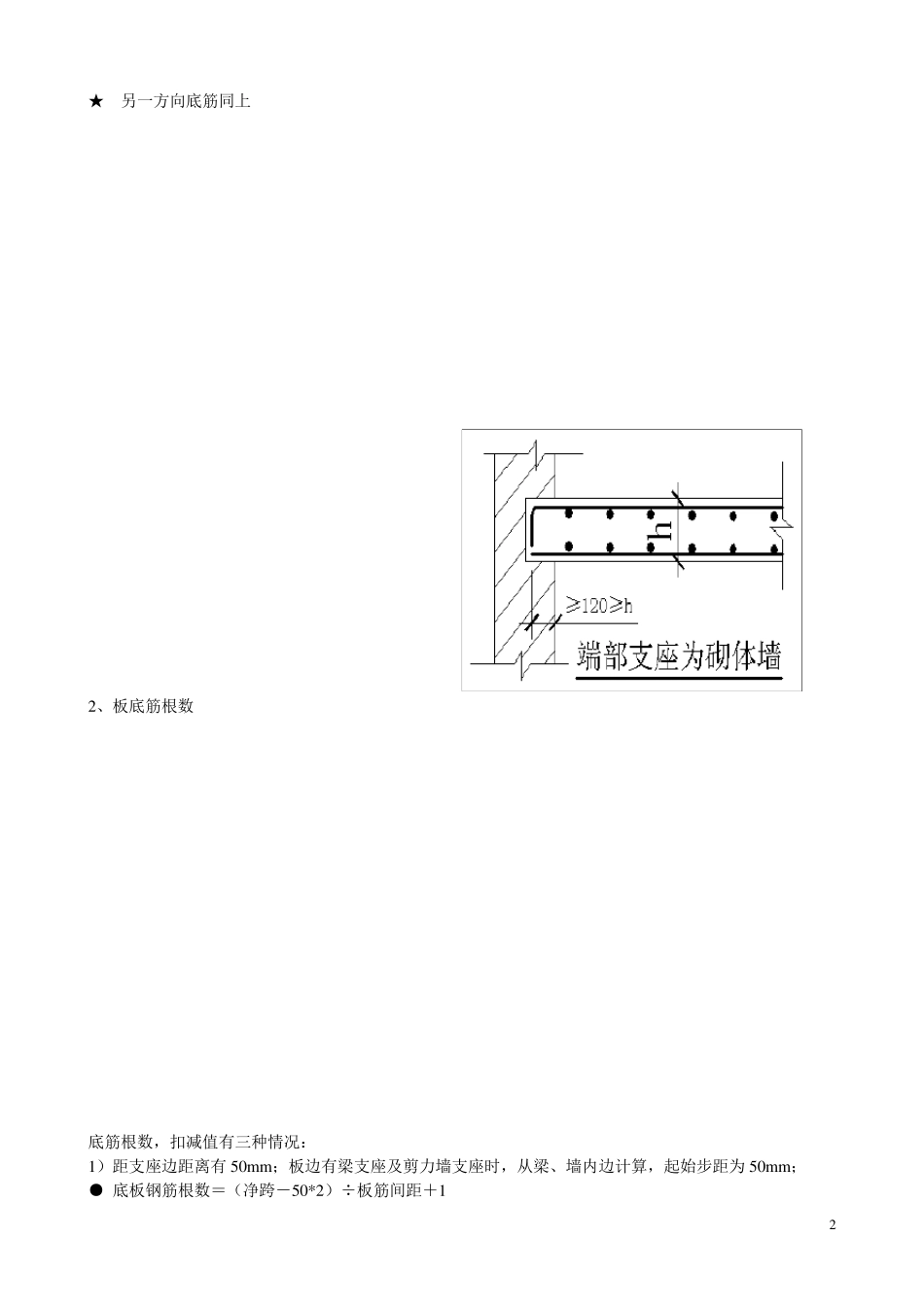

1 一、板 板的平法标注 1 、板底筋长度 钢筋长度=净跨+伸进长度*2+6.25d*2 底筋长度L= 净跨 + 分别伸入左右支座长度max (支座宽/2、5d)+ 两端弯钩 ★ 如果是Ⅰ级钢筋,设置180 度弯钩6.25d; ★ 冷轧带肋筋和螺纹钢筋不设弯钩; ★ 如设计了弯折,则要计算弯折 弯折长度=板厚-2×保护层; ★ 当端支座为框架梁、圈梁、剪力墙时伸入支座中心线,当端支座为砌体墙时伸入支座≥120mm 且≥板厚; ★ 净跨=板在梁间或剪力墙间的净距。 2 ★ 另一方向底筋同上 2、板底筋根数 底筋根数,扣减值有三种情况: 1)距支座边距离有50m m ;板边有梁支座及剪力墙支座时,从梁、墙内边计算,起始步距为50m m ; ● 底板钢筋根数=(净跨-50*2)÷板筋间距+1 3 2)一个保护层;板边没有梁、剪力墙等砼构件,而是平板悬挑或直接搁置在砌体墙上时,从板边计算,起始步距为一个保护层; ● 底板钢筋根数=(净跨-保护层*2)÷板筋间距+1 3)1/2 板筋间距;至于起始步距为1/2 板筋间距的情况,为04G 101-4 第25 页设置的距梁角筋为1/2 板筋间距。 ● 底板钢筋根数=(净跨+保护层×2+左梁角筋1/2 直径+右梁角筋1/2 直径-板筋间距)÷板筋间距+1 ★ 另一方向底筋根数同上 ★ 钢筋重量=一根钢筋长度×根数×钢筋直径每米重量 kg/m 3、板负筋长度 4 1)板负筋为 负筋长度=锚入长度+板内净尺寸+弯折长度 锚入长度La+弯勾 按标注计算 板厚-保护层*2 (板厚-保护层) 4 、板负筋根数 负筋根数,扣减值有三种情况: 1)距支座边距离有50m m ;板边有梁支座及剪力墙支座时,从梁、墙内边计算,起始步距为50m m ; ● 负筋根数=(净跨-50*2)÷板筋间距+1 2)一个保护层;板边没有梁、剪力墙等砼构件,而是平板悬挑或直接搁置在砌体墙上时,从板边计算,起始步距为一个保护层; ● 负筋根数=(净跨-保护层*2)÷板筋间距+1 5 3)1/2 板筋间距;至于起始步距为1/2 板筋间距的情况,为04G101-4 第25 页设置的距梁角筋为1/2 板筋间距。 ● 负筋根数=(净跨+保护层×2+左梁角筋1/2 直径+右梁角筋1/2 直径-板筋间距)÷板筋间距+1 ★ 钢筋重量=一根钢筋长度×根数×钢筋直径每米重量 kg/m 5、板分布筋 分布筋和负筋参差 150m 1、分布筋带弯勾 分布筋长度=轴线(净跨)长度-负筋标注长度×2+参差长度(150m m )×2+弯勾(6.25d)×2 2、分布筋不...
