现浇连续箱梁施工顺序图

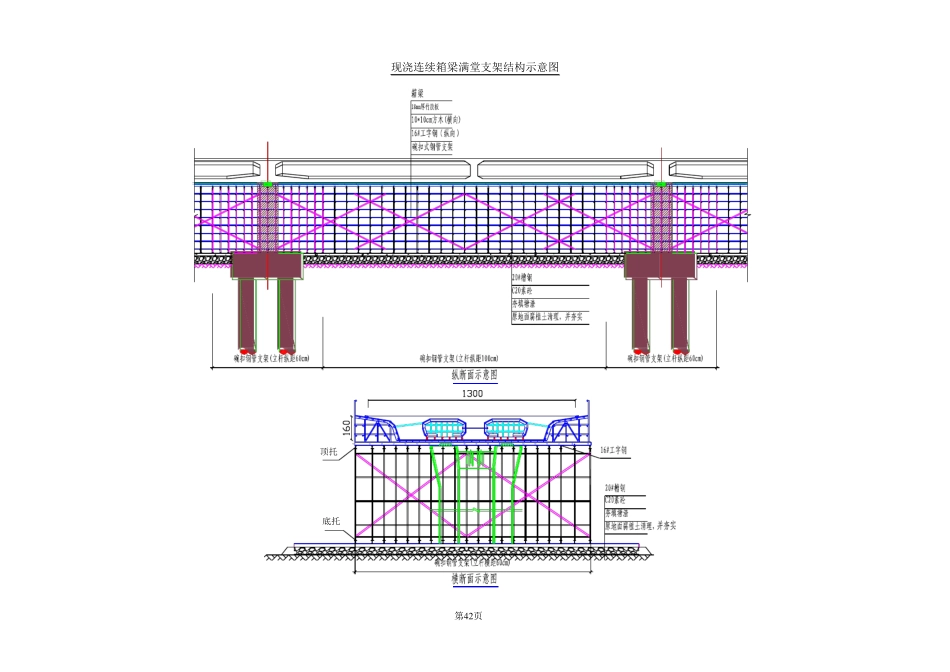

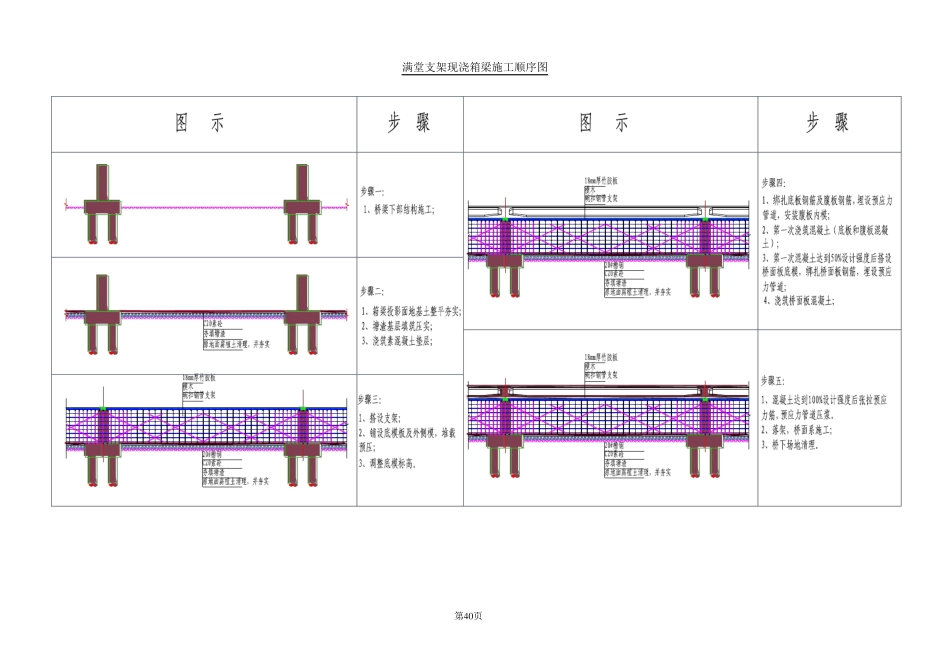

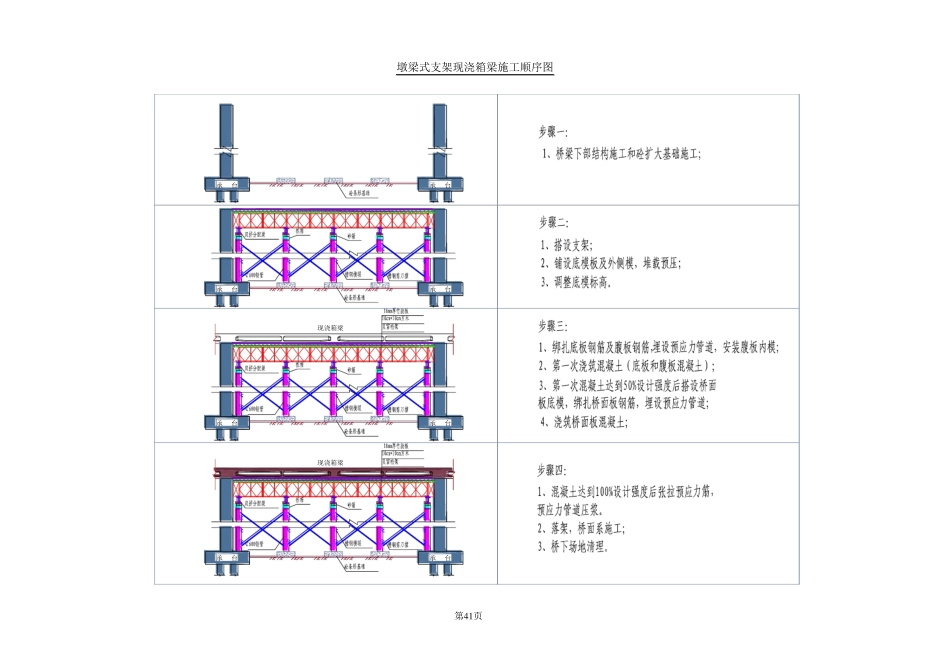

第4 0 页 满堂支架现浇箱梁施工顺序图 第4 1 页 墩梁式支架现浇箱梁施工顺序图 承台现浇箱梁承台承台承台承台承台承台现浇箱梁承台 第4 2 页 现浇连续箱梁满堂支架结构示意图 底托顶托 第4 3 页 现浇连续箱梁墩梁式支架结构示意图 承台现浇箱梁承台600060006000600010001000￠600钢管槽钢剪刀撑槽钢横联桩帽砂箱双拼分配梁贝雷桁架10cm*10cm方木18mm厚竹胶板砼条形基础130002001600砼条形基础槽钢剪刀撑槽钢横联￠600钢管桩帽砂箱双拼分配梁22#工字钢翼板脚手钢管架321贝雷桁架10cm*10cm方木18mm厚竹胶板 第4 4 页 跨宁镇公路处门洞结构示意图 防撞护栏h≥80cm禁止逆行标志防撞护栏h≥80cm限宽限高导向牌导向牌 第4 5 页 跨xx 大桥施工便道处门洞结构示意图 防撞护栏h≥80cm限宽限高导向牌导向牌防撞护栏h≥80cm 第4 6 页 门洞平面位置图
