现浇钢筋混凝土预应力箱梁的施工质量控制

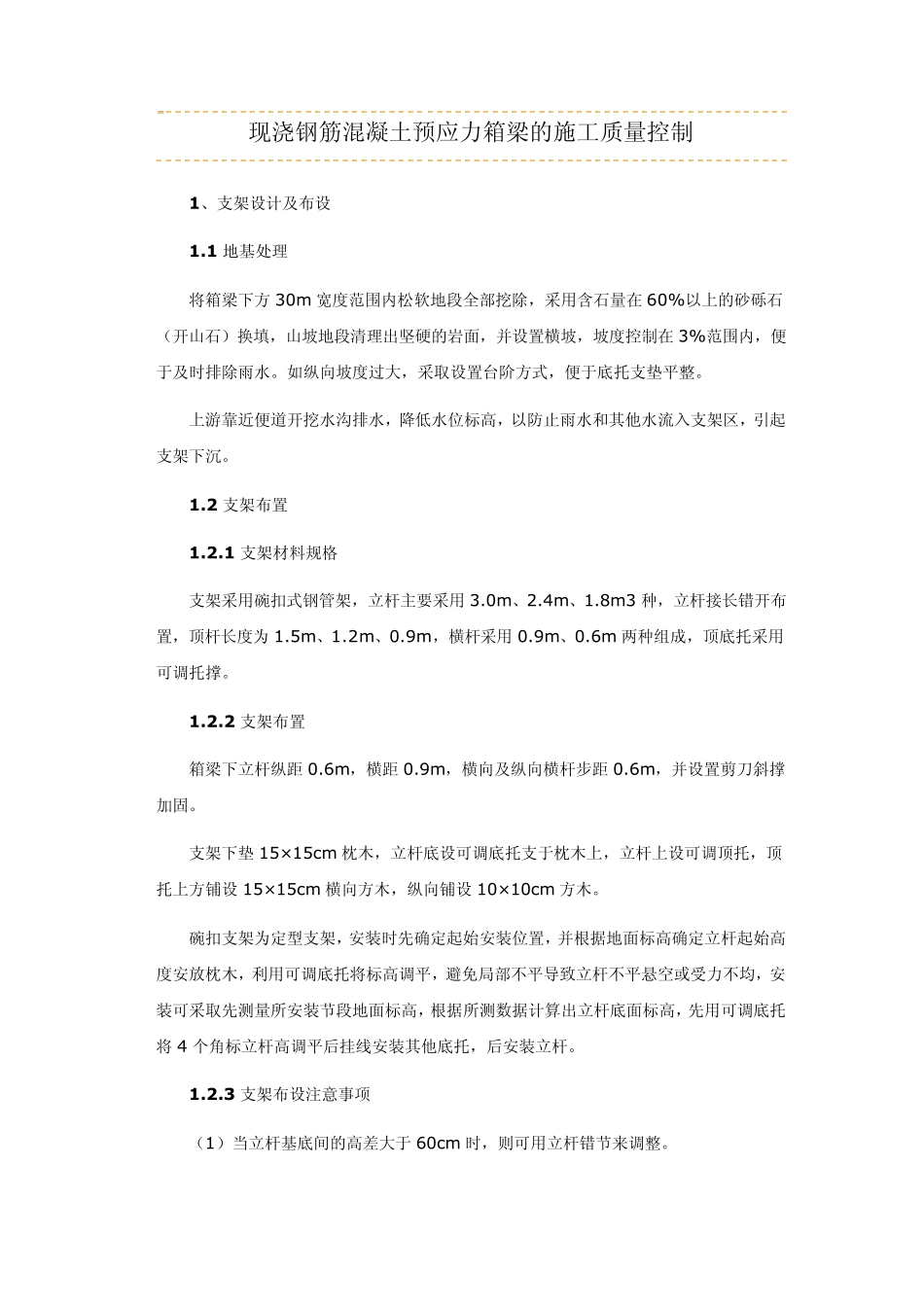

现浇钢筋混凝土预应力箱梁的施工质量控制 1、支架设计及布设 1.1 地基处理 将箱梁下方 30m 宽度范围内松软地段全部挖除，采用含石量在 60%以上的砂砾石（开山石）换填，山坡地段清理出坚硬的岩面，并设置横坡，坡度控制在 3%范围内，便于及时排除雨水。如纵向坡度过大，采取设置台阶方式，便于底托支垫平整。 上游靠近便道开挖水沟排水，降低水位标高，以防止雨水和其他水流入支架区，引起支架下沉。 1.2 支架布置 1.2.1 支架材料规格 支架采用碗扣式钢管架，立杆主要采用 3.0m、2.4m、1.8m3 种，立杆接长错开布置，顶杆长度为 1.5m、1.2m、0.9m，横杆采用 0.9m、0.6m 两种组成，顶底托采用可调托撑。 1.2.2 支架布置 箱梁下立杆纵距 0.6m，横距 0.9m，横向及纵向横杆步距 0.6m，并设置剪刀斜撑加固。 支架下垫 15×15cm 枕木，立杆底设可调底托支于枕木上，立杆上设可调顶托，顶托上方铺设 15×15cm 横向方木，纵向铺设 10×10cm 方木。 碗扣支架为定型支架，安装时先确定起始安装位置，并根据地面标高确定立杆起始高度安放枕木，利用可调底托将标高调平，避免局部不平导致立杆不平悬空或受力不均，安装可采取先测量所安装节段地面标高，根据所测数据计算出立杆底面标高，先用可调底托将 4 个角标立杆高调平后挂线安装其他底托，后安装立杆。 1.2.3 支架布设注意事项 （1）当立杆基底间的高差大于 60cm 时，则可用立杆错节来调整。 （2）立杆的接长缝应错开，即第一层立杆应用长 2.4m 和 3.0m 的立杆错开布置，往上则均采用 3.0m 的立杆，至顶层再用 1.5m 和 0.9m 两种长度的顶杆找平。 （3）立杆的垂直度应严格加以控制：15m 以下架子按 1/200 控制，且全高的垂直偏差应不大于 10cm。 （4）脚手架拼装到 3~5 层高时，用经纬仪检查横杆的水平度和立杆的垂直度。在无荷载情况下逐个检查立杆底座有无松动或空浮情况，并及时旋紧可调座和薄钢板调整垫实。 （5）斜撑的网格应与架子的尺寸相适应。斜撑杆为拉压杆，布置方向可任意。一般情况下斜撑应尽量与脚手架的节点相连，但亦可以错节布置。 （6）斜撑杆的布置密度，当脚手架高度低于 20m 时，为整架面积的 1/2～1/4，斜撑杆必须对称布置，且应分布均匀。斜撑杆对于加强脚手架的整体刚度和承载能力的关系很大，不应随意拆除。 1.3 支架预压 支架铺设完毕后，需进行预压，以检验支架及地基的强度及稳定性，消除整个支架的塑性变...
