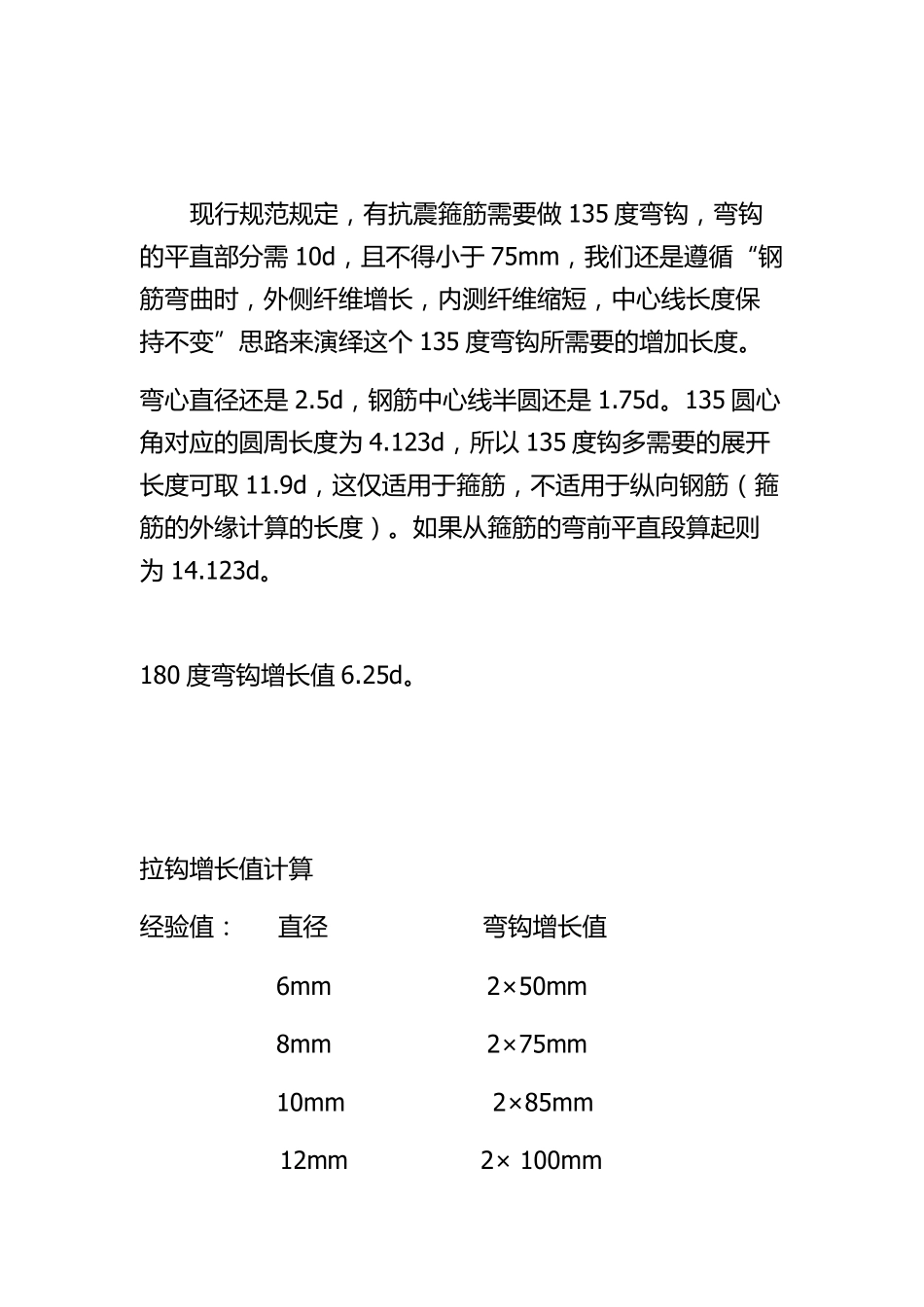

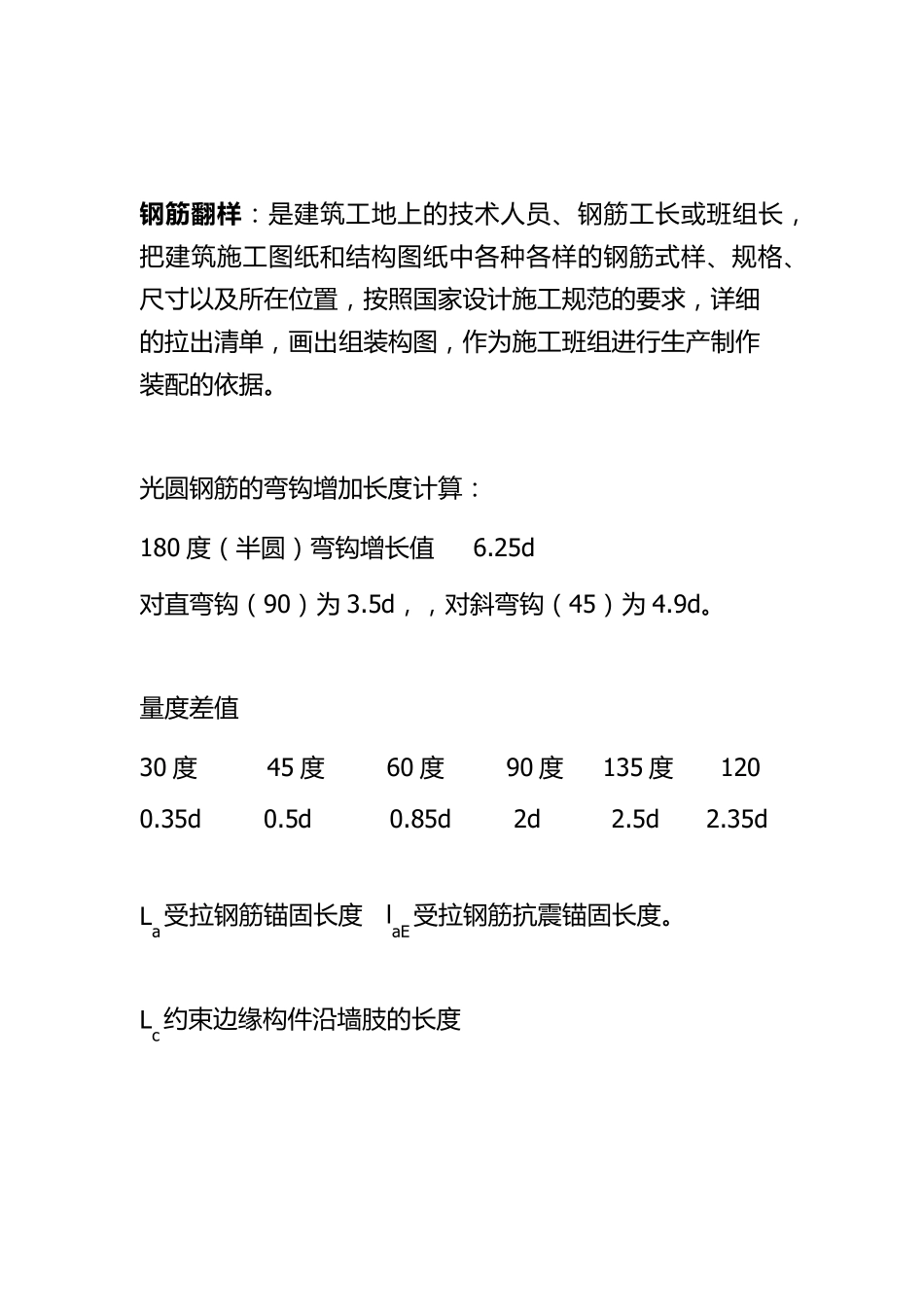

现 行 规 范 规 定 , 有 抗 震 箍 筋 需 要 做 135 度 弯 钩 , 弯 钩的 平 直 部 分 需 10d, 且 不 得 小 于 75m m , 我 们 还 是 遵 循 “钢筋 弯 曲 时 , 外 侧 纤 维 增 长 , 内 测 纤 维 缩 短 , 中 心 线 长 度 保持 不 变 ” 思 路 来 演 绎 这 个 135 度 弯 钩 所 需 要 的 增 加 长 度 。 弯 心 直 径 还 是 2.5d, 钢 筋 中 心 线 半 圆 还 是 1.75d。 135 圆 心角 对 应 的 圆 周 长 度 为 4.123d, 所 以 135 度 钩 多 需 要 的 展 开长 度 可 取 11.9d, 这 仅 适 用 于 箍 筋 , 不 适 用 于 纵 向 钢 筋 ( 箍筋 的 外 缘 计 算 的 长 度 ) 。 如 果 从 箍 筋 的 弯 前 平 直 段 算 起 则为 14.123d。 180 度 弯 钩 增 长 值 6.25d。 拉 钩 增 长 值 计 算 经 验 值 : 直 径 弯 钩 增 长 值 6m m 2× 50m m 8m m 2× 75m m 10m m 2× 85m m 12m m 2× 100m m 箍 筋 的 增 长 值 : 箍 筋 直 径 调 整 值 6m m 100 8m m 150 10m m 170 12m m 200 以 上 数 值 ( 蓝 色 标 注 ) 与 钢 筋 的 级 别 无 关 。 在 软 件 中 钢 筋 的 等 级 用 a、b、c,d 来表示,分别 代表 1、2、3、4 级 钢 。 拉筋 长 度=梁宽-2 保护层厚度+11.9d( 抗震弯钩值 ) +2d 箍 筋 长 度=梁宽-2*保护层+梁高-2*保护层+2*11.9d+8d 钢 筋 翻 样 : 是 建 筑 工 地 上 的 技 术 人 员 、钢筋工 长或班组长,把建 筑 施工 图纸和结构图纸中各种各样的 钢筋式样、规格、尺寸以及所在位置,按照国家设计施工 规范的 要求,详细的 拉出清单,画出组装构图,作为施工 班组进行生产制作装配的 依据。 光圆钢筋的 弯钩增加长度计算: 180 度(半圆)弯钩增长值 6.25d 对直弯钩(90)为 3.5d,,对斜弯钩(45)为 4.9d。 量度差值 30 度 45 度 60 度 90 度 135 度 120 0.35d 0.5d 0.85d 2d 2.5d 2.35d La受拉钢筋锚固长度 laE受拉钢筋抗震锚固长度。 Lc约束边缘构件沿墙肢的 长度 2012/2/18 钢 筋 翻 样 所 学 总 结 : 柱 : 纵 筋 : 层 高 (3000) 箍 筋 :...
