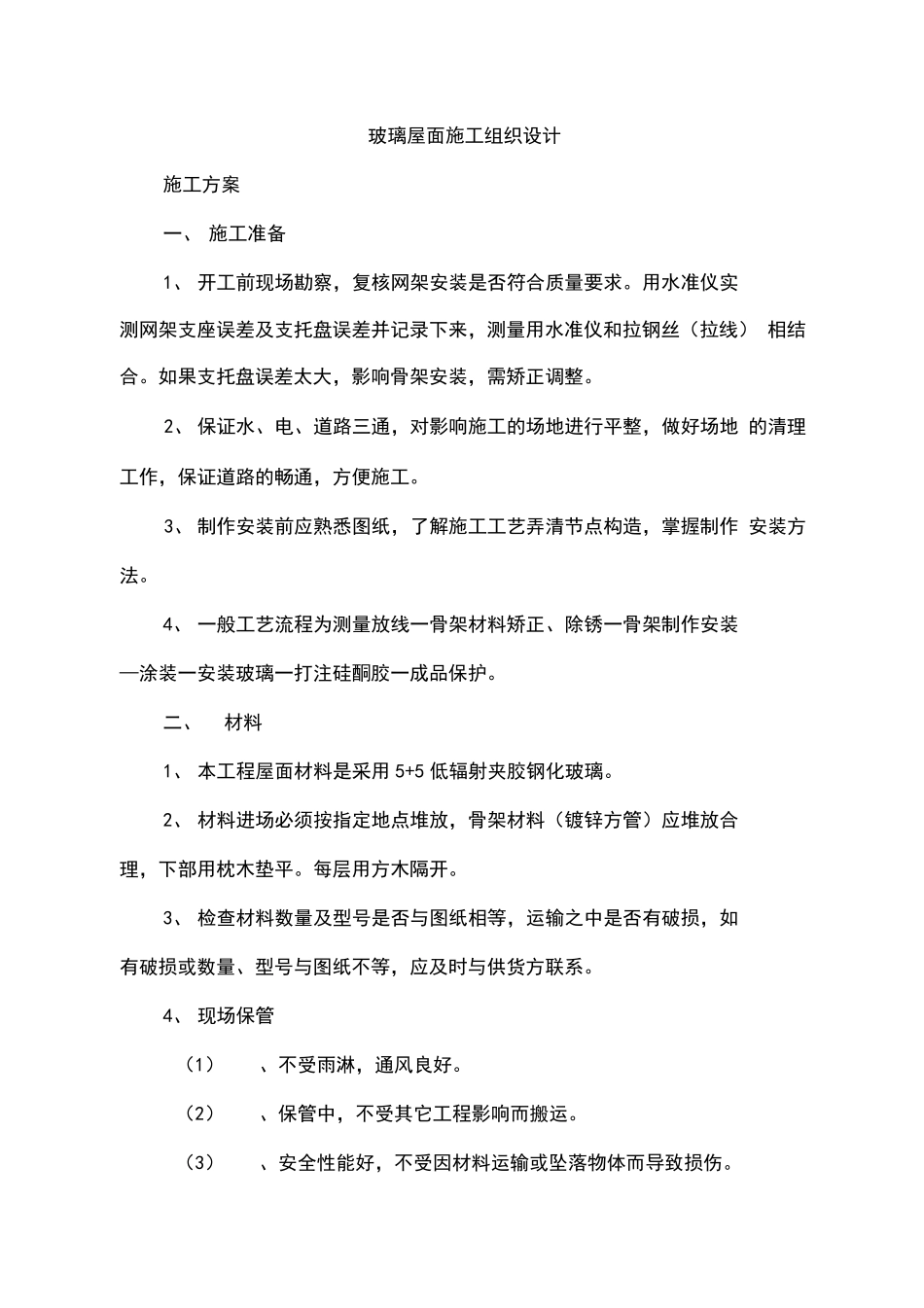

玻璃屋面施工组织设计 施工方案 一、 施工准备 1、 开工前现场勘察，复核网架安装是否符合质量要求。用水准仪实 测网架支座误差及支托盘误差并记录下来，测量用水准仪和拉钢丝（拉线） 相结合。如果支托盘误差太大，影响骨架安装，需矫正调整。 2、 保证水、电、道路三通，对影响施工的场地进行平整，做好场地 的清理工作，保证道路的畅通，方便施工。 3、 制作安装前应熟悉图纸，了解施工工艺弄清节点构造，掌握制作 安装方法。 4、 一般工艺流程为测量放线一骨架材料矫正、除锈一骨架制作安装 —涂装一安装玻璃一打注硅酮胶一成品保护。 二、 材料 1、 本工程屋面材料是采用5+5 低辐射夹胶钢化玻璃。 2、 材料进场必须按指定地点堆放，骨架材料（镀锌方管）应堆放合 理，下部用枕木垫平。每层用方木隔开。 3、 检查材料数量及型号 是否与 图纸相等 ，运 输 之 中 是否有 破 损 ，如 有 破 损 或 数量、型号 与 图纸不 等 ，应及时 与 供 货 方联 系 。 4、 现场保管 （1） 、不 受 雨 淋 ，通风 良 好。 （2） 、保管中 ，不 受 其 它 工程影响而 搬 运 。 （3） 、安全 性 能 好，不 受 因 材料运 输 或 坠 落 物 体 而 导 致 损 伤 。 (4) 、离施工现场近，利于施工。 三、主要施工机具 根据骨架材料的不同，施工机具有所不同。大致有如下机械设备： 电焊机、砂轮切割机、型材切割机、角磨机、手枪钻、配电盘、电源 线、软管胶枪及小五金工具等。 1、 镀锌方管安装 (1) 镀锌方管断面规格为：80X 80mm,间距 800*80(1 (2) 钢骨架制作之前，应检查一下材料是否符合设计要求，是否平 直，如有变形应矫正或更换。 2、 引起变形的原因有如下几种： (1) 、原材料残余应力引起变形。 (2) 、存放不当引起变形。 (3) 、运输、吊装不当引起变形。 3、明确变形原因，才能对症下药，进行矫正。矫正原理就是利用钢 材的塑性：热胀冷缩的特性，以外力或内应力作用迫使钢材反变形， 消除 钢材的弯曲、翘曲、凹凸不平等缺陷，以达到一定几何形状并符合技术标 准范围。 4、 矫正方法很多，对于制作玻璃 屋 面的镀锌方管宜 用手工矫正，采 用锤 、板 头 ，或自 制简 单 工具等，利用人 力进行矫正。 5、 焊接 骨架材料 根据图 纸 尺 寸 将 镀锌方管用砂轮切割机截 成 合适 要求的长 度 ，然 后 焊 接 。...
