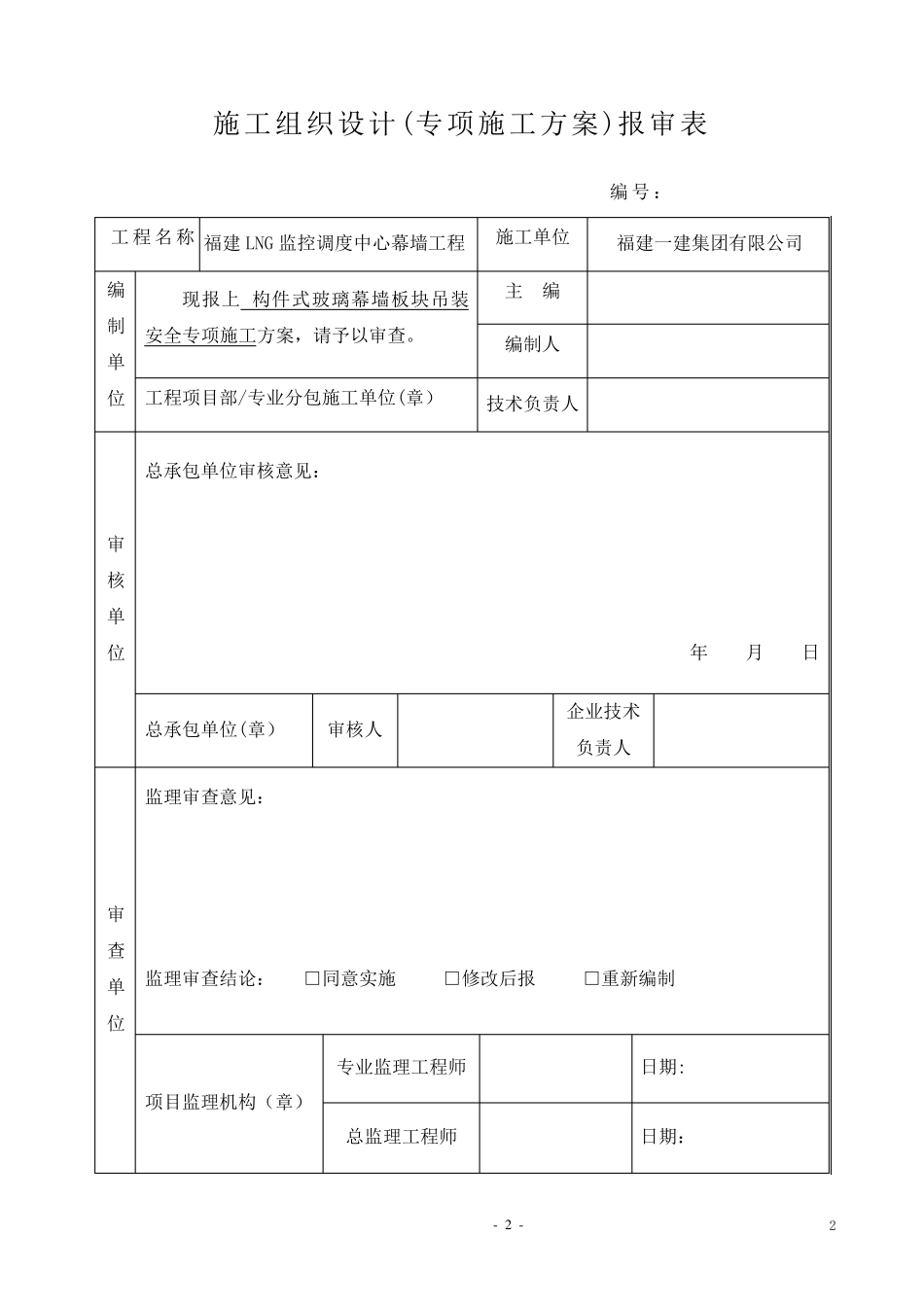

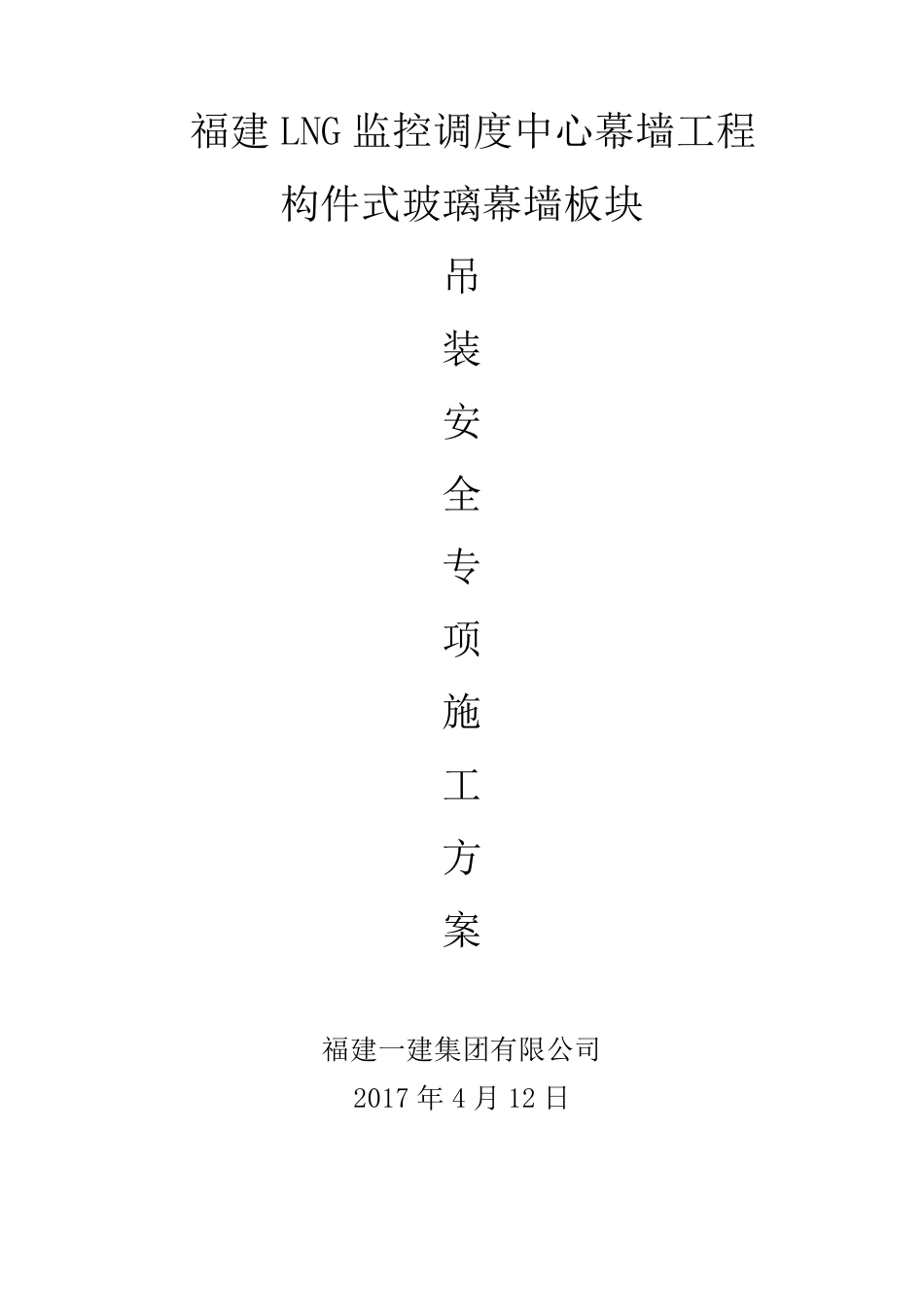

福建LNG 监控调度中心幕墙工程 构件式玻璃幕墙板块 吊 装 安 全 专 项 施 工 方 案 福建一建集团有限公司 2017 年 4 月 12 日 - 2 - 2 施工组织设计(专项施工方案)报审表 编号： 工程名称 福建LNG 监控调度中心幕墙工程 施工单位 福建一建集团有限公司 编制单位 现报上 构件式玻璃幕墙板块吊装安全专项施工方案，请予以审查。 主 编 编制人 工程项目部/专业分包施工单位(章） 技术负责人 审核单位 总承包单位审核意见： 年 月 日 总承包单位(章） 审核人 企业技术负责人 审查单位 监理审查意见： 监理审查结论： □同意实施 □修改后报 □重新编制 项目监理机构（章） 专业监理工程师 日期: 总监理工程师 日期： - 3 - 3 目 录 一、编制依据 4 二、工程概况 4 三、施工准备 5 四、构件式玻璃幕墙板块的运输和转运 11 五、吊机安装调试运行 14 六、构件式玻璃幕墙板块吊装过程 16 七、吊装过程中的注意事项 17 八、构件式玻璃幕墙板块安装过程 18九、质量验收标准 19 十、吊装机具受力安全计算 20 十一、吊装安全文明施工措施 22 - 4 - 4 一、编制依据 1、《福建LNG 监控调度中心幕墙工程施工组织设计》 2、《建筑结构荷载规范》GB5009-2012 3、《玻璃幕墙工程技术规范》JGJ102-2003 4、《金属与石材幕墙工程技术规范》JGJ133-2003 5、福建LNG 监控调度中心幕墙施工图纸 6、《建筑施工高空作业安全技术规程》（JGJ80——91) 二、工程概况 - 5 - 5 玻璃幕墙约为12478。0 m²；石材幕墙约为9830 m²；铝合金格栅约为1200m²。幕墙主要支承结构:玻璃幕墙是由铝型材为骨架，双钢化中空玻璃为面板；石材幕墙是由型钢为骨架，花岗岩为面板；铝合金格栅由铝型材组合而成的格栅系统。本工程主要幕墙形式有:石材幕墙、构件式玻璃幕墙、金属幕墙等，幕墙施工规模较大且施工项目多。项目效果图如下： 三、施工准备 1、技术准备： A、构件式玻璃幕墙板块吊装安全专项施工方案已经编制完毕，并经监理、业主审批同意吊装。 B、项目部技术员已对吊装操作人员进行技术交底和机械使用技术交底,同时安全员对操作人员进行安全交底. C、吊装设备操作人员已经过专业培训,持上岗证上岗。 2、现场准备： A 。构件式玻璃幕墙板块吊装前，主楼工作面空地上的材料、设备、垃圾等清理干净，能 - 6 - 6 满足玻璃幕墙板块的堆放要求。 B。相应施工段的...
