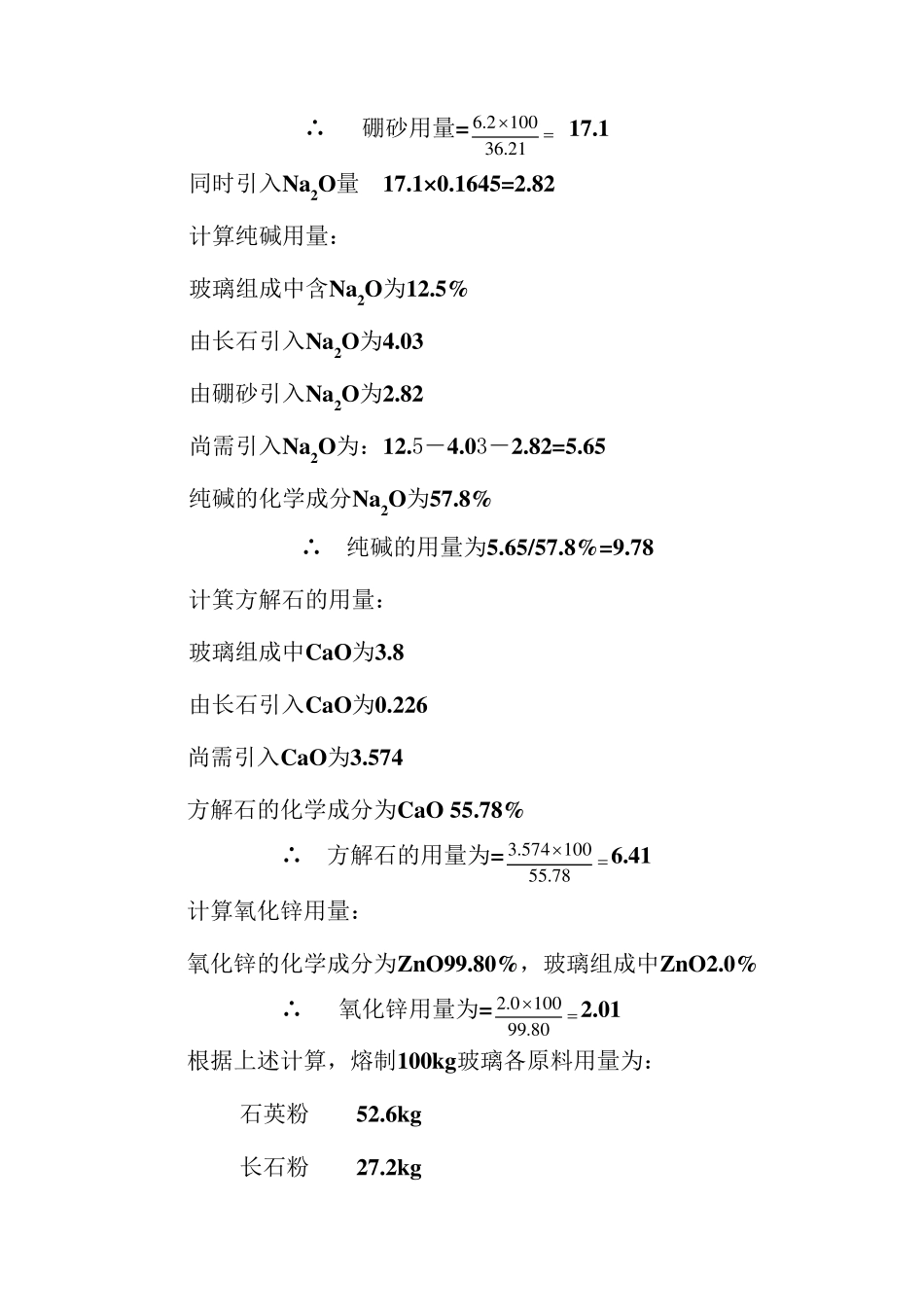

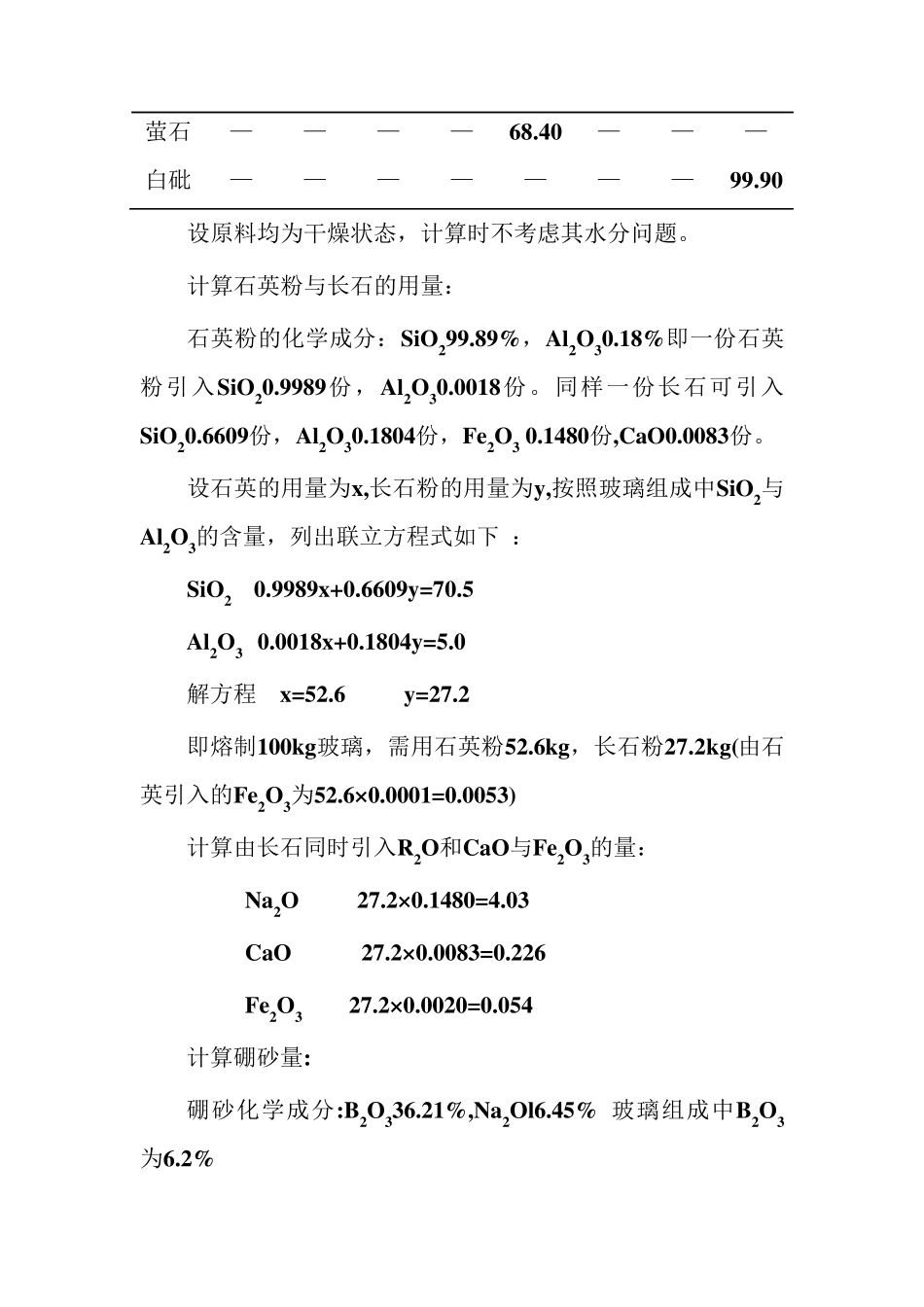

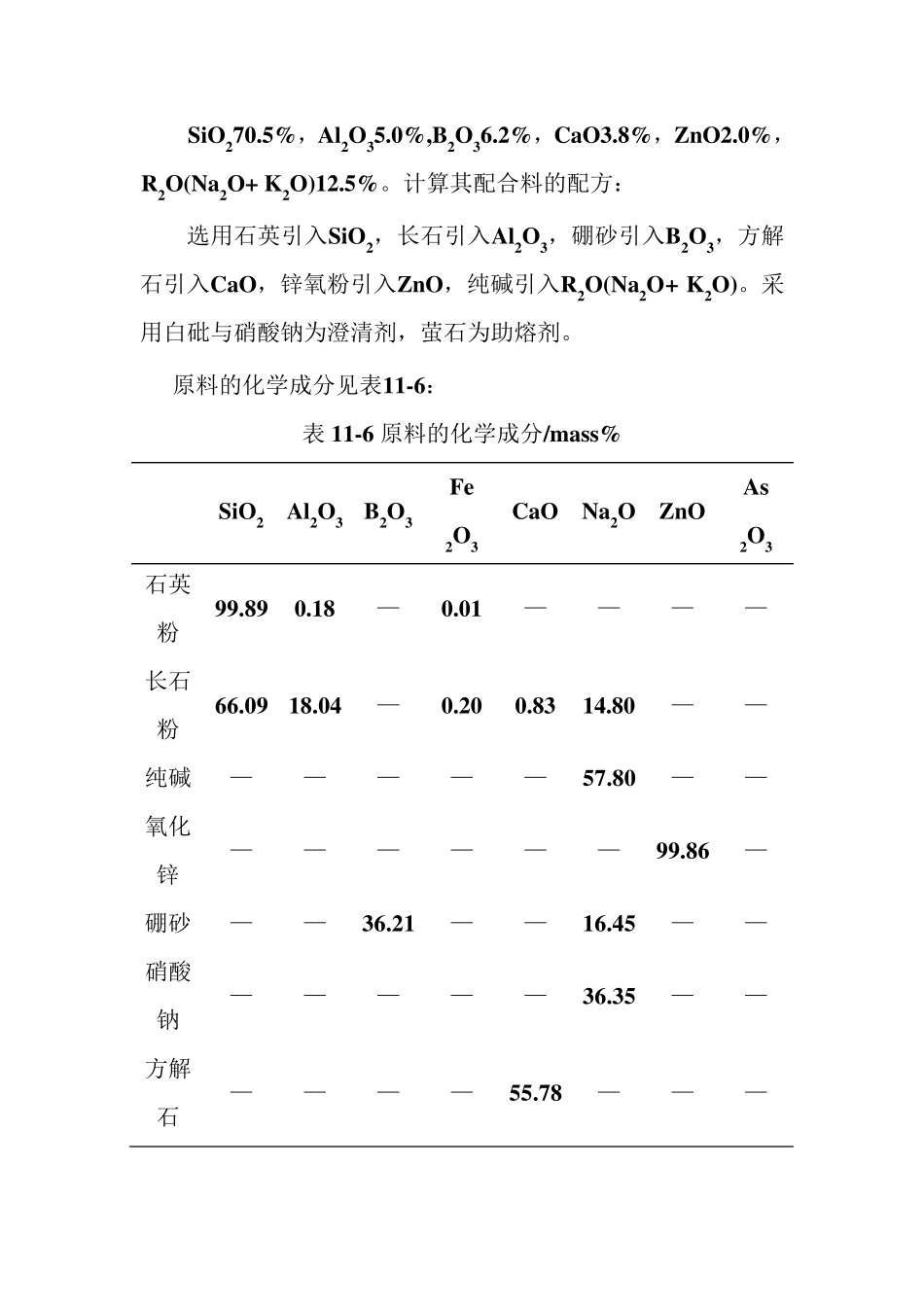

SiO270.5%，Al2O35.0%,B2O36.2%，CaO3.8%，ZnO2.0%，R2O(Na2O+ K2O)12.5%。计算其配合料的配方： 选用石英引入SiO2，长石引入Al2O3，硼砂引入B2O3，方解石引入CaO，锌氧粉引入ZnO，纯碱引入R2O(Na2O+ K2O)。采用白砒与硝酸钠为澄清剂，萤石为助熔剂。 原料的化学成分见表11-6： 表11-6 原料的化学成分/mass% SiO2 Al2O3 B2O3 Fe 2O3 CaO Na2O ZnO As 2O3 石英粉 99.89 0.18 — 0.01 — — — — 长石粉 66.09 18.04 — 0.20 0.83 14.80 — — 纯碱 — — — — — 57.80 — — 氧化锌 — — — — — — 99.86 — 硼砂 — — 36.21 — — 16.45 — — 硝酸钠 — — — — — 36.35 — — 方解石 — — — — 55.78 — — — 萤石 — — — — 68.40 — — — 白砒 — — — — — — — 99.90 设原料均为干燥状态，计算时不考虑其水分问题。 计算石英粉与长石的用量： 石英粉的化学成分：SiO299.89%，Al2O30.18%即一份石英粉引入SiO20.9989份，Al2O30.0018份。同样一份长石可引入SiO20.6609份，Al2O30.1804份，Fe2O3 0.1480份,CaO0.0083份。 设石英的用量为x,长石粉的用量为y,按照玻璃组成中SiO2与Al2O3的含量，列出联立方程式如下 ： SiO2 0.9989x+0.6609y=70.5 Al2O3 0.0018x+0.1804y=5.0 解方程 x=52.6 y=27.2 即熔制100kg玻璃，需用石英粉52.6kg，长石粉27.2kg(由石英引入的Fe2O3为52.6×0.0001=0.0053) 计算由长石同时引入R2O和CaO与Fe2O3的量： Na2O 27.2×0.1480=4.03 CaO 27.2×0.0083=0.226 Fe2O3 27.2×0.0020=0.054 计算硼砂量: 硼砂化学成分:B2O336.21%,Na2Ol6.45% 玻璃组成中B2O3为6.2% ∴ 硼砂用量=2 1.3 61 0 02.6 17.1 同时引入Na2O量 17.1×0.1645=2.82 计算纯碱用量： 玻璃组成中含Na2O为12.5% 由长石引入Na2O为4.03 由硼砂引入Na2O为2.82 尚需引入Na2O为：12.5－4.03－2.82=5.65 纯碱的化学成分Na2O为57.8% ∴ 纯碱的用量为5.65/57.8%=9.78 计箕方解石的用量： 玻璃组成中CaO为3.8 由长石引入CaO为0.226 尚需引入CaO为3.574 方解石的化学成分为CaO 55.78% ∴ 方解石的用量为=7 8.5 51 0 05 7 4.36.41 计算氧化锌用量： 氧化锌的化学成分为ZnO99.80%，玻璃组成中ZnO2.0% ∴ 氧化锌用量为=8 0.9 91 0 00.22.01 根据上述计算，熔制100kg玻璃各原...
