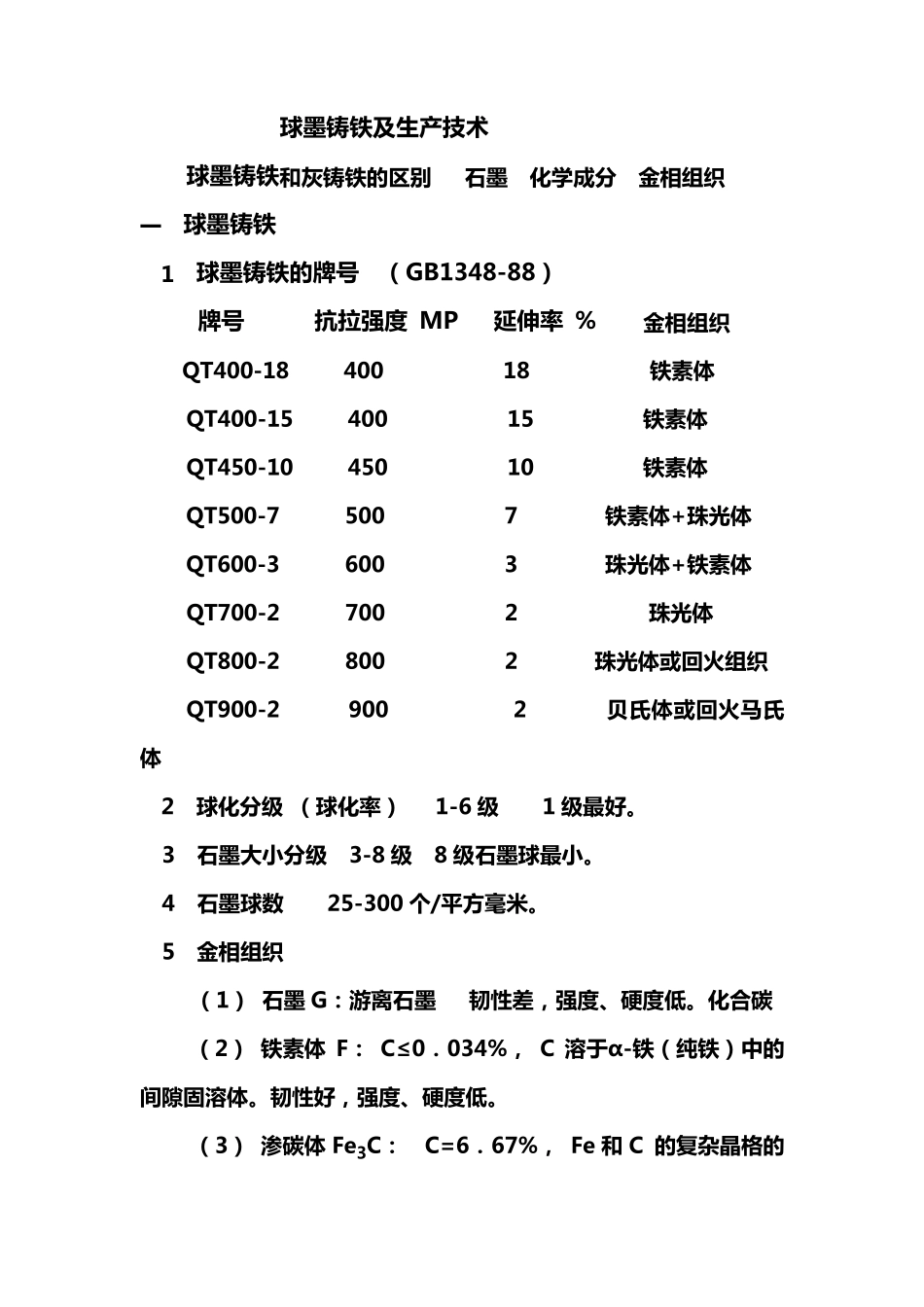

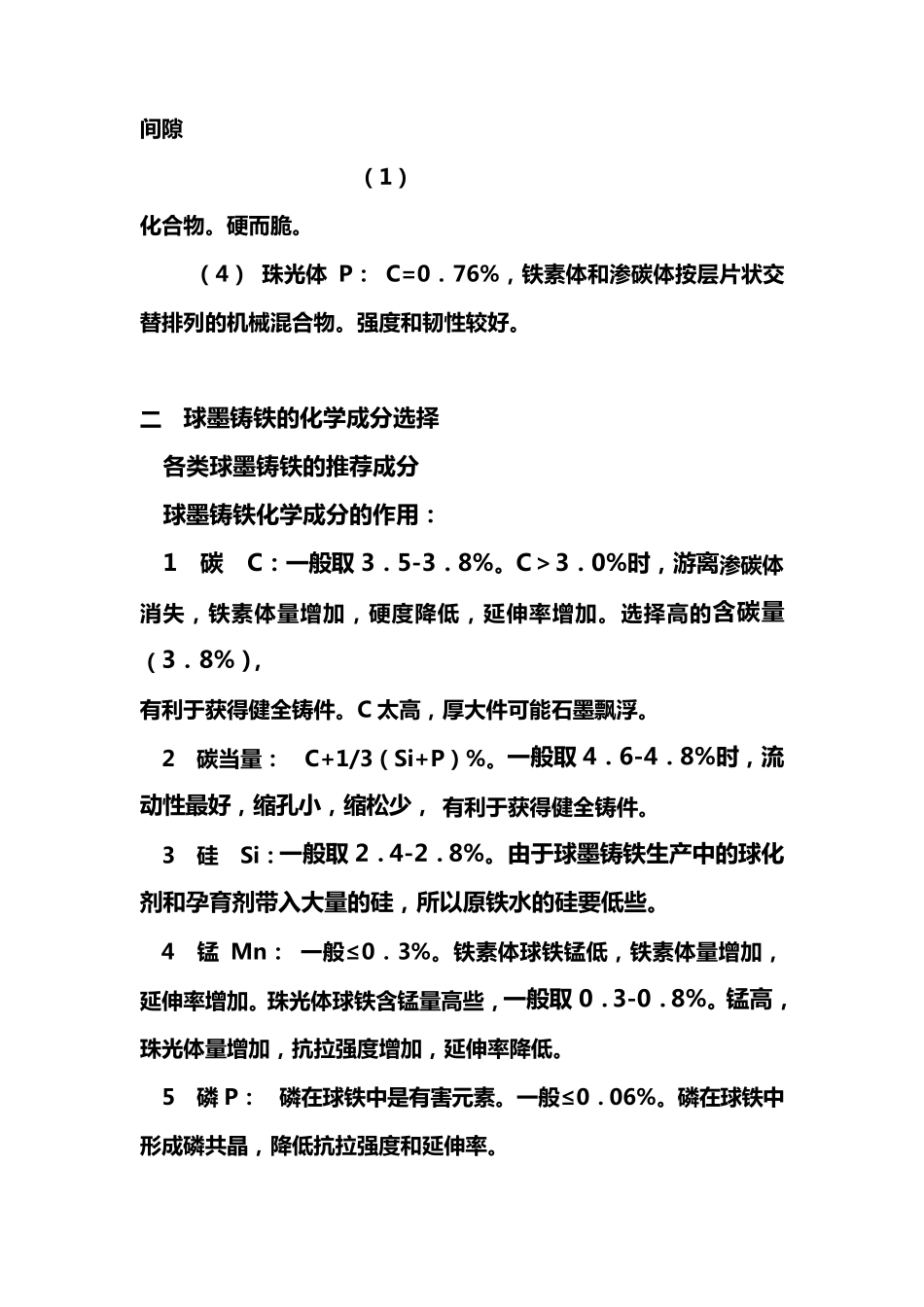

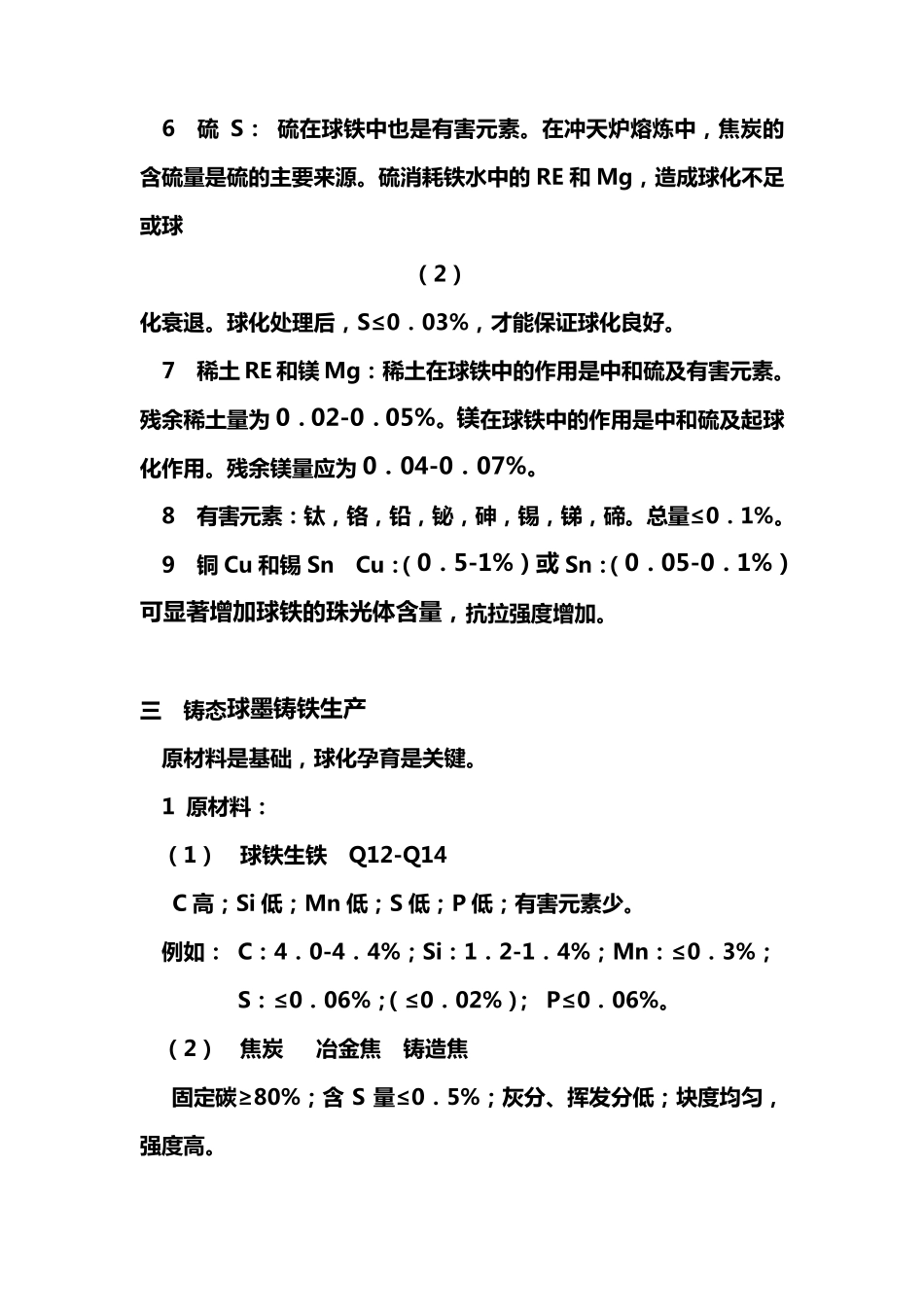

球 墨 铸 铁 及 生 产 技 术 球 墨 铸 铁 和 灰 铸 铁 的 区 别 石 墨 化 学 成 分 金 相 组 织 一 球 墨 铸 铁 1 球 墨 铸 铁 的 牌 号 （ GB1348-88） 牌 号 抗 拉 强 度 MP 延 伸 率 % 金 相 组 织 QT400-18 400 18 铁 素 体 QT400-15 400 15 铁 素 体 QT450-10 450 10 铁 素 体 QT500-7 500 7 铁 素 体 +珠 光 体 QT600-3 600 3 珠 光 体 +铁 素 体 QT700-2 700 2 珠 光 体 QT800-2 800 2 珠 光 体 或 回 火 组 织 QT900-2 900 2 贝 氏 体 或 回 火 马 氏体 2 球 化 分 级 （ 球 化 率 ） 1-6 级 1 级 最 好 。 3 石 墨 大 小 分 级 3-8 级 8 级 石 墨 球 最 小 。 4 石 墨 球 数 25-300 个 /平 方 毫 米 。 5 金 相 组 织 （ 1） 石 墨 G： 游 离 石 墨 韧 性 差 ， 强 度 、硬 度 低 。 化 合 碳 （ 2） 铁 素 体F： C≤0． 034%， C 溶 于 α-铁 （ 纯 铁 ） 中 的间 隙 固 溶 体 。 韧 性 好 ， 强 度 、硬 度 低 。 （ 3） 渗 碳 体 Fe3C： C=6． 67%， Fe 和 C 的 复 杂 晶 格 的间 隙 （ 1） 化 合 物 。硬 而 脆 。 （ 4） 珠 光 体P： C=0． 76%， 铁 素 体 和 渗 碳 体 按 层 片 状 交替 排 列 的 机 械 混 合 物 。强 度 和 韧 性 较 好 。 二 球 墨 铸 铁 的 化 学 成 分 选 择 各 类 球 墨 铸 铁 的 推 荐 成 分 球 墨 铸 铁 化 学 成 分 的 作 用 ： 1 碳 C： 一 般 取 3． 5-3． 8%。C＞ 3． 0%时 ， 游 离 渗 碳 体消 失 ， 铁 素 体 量 增 加 ， 硬 度 降 低 ， 延 伸 率 增 加 。选 择 高 的 含 碳 量（ 3． 8%）， 有 利 于 获 得 健 全 铸 件 。C 太 高 ， 厚 大 件 可 能 石 墨 飘 浮 。 2 碳 当 量 ： C+1/3（ Si+P） %。一 般 取 4． 6-4． 8%时 ， 流动 性 最 好 ， 缩 孔 小 ， 缩 松 少 ，有 利 于 获 得 健 全 铸 件 。 3 硅 Si： 一 般 取 2． 4-2． 8%。由 于 球 墨 铸 铁 生 产 中 的 球 化剂 和 孕 育 剂 带 入 大 量 ...
