球罐焊接方案VIP专享

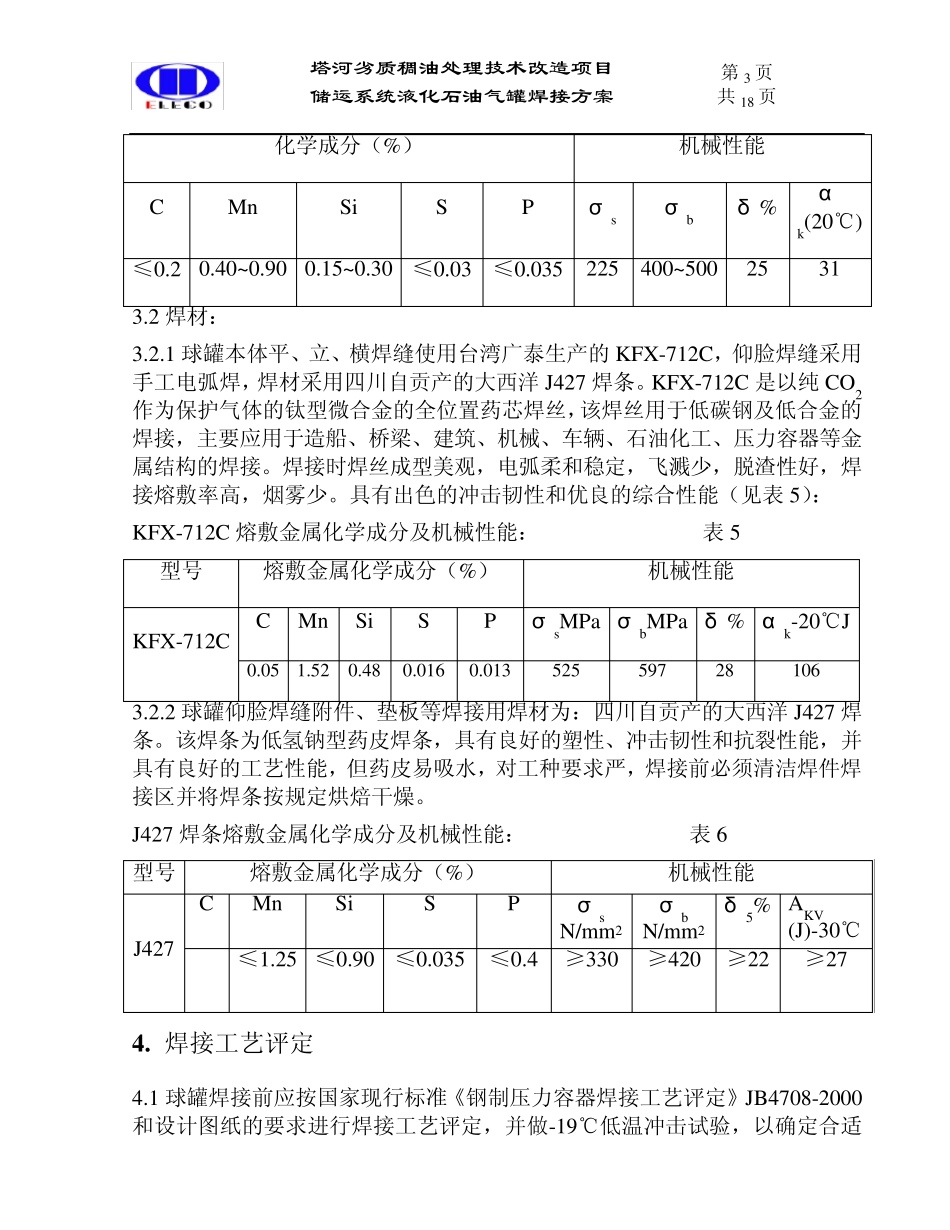

塔河劣质稠油处理技术改造项目 储运系统液化石油气罐焊接方案 第1 页 共18 页 球罐焊接方案 1 . 概述 本方案是为新疆库车塔河稠油技改工程石油液化气罐区三台1000m3 液化石油气罐编制的。该球罐容积为1000 m3，公称直径为12300mm，板材为20R，壁厚为48mm，结构型式为混合三带式。 1.1：工程地点：新疆库车 1.2 球罐结构型式及参数： 结构型式见图1：设计技术参数见表1： 图1 球罐设计技术参数： 表1 位号 数量(台) 内径（mm） 壁厚(mm） 材质 介质 设计压力MPa 设计温度℃ 水压试验压力MPa 气密试验压力MPa 类别 T-2306 3 12300 48 20R 液化石油气 1.77 -19~50℃ 2.26 1.77 Ⅲ 1.3 球罐主要构成及焊接工作量（见表2、表3） 球罐主要实物构成（单台） 表2 塔河劣质稠油处理技术改造项目 储运系统液化石油气罐焊接方案 第2 页 共18 页 部位 球壳板数量 厚度（m m ） 重量 赤道带 16 48 100176 Kg 上/下极边板 8 48 42384Kg 上/下极侧板 4 48 25432Kg 上/下极中板 2 48 12318 Kg 支柱 8 9952 Kg 拉柱 16 4774Kg 人孔 2 1892Kg 接管 球壳总重 197330 Kg 球罐本体焊缝分布及焊接工作量： 表3 焊接部位 单位 工程量 备注 赤道带纵缝 米 116 上下极带边板纵缝 米 11 上下极带中板纵缝 米 28.5 上下极带大环缝 米 64.2 上下极带大环缝 米 49.9 上下人孔 米 6.9 合计 米 276.5 2 . 编制依据 2.1 技术文件； 2.2 球罐建筑施工合同； 2.3 行业有关标准规范： GB12337-98《钢制球形储罐》 GB50094-98《球形储罐施工及验收规范》 GB150-98《钢制压力容器》 1999 年版《压力容器安全技术监察规程》 3 . 材质分析 3.1 母材：该三台球罐壳体材料为国产优质低碳钢20R。该材料综合机械性能良好，含碳量与碳当量低，具有良好的加工性能和焊接性能。 球壳用 20R 钢板化学成分及机械性能： 表4 塔河劣质稠油处理技术改造项目 储运系统液化石油气罐焊接方案 第3 页 共18 页 化学成分（%） 机械性能 C Mn Si S P σ s σ b δ % αk(20℃) ≤0.2 0.40~ 0.90 0.15~ 0.30 ≤0.03 ≤0.035 225 400~ 500 25 31 3.2 焊材： 3.2.1 球罐本体平、立、横焊缝使用台湾广泰生产的 KFX-712C，仰脸焊缝采用手工电弧焊，焊材采用四川自贡产的大西洋 J427 焊条。KFX-712C 是以纯 CO2作为保护气体...
