理光复印机维修代码表SCVIP专享

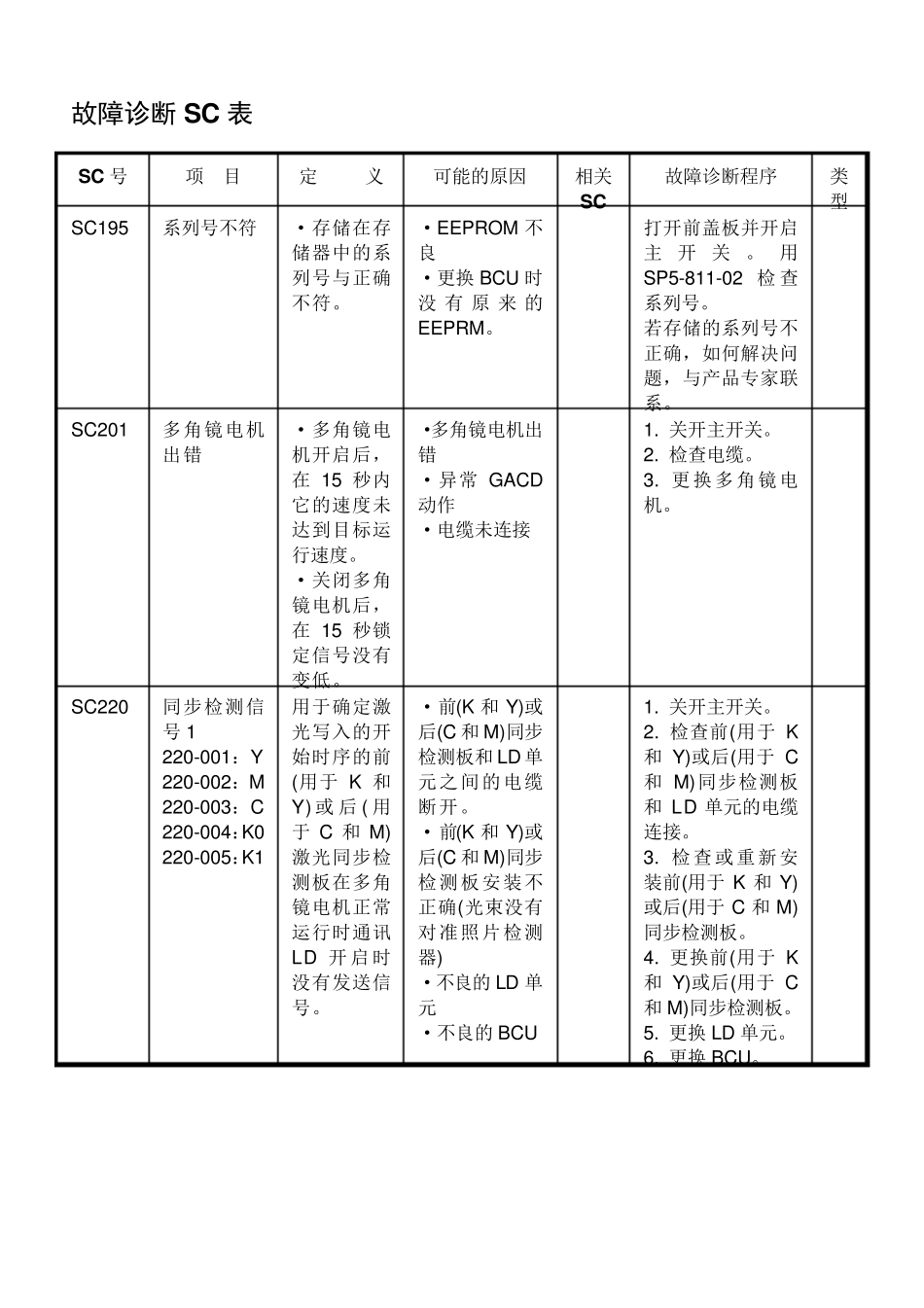

故障诊断 SC 表 SC 号 项 目 定 义 可能的原因 相关SC 故障诊断程序 类型 SC195 系列号不符 ·存储在存储器中的系列号与正确不符。 ·EEPROM 不良 ·更换 BCU 时没 有 原来 的EEPRM。 打开前盖板并开启主 开 关。 用SP5-811-02 检 查系列号。 若存储的系列号不正确，如何解决问题，与产品专家联系。 SC201 多角镜电机出错 ·多角镜电机开启后，在 15 秒内它的速度未达到目标运行速度。 ·关闭多角镜电机后，在 15 秒锁定信号没有变低。 ·多角镜电机出错 ·异常 GACD动作 ·电缆未连接 1. 关开主开关。 2. 检查电缆。 3. 更换多角镜电机。 SC220 同步检测信号1 220-001：Y 220-002：M 220-003：C 220-004：K0 220-005：K1 用于确定激光写入的开始时序的前(用于 K 和Y) 或 后 ( 用于 C 和 M)激光同步检测板在多角镜电机正常运行时通讯LD 开 启 时没有发送信号。 ·前(K 和 Y)或后(C 和 M)同步检测板和 LD 单元之间的电缆断开。 ·前(K 和 Y)或后(C 和 M)同步检测板安装不正确(光束没有对准照片检测器) ·不良的LD 单元 ·不良的BCU 1. 关开主开关。 2. 检查前(用于 K和 Y)或后(用于 C和 M)同步检测板和 LD 单元的电缆连接。 3. 检查或重新安装前(用于 K 和 Y)或后(用于 C 和 M)同步检测板。 4. 更换前(用于 K和 Y)或后(用于 C和 M)同步检测板。 5. 更换 LD 单元。 6. 更换 BCU。 SC 号 项 目 定 义 可能的原因 相关SC 故障诊断程序 类型 SC221 同步检测信号出错2 221-001：Y 221-002：M 221-003：C 221-004：K 连续10 次没有正确地完成主扫描长度的检测。 用于主扫描长度检测的前(C 和M)或后(K 和Y)的激光同步检测板自动修正主扫描放大。 ·前(C 和M) 或后(K和Y)同步检测板和LD 单元损坏 或电 缆断开。 ·前(C 和M) 或后(K和Y)同步检测板安装不当(光束 没有对准 照 片 检测器) ·前(C 和M) 或后(K和Y)同步检测板不良。 ·不良 LD单元 执 行 以 下 任 意 一 项后，打印 10 份或10份以上的作业来看一下是否显示相同SC代码。 1. 关开主开关。 2. 检查或更换前(C和M)或后(K 和Y)同步检测板和LD 单元的连接。 3. 检查和重新安装前(C 和M)或后(K 和Y)同步检测板。 4. 更换前(C 和M)或(K 和Y)同步检测板。 5. 更换 LD 单元。 6. 更换 BCU。 若不能更换同步检...
