理论力学习题

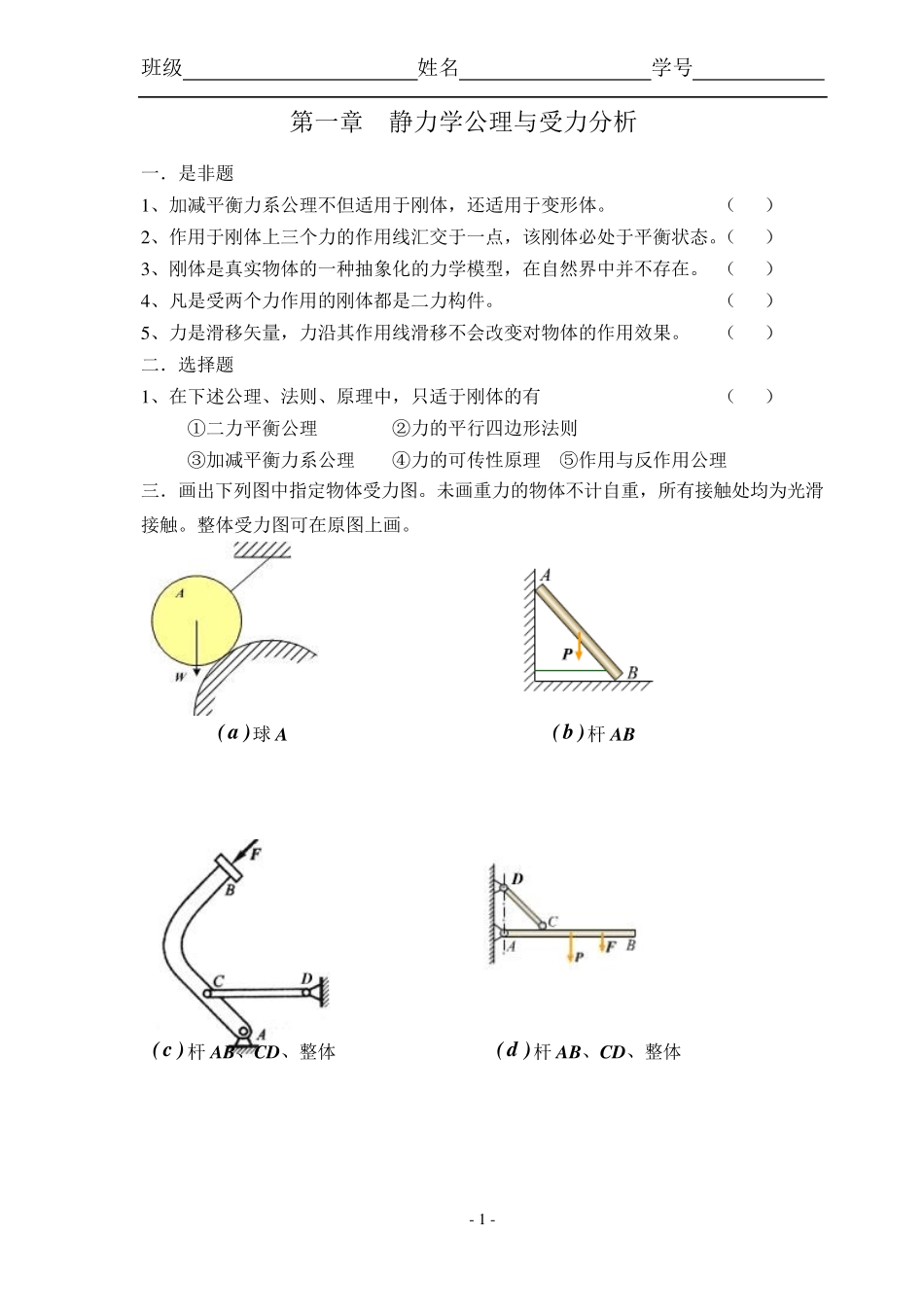

班级 姓名 学号 - 1 - 第一章 静力学公理与受力分析(1) 一．是非题 1 、加减平衡力系公理不但适用于刚体，还适用于变形体。 （ ） 2 、作用于刚体上三个力的作用线汇交于一点，该刚体必处于平衡状态。（ ） 3 、刚体是真实物体的一种抽象化的力学模型，在自然界中并不存在。 （ ） 4 、凡是受两个力作用的刚体都是二力构件。 （ ） 5 、力是滑移矢量，力沿其作用线滑移不会改变对物体的作用效果。 （ ） 二．选择题 1 、在下述公理、法则、原理中，只适于刚体的有 （ ） ①二力平衡公理 ②力的平行四边形法则 ③加减平衡力系公理 ④力的可传性原理 ⑤作用与反作用公理 三．画出下列图中指定物体受力图。未画重力的物体不计自重，所有接触处均为光滑接触。整体受力图可在原图上画。 )a(球 A )b(杆 AB )c(杆 AB、CD、整体 )d(杆 AB、CD、整体 - 2 - )e(杆AC、CB、整体 )f(杆AC、CD、整体 四．画出下列图中指定物体受力图。未画重力的物体不计自重，所有接触处均为光滑接触。多杆件的整体受力图可在原图上画。 )a(球 A、球 B、整体 )b(杆BC、杆AC、整体 班级 姓名 学号 - 3 - 第一章 静力学公理与受力分析（2） 一．画出下列图中指定物体受力图。未画重力的物体不计自重，所有接触处均为光滑接触。整体受力图可在原图上画。 WADBCEOriginal Figu reADBCEWWFAxFAyFBFBD of the entire frame )a(杆AB、BC、整体 )b(杆AB、BC、轮 E、整体 )c(杆AB、CD、整体 )d(杆BC 带铰、杆AC、整体 - 4 - )e(杆CE、AH、整体 )f(杆AD、杆DB、整体 )g(杆AB 带轮及较 A、整体 )h(杆AB、AC、AD、整体 班级 姓名 学号 - 5 - 第二章 平面汇交和力偶系 一．是非题 1、因为构成力偶的两个力满足F= - F’，所以力偶的合力等于零。 （ ） 2、用解析法求平面汇交力系的合力时，若选用不同的直角坐标系，则所求得的合力不同。 （ ） 3、 力偶矩就是力偶。 （ ） 二． 电动机重 P=500N，放在水平梁 AC 的中央，如图所示。梁的A 端以铰链固定，另一端以撑杆 BC 支持，撑杆与水平梁的交角为300。忽略梁和撑杆的重量，求撑杆BC 的内力及铰支座 A 的约束力。()(kN5F,kN5FBCA压力) 三. 拔桩机如图，图示位置 DC 水平、AC 垂直，若 4，N400P ，求木桩所受的力F，并求两力的比值：?P/F(204P/F,kN8.81F) - 6 - 四．一大小为50N ...
