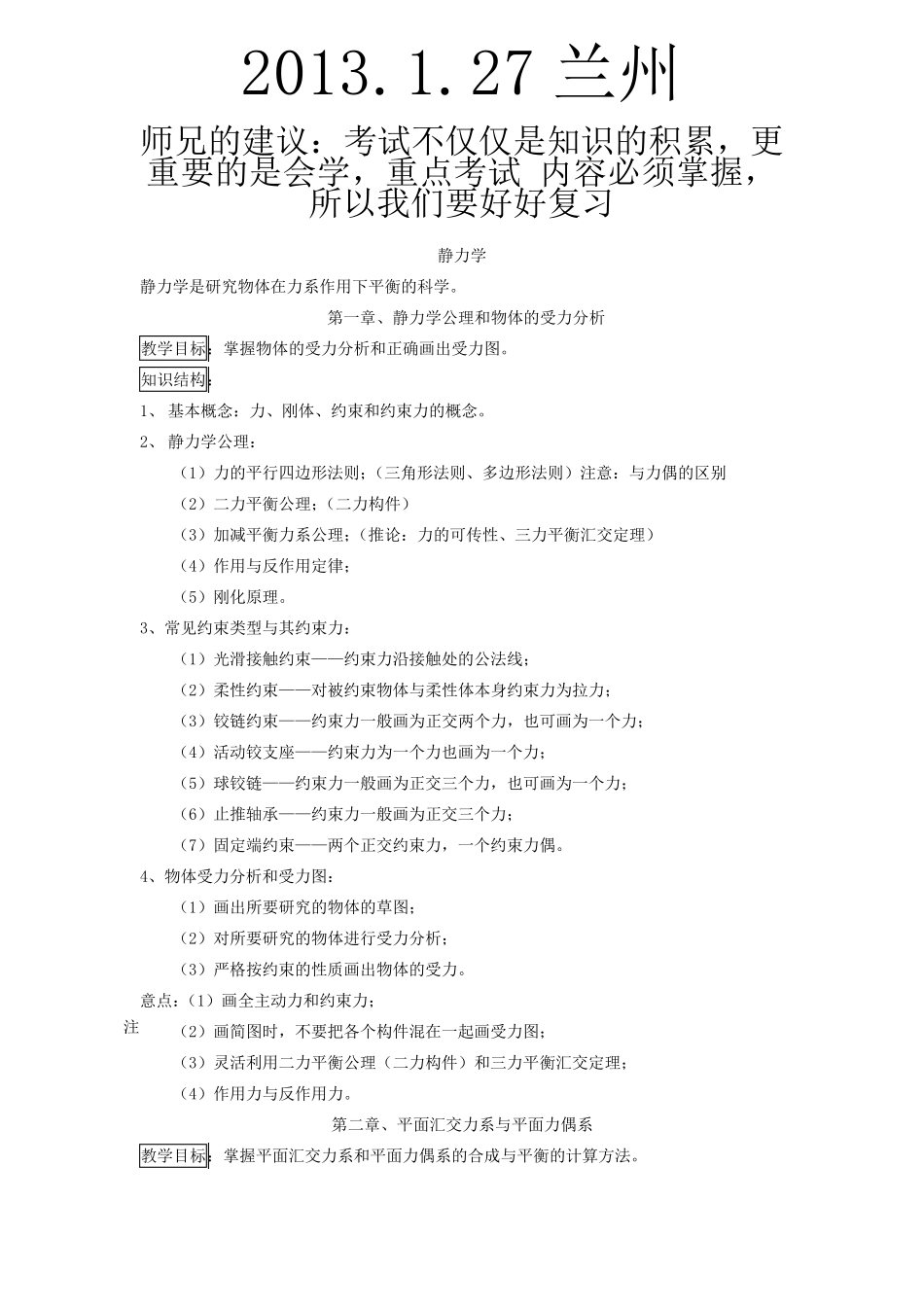

2013.1.27 兰州 师兄的建议：考试不仅仅是知识的积累，更重要的是会学，重点考试 内容必须掌握，所以我们要好好复习 静力学 静力学是研究物体在力系作用下平衡的科学。 第一章、静力学公理和物体的受力分析 教学目标：掌握物体的受力分析和正确画出受力图。 知识结构： 1、 基本概念：力、刚体、约束和约束力的概念。 2、 静力学公理： （1）力的平行四边形法则；（三角形法则、多边形法则）注意：与力偶的区别 （2）二力平衡公理；（二力构件） （3）加减平衡力系公理；（推论：力的可传性、三力平衡汇交定理） （4）作用与反作用定律； （5）刚化原理。 3、常见约束类型与其约束力： （1）光滑接触约束——约束力沿接触处的公法线； （2）柔性约束——对被约束物体与柔性体本身约束力为拉力； （3）铰链约束——约束力一般画为正交两个力，也可画为一个力； （4）活动铰支座——约束力为一个力也画为一个力； （5）球铰链——约束力一般画为正交三个力，也可画为一个力； （6）止推轴承——约束力一般画为正交三个力； （7）固定端约束——两个正交约束力，一个约束力偶。 4、物体受力分析和受力图： （1）画出所要研究的物体的草图； （2）对所要研究的物体进行受力分析； （3）严格按约束的性质画出物体的受力。 意点：（1）画全主动力和约束力； （2）画简图时，不要把各个构件混 在一起 画受力图； （3）灵 活利 用二力平衡公理（二力构件）和三力平衡汇交定理； （4）作用力与反作用力。 第二章、平面 汇交力系与平面 力偶系 教学目标：掌握平面 汇交力系和平面 力偶系的合 成 与平衡的计 算 方 法。 注 知识结构： 1、平面汇交力系： （1）几何法（合成：力多边形法则；平衡：力多边形自行封闭） （2）解析法（合成：合力大小与方向用解析式；平衡：平衡方程 0xF ， 0yF ） 意点：（1）投影轴尽量与未知力垂直；（投影轴不一定相互垂直） （2）对于二力构件，一般先设为拉力，若求出负值，说明受压。 2、平面力对点之矩—— OMFh F，逆时针正，反之负 意点：灵活利用合力矩定理 3、平面力偶系： （1）力偶：由两个等值、反向、平行不共线的力组成的力系。 （2）力偶矩：MFh ，逆时针正，反之负。 （3）力偶的性质： [1]、力偶中两力在任何轴上的投影为零； [2]、力偶对任何点取矩均等于力偶矩，不随矩心的改变而改变；（与力矩不同） [3]、若...
