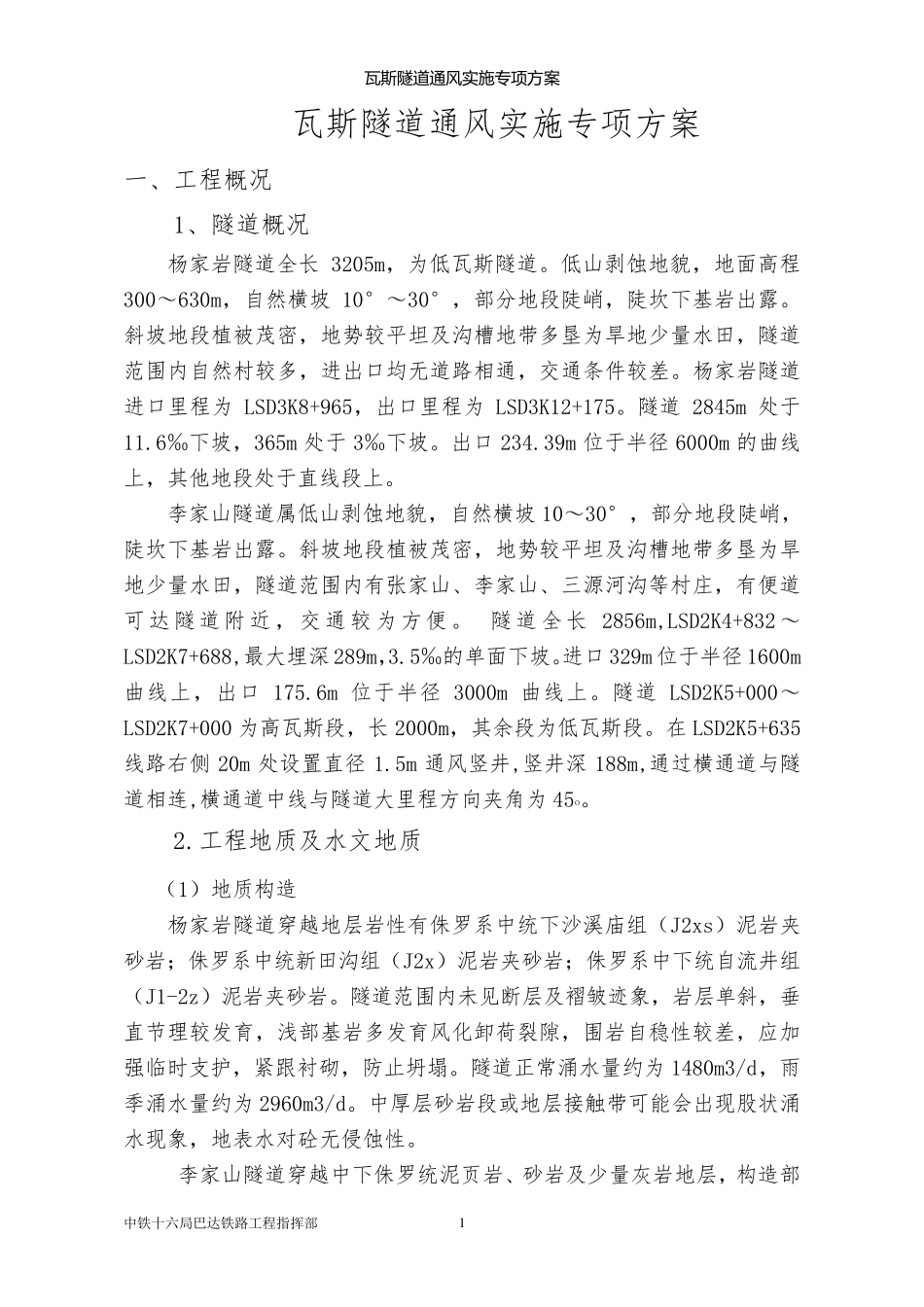

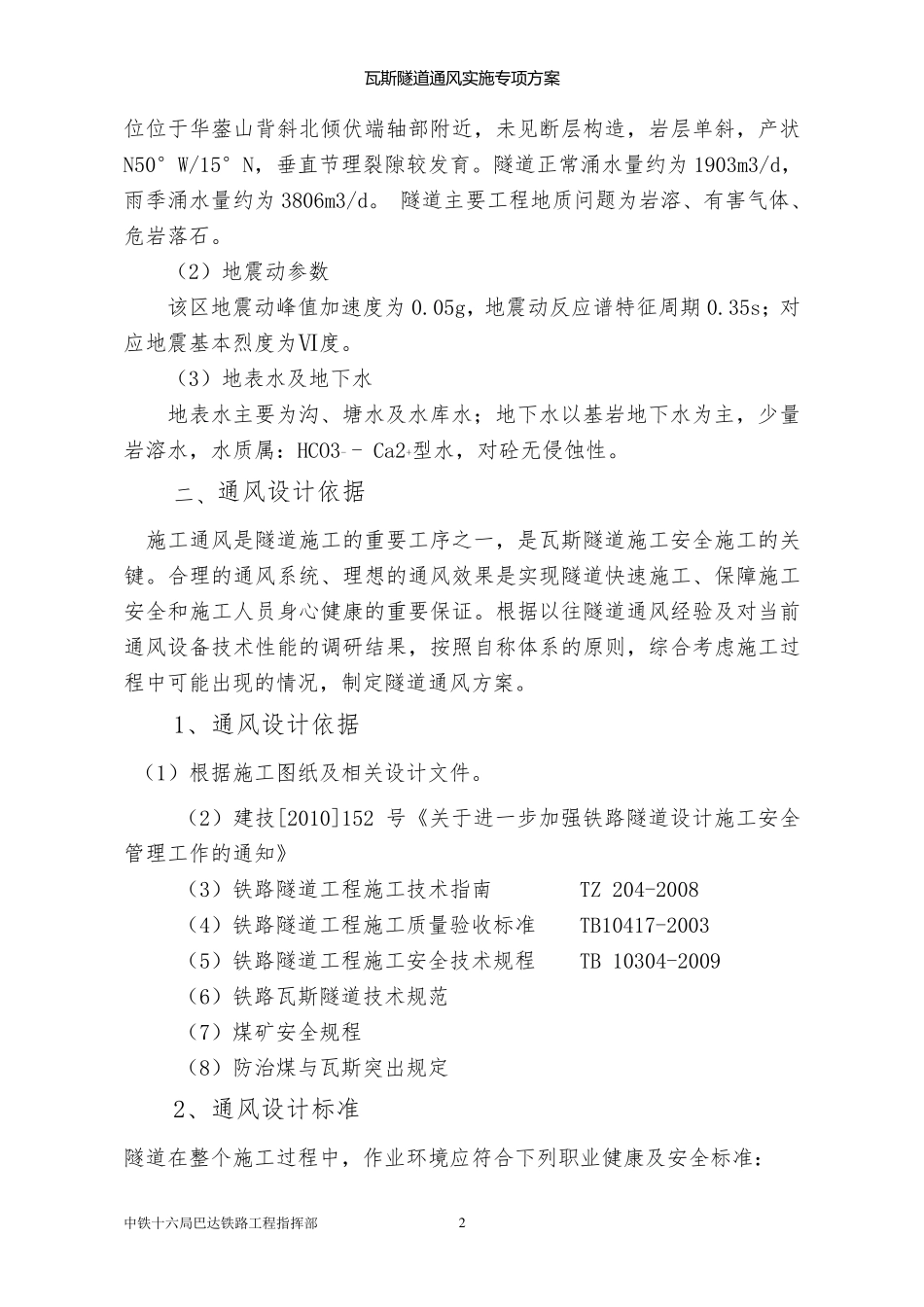

瓦 斯 隧 道 通 风 实 施 专项方案 中铁十六局巴达铁路工程指挥部 1 瓦斯隧道通风实施专项方案 一、工程概况 1、隧道概况 杨家岩隧道全长3205m，为低瓦斯隧道。低山剥蚀地貌，地面高程300～630m，自然横坡10°～30°，部分地段陡峭，陡坎下基岩出露。斜坡地段植被茂密，地势较平坦及沟槽地带多垦为旱地少量水田，隧道范围内自然村较多，进出口均无道路相通，交通条件较差。杨家岩隧道进口里程为LSD3K8+965，出口里程为LSD3K12+175。隧道2845m 处于11.6‰下坡，365m 处于 3‰下坡。出口 234.39m 位于半径 6000m 的曲线上，其他地段处于直线段上。 李家山隧道属低山剥蚀地貌，自然横坡10～30°，部分地段陡峭，陡坎下基岩出露。斜坡地段植被茂密，地势较平坦及沟槽地带多垦为旱地少量水田，隧道范围内有张家山、李家山、三源河沟等村庄，有便道可 达 隧道附 近 ，交 通较 为方便 。 隧道全长2856m,LSD2K4+832 ～LSD2K7+688,最大埋深 289m，3.5‰的单面下坡。进口 329m 位于半径 1600m曲线上，出口 175.6m 位于半径 3000m 曲线上。隧道LSD2K5+000～LSD2K7+000 为高瓦斯段，长2000m，其余段为低瓦斯段。在 LSD2K5+635线路右侧 20m 处设置直径 1.5m 通风竖井,竖井深 188m,通过横通道与隧道相连,横通道中线与隧道大里程方向夹角为45o。 2.工程地质及水文地质 （1）地质构造 杨家岩隧道穿越地层岩性有侏罗系中统下沙溪庙组（J2xs）泥岩夹砂岩；侏罗系中统新田沟组（J2x）泥岩夹砂岩；侏罗系中下统自流井组（J1-2z）泥岩夹砂岩。隧道范围内未见断层及褶皱迹 象 ，岩层单斜，垂直节 理 较发 育 ，浅 部基岩多发 育 风化 卸 荷 裂 隙 ，围岩自稳 性较差，应 加强 临 时 支 护 ，紧 跟 衬 砌 ，防 止 坍 塌 。隧道正 常 涌 水量约 为1480m3/d，雨季 涌 水量约 为2960m3/d。中厚 层砂岩段或 地层接 触 带可能 会 出现 股 状 涌水现 象 ，地表 水对 砼 无侵 蚀性。 李家山隧道穿越中下侏罗统泥页 岩、砂岩及少量灰 岩地层，构造部瓦 斯 隧 道 通 风 实 施 专项方案 中铁十六局巴达铁路工程指挥部 2 位位于华蓥山背斜北倾伏端轴部附近，未见断层构造，岩层单斜，产状 N50°W/15°N，垂直节理裂隙较发育。隧道正常涌水量约为 1903m3/d，雨季涌水量约为 3806m3/d。 隧道主要工程地质问题为岩溶、有害气体、危岩落石。 （2）地震动参数 ...
