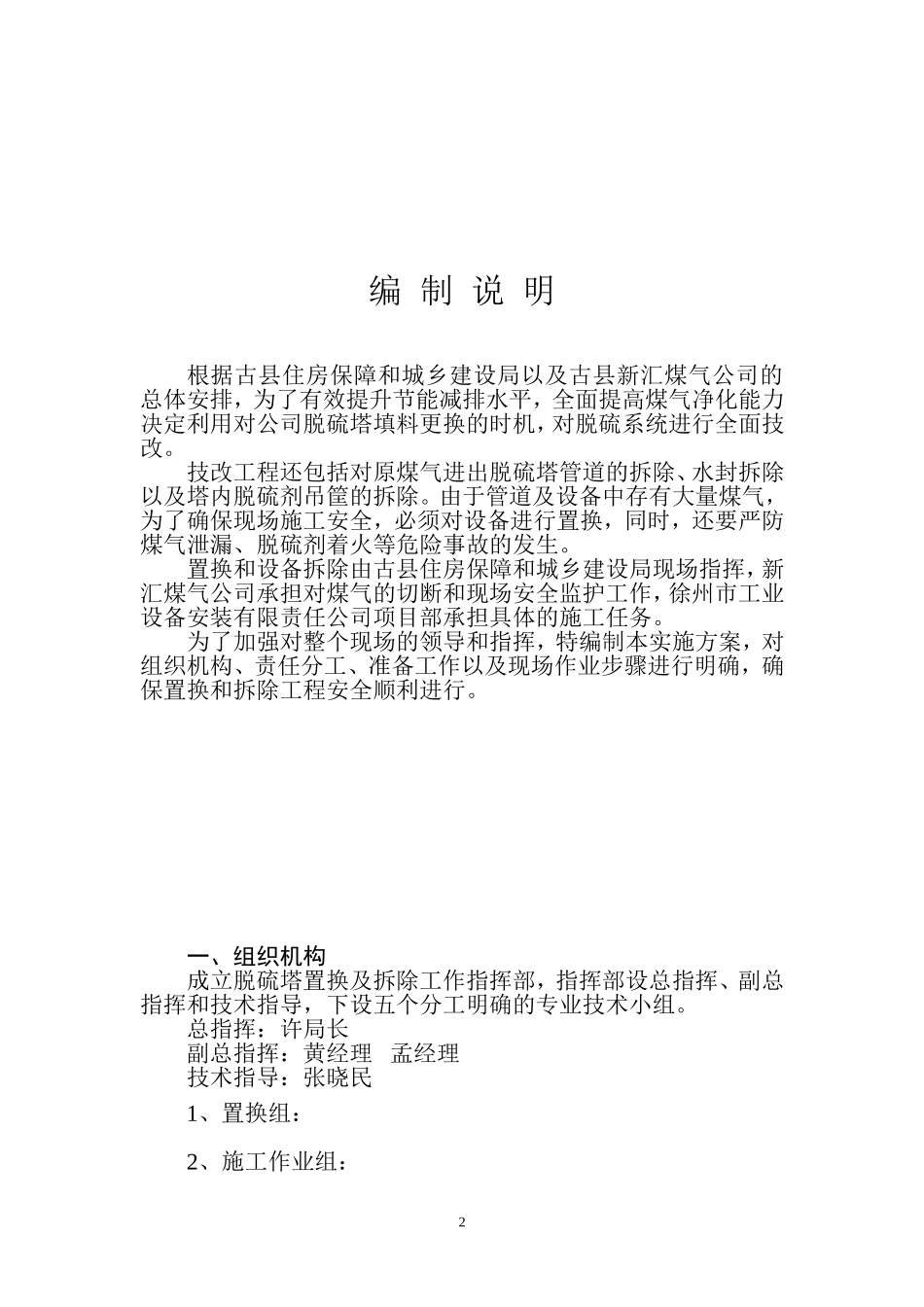

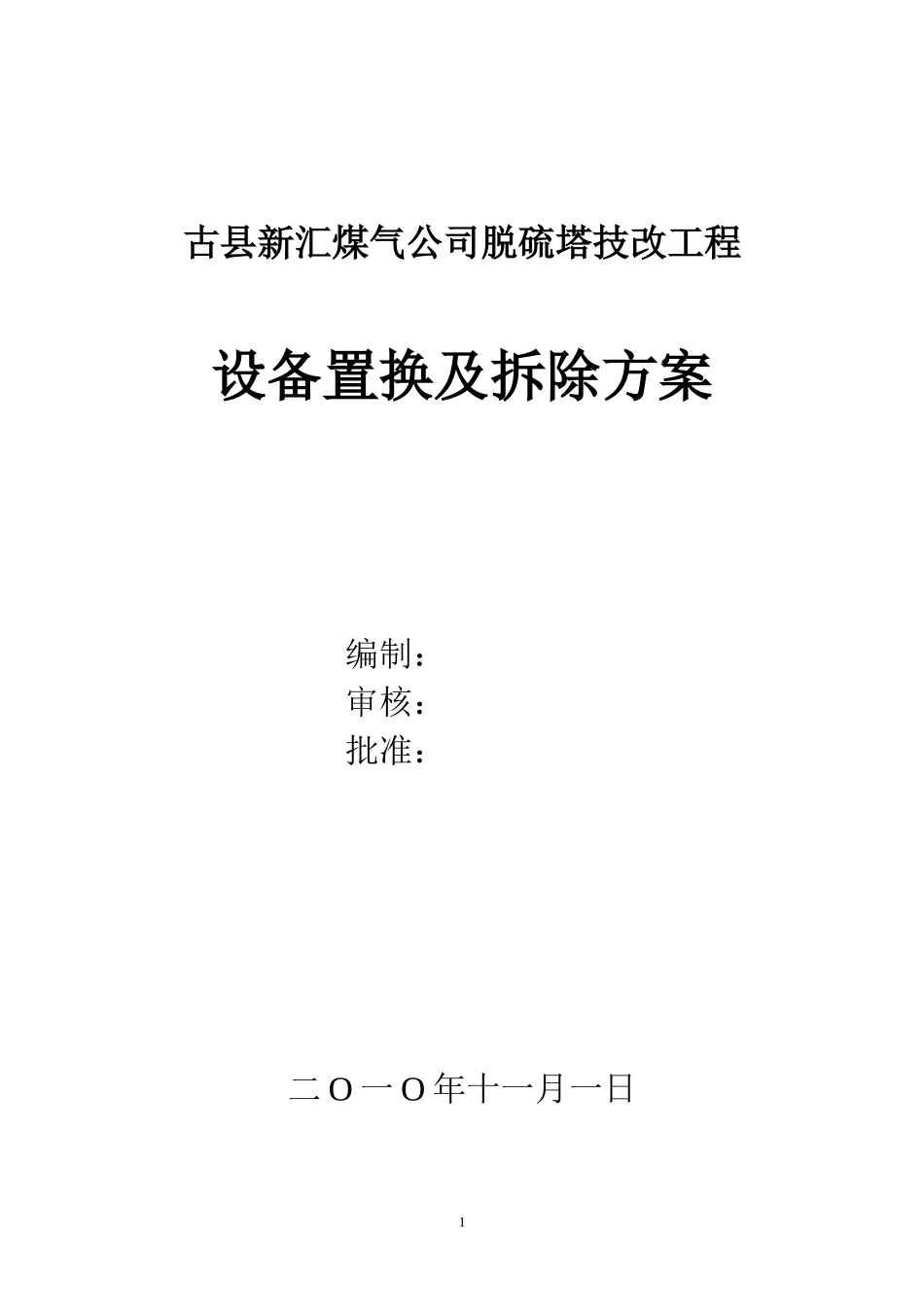

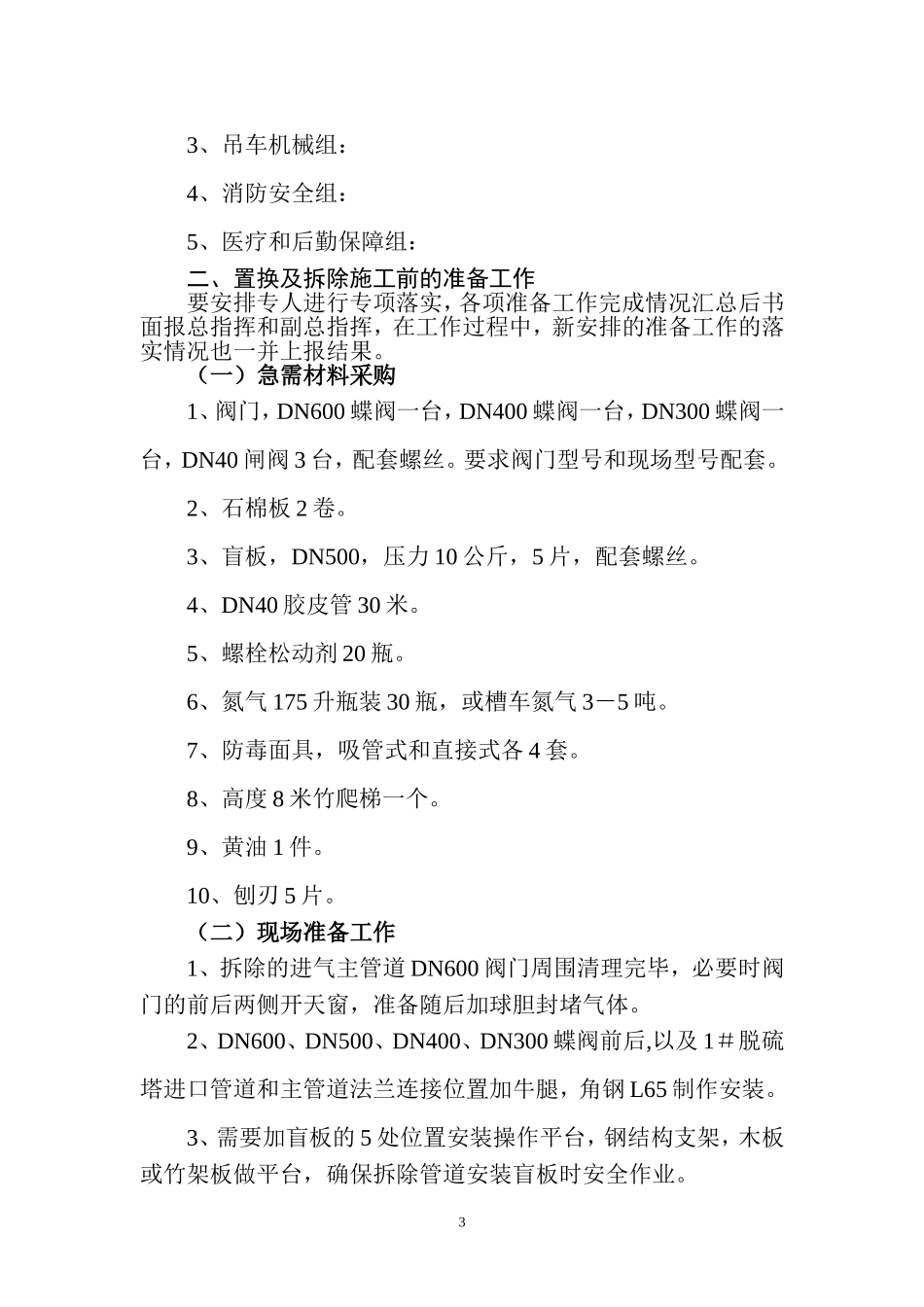

古县新汇煤气公司脱硫塔技改工程设备置换及拆除方案编制：审核：批准：二O一O年十一月一日1编制说明根据古县住房保障和城乡建设局以及古县新汇煤气公司的总体安排，为了有效提升节能减排水平，全面提高煤气净化能力决定利用对公司脱硫塔填料更换的时机，对脱硫系统进行全面技改。技改工程还包括对原煤气进出脱硫塔管道的拆除、水封拆除以及塔内脱硫剂吊筐的拆除。由于管道及设备中存有大量煤气，为了确保现场施工安全，必须对设备进行置换，同时，还要严防煤气泄漏、脱硫剂着火等危险事故的发生。置换和设备拆除由古县住房保障和城乡建设局现场指挥，新汇煤气公司承担对煤气的切断和现场安全监护工作，徐州市工业设备安装有限责任公司项目部承担具体的施工任务。为了加强对整个现场的领导和指挥，特编制本实施方案，对组织机构、责任分工、准备工作以及现场作业步骤进行明确，确保置换和拆除工程安全顺利进行。一、组织机构成立脱硫塔置换及拆除工作指挥部，指挥部设总指挥、副总指挥和技术指导，下设五个分工明确的专业技术小组。总指挥：许局长副总指挥：黄经理孟经理技术指导：张晓民1、置换组：2、施工作业组：23、吊车机械组：4、消防安全组：5、医疗和后勤保障组：二、置换及拆除施工前的准备工作要安排专人进行专项落实，各项准备工作完成情况汇总后书面报总指挥和副总指挥，在工作过程中，新安排的准备工作的落实情况也一并上报结果。（一）急需材料采购1、阀门，DN600蝶阀一台，DN400蝶阀一台，DN300蝶阀一台，DN40闸阀3台，配套螺丝。要求阀门型号和现场型号配套。2、石棉板2卷。3、盲板，DN500，压力10公斤，5片，配套螺丝。4、DN40胶皮管30米。5、螺栓松动剂20瓶。6、氮气175升瓶装30瓶，或槽车氮气3－5吨。7、防毒面具，吸管式和直接式各4套。8、高度8米竹爬梯一个。9、黄油1件。10、刨刃5片。（二）现场准备工作1、拆除的进气主管道DN600阀门周围清理完毕，必要时阀门的前后两侧开天窗，准备随后加球胆封堵气体。2、DN600、DN500、DN400、DN300蝶阀前后,以及1＃脱硫塔进口管道和主管道法兰连接位置加牛腿，角钢L65制作安装。3、需要加盲板的5处位置安装操作平台，钢结构支架，木板或竹架板做平台，确保拆除管道安装盲板时安全作业。34、现场所有需要拆解的阀门、法兰连接位置的所有螺栓进行置换或松动处理。5、储配站围墙南侧清理20米位置，以备吊车作业和放置拆除的脱硫剂吊筐使用。6、铺设供水管道引至脱硫塔顶部平台，然后安装阀门，胶管接至塔顶。7、切断脱硫塔进气管道底部排污DN50管道，作为置换时氮气或蒸汽进气入口，并根据介质来源情况，做好管道对接的材料准备。8、预制石棉垫DN600三个，DN500八个，DN400三个，DN300三个。用帆布或彩条布缝制口袋，口袋周长2米，长度5－6米。9、氧气、乙炔各一瓶，割刀2把，焊机一台，鼓风机1台，放在现场，三芯电缆线50米。10、各种工具准备到位，包括与螺丝型号配套的梅花扳手、开口扳手，管钳，加力杆，撬棍，活扳手等工具。11、消防水和灭火器材准备到位。12、施工人员的其他劳动保护用品准备到位，包括手套、安全帽、安全带等。（三）需要提前安排的各项工作1、焦化厂消防车提前安排，车内备足消防水。2、落实医疗救护措施，现场需要医生1人，护士1人。3、置换介质的安排部属。蒸汽或氮气提前安排到位。4、做好后勤保障工作，对现场饮水以及工作餐提前进行安排5、带气操作人员一律穿棉质工作服，防止发生静电。（四）其他工作要求41、做好请示汇报，各项准备工作进展情况都要如实及时上报2、置换工作人员要提前学习讨论方案，熟知自己的工作内容和操作步骤。三、操作规程本次置换和拆除工程计划分以下四部分进行，一是主管道阀门更换，二是管道和设备置换，三是脱硫剂拆除，四是管道及水封吹扫和拆除。第一部分主管道阀门更换预计大约需要3小时时间，储配站运行工配合4人，施工人员4人，备员2人，吊车2人，其他安全人员适当安排。1．1DN600蝶阀更换，采取8T吊车进行拆除和安装。1．2关闭总气源阀门，关闭进气柜阀门。1．3对管道中的煤气进行放散，管道煤气压力0Pa。1．4拆除阀门连接的所有螺栓。1．5用千斤顶开阀门...
