生物质采暖锅炉使用说明书

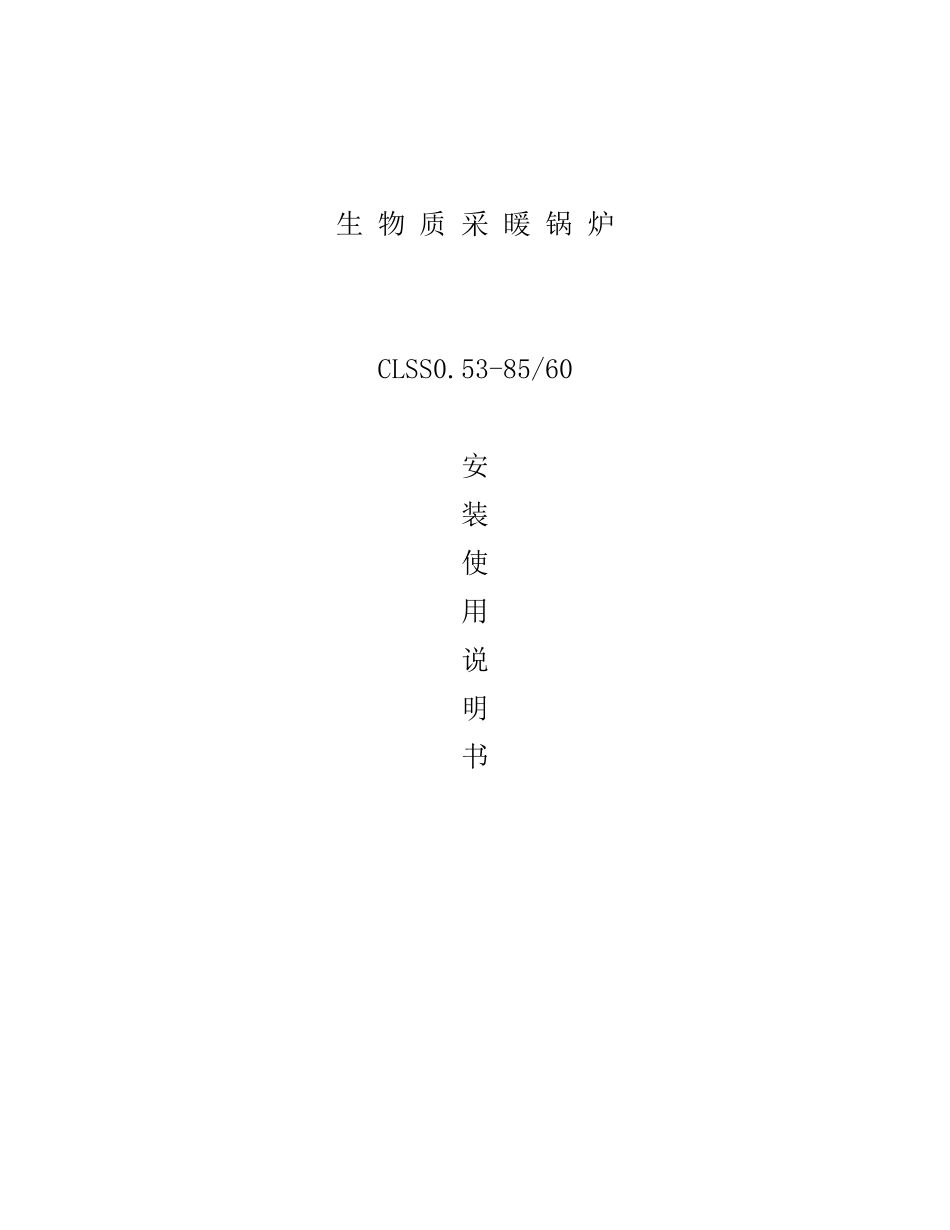

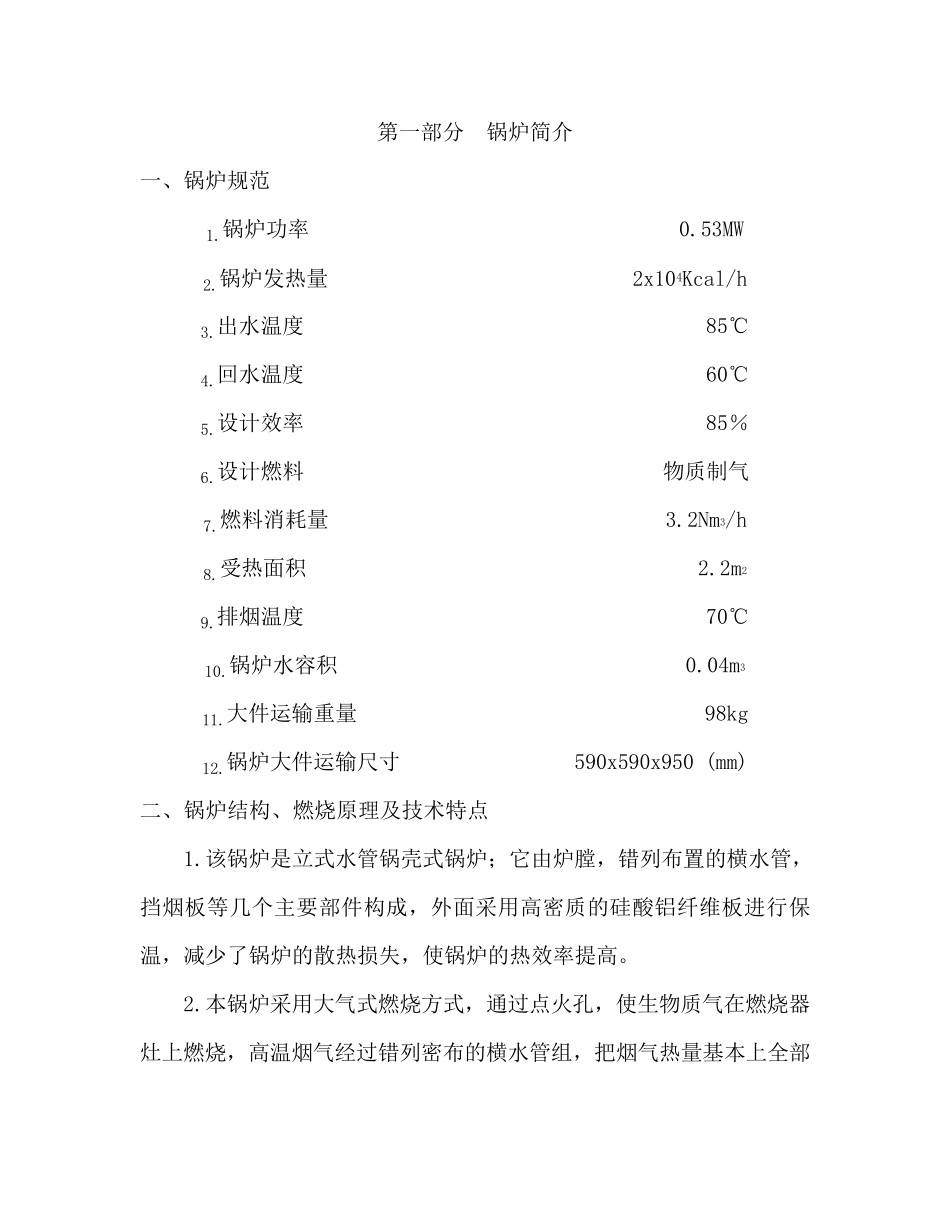

生 物 质 采 暖 锅 炉 CLSS0.53-85/60 安 装 使 用 说 明 书 第一部分 锅炉简介 一、锅炉规范 1.锅炉功率 0.53MW 2.锅炉发热量 2x104Kcal/h 3.出水温度 85℃ 4.回水温度 60℃ 5.设计效率 85％ 6.设计燃料 物质制气 7.燃料消耗量 3.2Nm3/h 8.受热面积 2.2m2 9.排烟温度 70℃ 10.锅炉水容积 0.04m3 11.大件运输重量 98kg 12.锅炉大件运输尺寸 590x590x950 (mm) 二、锅炉结构、燃烧原理及技术特点 1.该锅炉是立式水管锅壳式锅炉；它由炉膛，错列布置的横水管，挡烟板等几个主要部件构成，外面采用高密质的硅酸铝纤维板进行保温，减少了锅炉的散热损失，使锅炉的热效率提高。 2.本锅炉采用大气式燃烧方式，通过点火孔，使生物质气在燃烧器灶上燃烧，高温烟气经过错列密布的横水管组，把烟气热量基本上全部吸收，排出锅炉外的烟气温度不超过70℃。 3.锅炉热效率高，有很好的节能效果。 第二部分 锅炉安装使用说明 一、安装前的准备工作 1.人员配备 锅炉安装必须有专人负责、司炉参加，配备管工、钳工、起重工、冷作工、电焊工。 2.组织有关人员学习资料 3.设备验收 锅炉运到后，应按制造厂的出厂清单，对其进行逐一清点。根据锅炉安装图，复核设备的完整性，检查锅炉在运输过程中是否有损坏、变形等情况。 4.确定安装地点 安装地点最好能接近供热地点，以缩短送水管路，降低基建费用，减少管路的散热损失。同时，要考虑补给水和排水方便，燃料和灰渣的存放与运输方便。 5.锅炉房布置应符合《工业锅炉房设计规范》规定。 6.地基施 工，锅炉应放在水泥 基础 上 ，基础 厚 度要根据实 际 土 层 承载 能力 由 使用单位 确定。 7.锅炉大 件 在卸 车 时，注 意 用钢 丝 绳 吊 装时不可 损坏锅炉大 件 的任何部分。 8.锅炉大件如需起吊，其起重设备能力应按照锅炉的实际重量和现场情况决定，起吊位置应符合规定，切勿任意在其它位置上起吊。 二、锅炉本体的安装 锅炉搬运到安装地点后应先复核锅炉外形尺寸是否符合安装空间位 置要求。确定可以安装后，应先在地基基础上划出锅炉本体安装基准线。 锅炉在基础上就位后，应保证锅炉本体与地面的垂直度，底座和基础 平面应接触良好，之间空隙要加垫以防漏风。 三、尾部烟道的安装 锅炉大件安装完毕后，将烟道、等按规定装配好，烟道安装时法兰间垫石棉绳，并采用吊线的方法检查连接烟管的垂直度，如有偏差可改变法...
