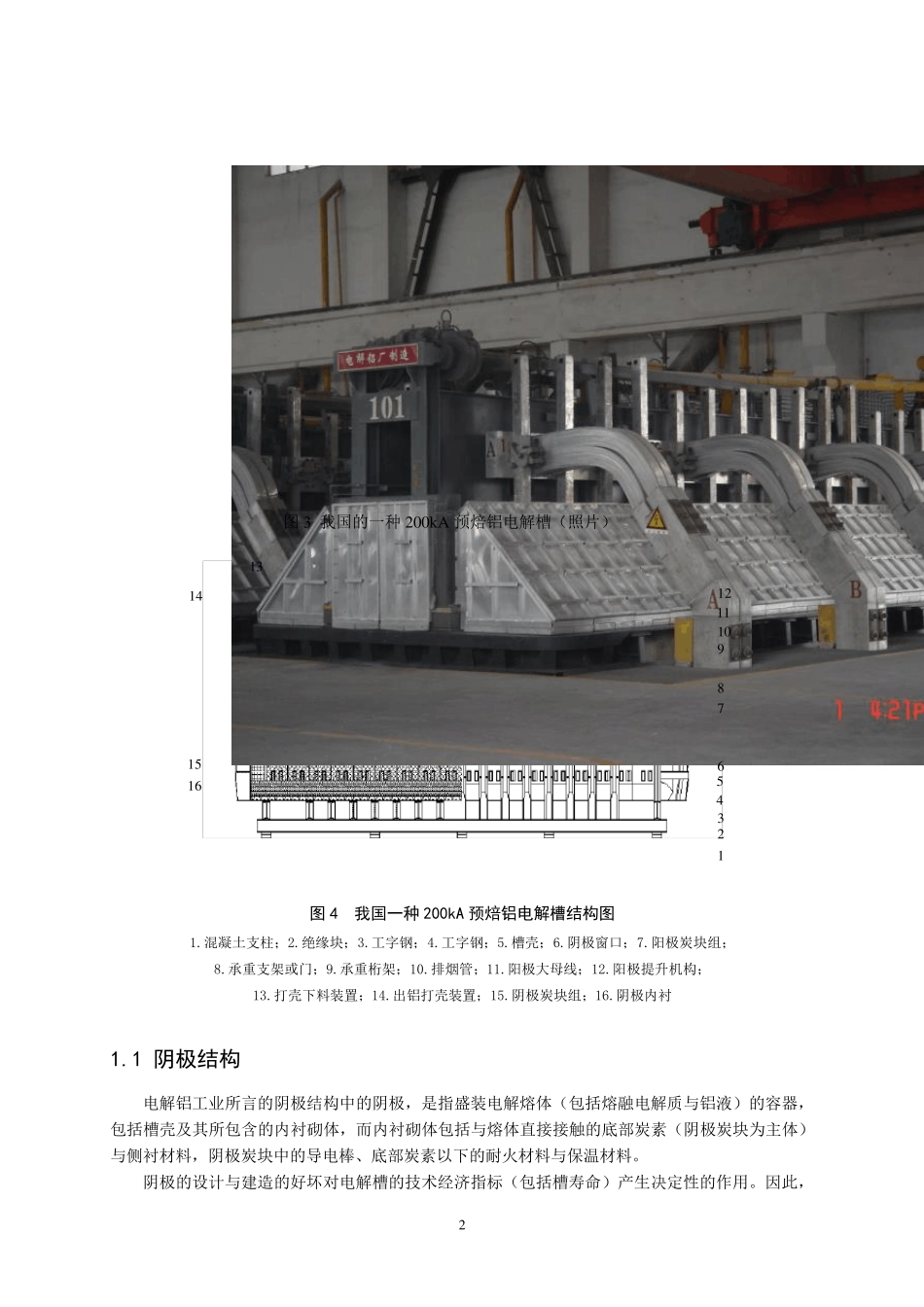

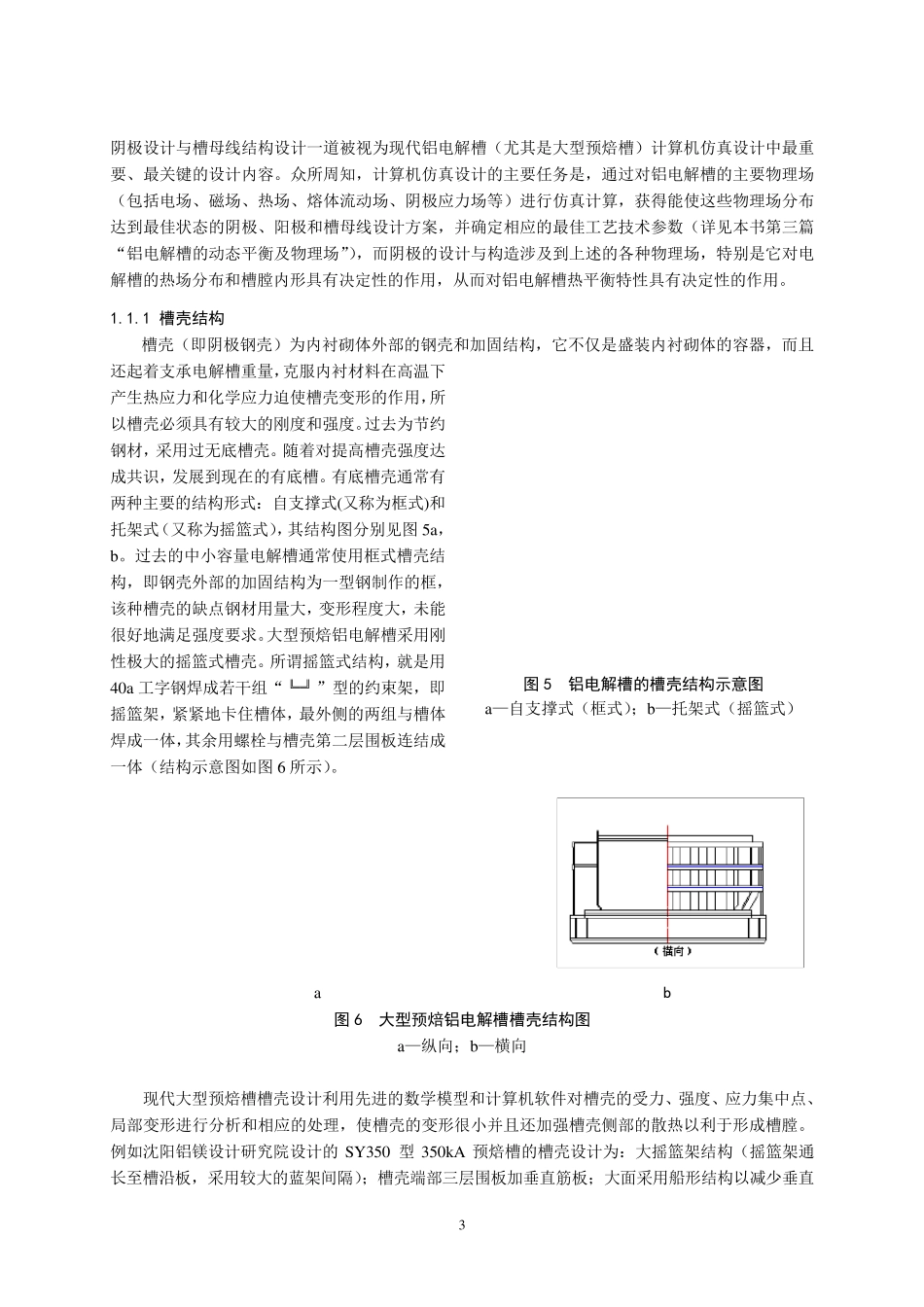

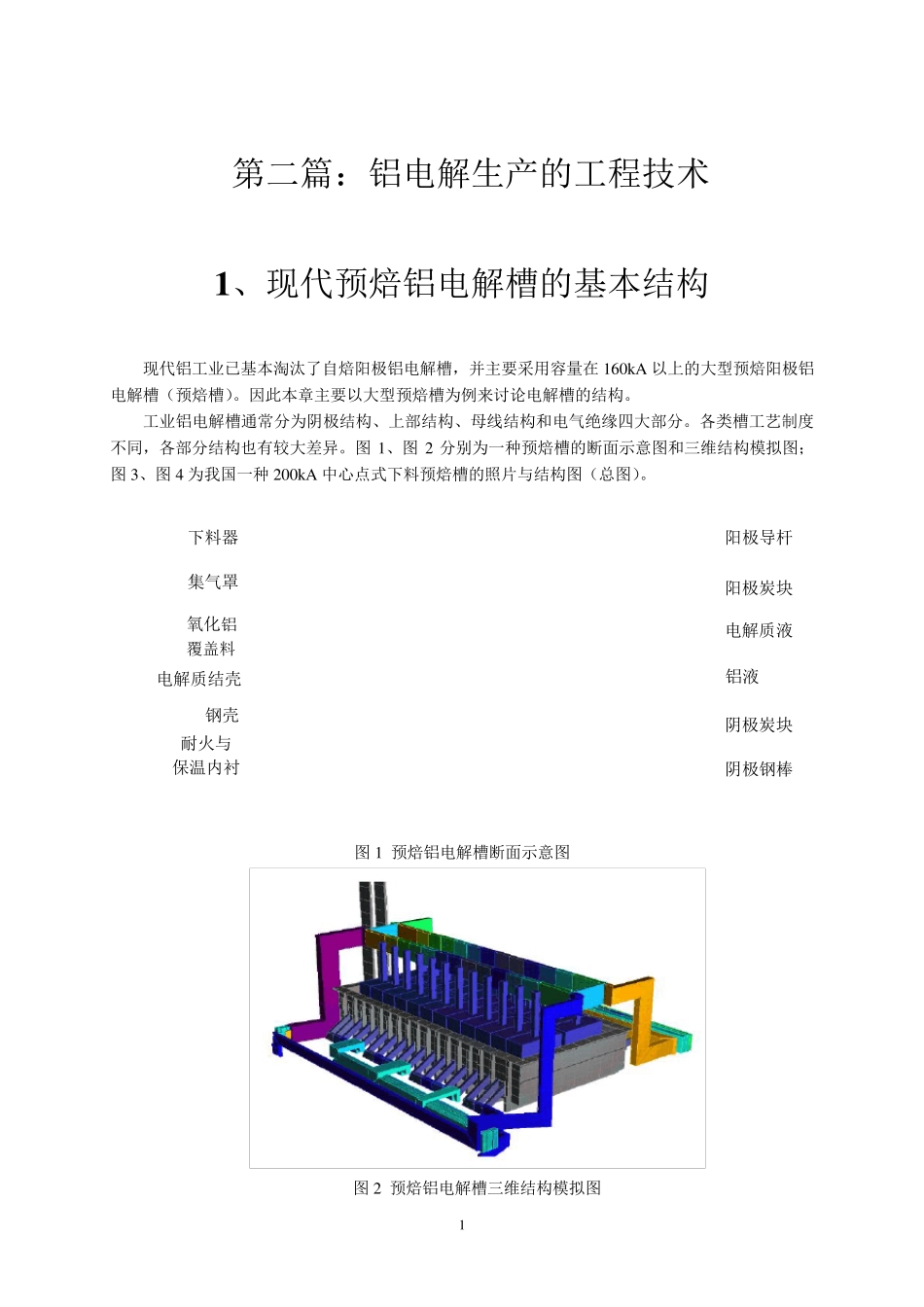

1 第二篇：铝电解生产的工程技术 1 、现代预焙铝电解槽的基本结构 现代铝工业已基本淘汰了自焙阳极铝电解槽，并主要采用容量在 160kA 以上的大型预焙阳极铝电解槽（预焙槽）。因此本章主要以大型预焙槽为例来讨论电解槽的结构。 工业铝电解槽通常分为阴极结构、上部结构、母线结构和电气绝缘四大部分。各类槽工艺制度不同，各部分结构也有较大差异。图 1、图 2 分别为一种预焙槽的断面示意图和三维结构模拟图；图 3、图 4 为我国一种 200kA 中心点式下料预焙槽的照片与结构图（总图）。 图 1 预焙铝电解槽断面示意图 铝液 阳极炭块 电解质液 下料器 阴极炭块 电解质结壳 耐火与 保温内衬 钢壳 阴极钢棒 集气罩 阳极导杆 氧化铝 覆盖料 图 2 预焙铝电解槽三维结构模拟图 2 图4 我国一种 200kA 预焙铝电解槽结构图 1.混凝土支柱；2.绝缘块；3.工字钢；4.工字钢；5.槽壳；6.阴极窗口；7.阳极炭块组； 8.承重支架或门；9.承重桁架；10.排烟管；11.阳极大母线；12.阳极提升机构； 13.打壳下料装置；14.出铝打壳装置；15.阴极炭块组；16.阴极内衬 1.1 阴极结构 电解铝工业所言的阴极结构中的阴极，是指盛装电解熔体（包括熔融电解质与铝液）的容器，包括槽壳及其所包含的内衬砌体，而内衬砌体包括与熔体直接接触的底部炭素（阴极炭块为主体）与侧衬材料，阴极炭块中的导电棒、底部炭素以下的耐火材料与保温材料。 阴极的设计与建造的好坏对电解槽的技术经济指标（包括槽寿命）产生决定性的作用。因此， 图 3 我国的一种 200kA 预焙铝电解槽（照片） 13 1 2 3 5 7 11 10 8 4 6 15 14 12 16 9 3 阴极设计与槽母线结构设计一道被视为现代铝电解槽（尤其是大型预焙槽）计算机仿真设计中最重要、最关键的设计内容。众所周知，计算机仿真设计的主要任务是，通过对铝电解槽的主要物理场（包括电场、磁场、热场、熔体流动场、阴极应力场等）进行仿真计算，获得能使这些物理场分布达到最佳状态的阴极、阳极和槽母线设计方案，并确定相应的最佳工艺技术参数（详见本书第三篇 “铝电解槽的动态平衡及物理场”），而阴极的设计与构造涉及到上述的各种物理场，特别是它对电解槽的热场分布和槽膛内形具有决定性的作用，从而对铝电解槽热平衡特性具有决定性的作用。 1.1.1 槽壳结构 槽壳（即阴极钢壳）为内衬砌体外部的钢壳和加固结构，它不仅是盛装内衬砌体的容器，而且还起着支承电解槽重...
