第一节彩板门窗型材成型工艺简介

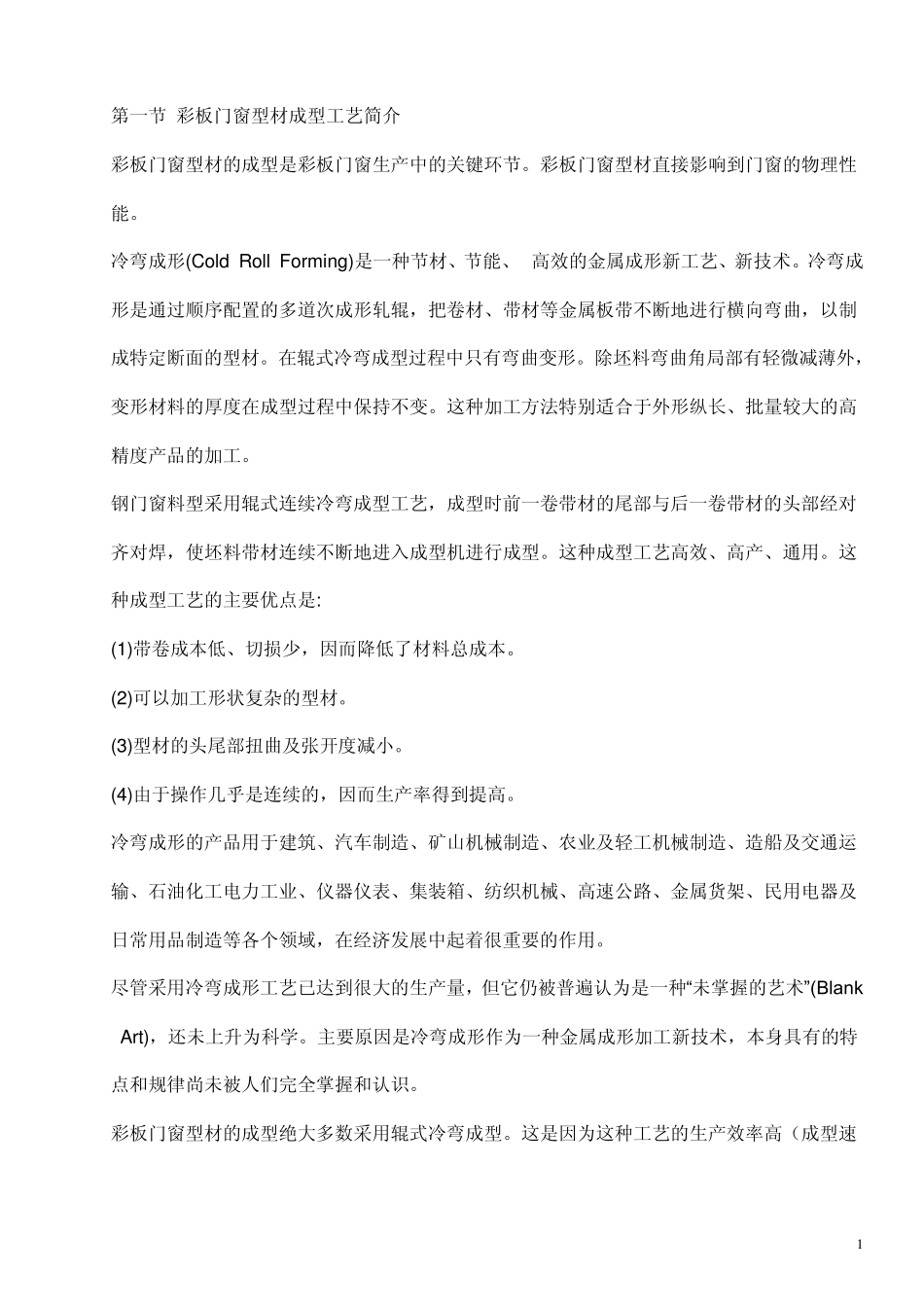

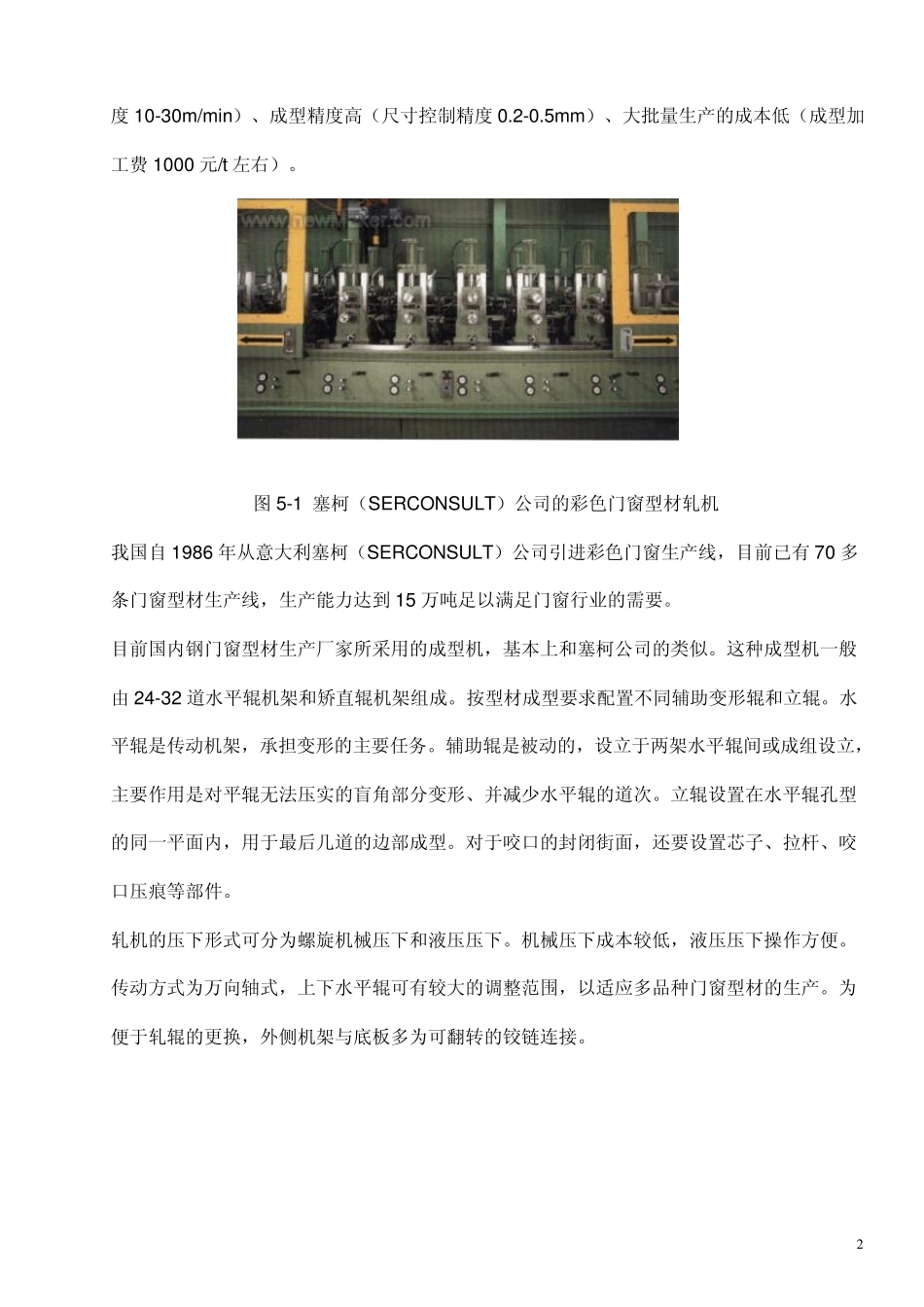

1 第一节 彩板门窗型材成型工艺简介 彩板门窗型材的成型是彩板门窗生产中的关键环节。彩板门窗型材直接影响到门窗的物理性能。 冷弯成形(Cold Roll Forming)是一种节材、节能、•高效的金属成形新工艺、新技术。冷弯成形是通过顺序配置的多道次成形轧辊，把卷材、带材等金属板带不断地进行横向弯曲，以制成特定断面的型材。在辊式冷弯成型过程中只有弯曲变形。除坯料弯曲角局部有轻微减薄外，变形材料的厚度在成型过程中保持不变。这种加工方法特别适合于外形纵长、批量较大的高精度产品的加工。 钢门窗料型采用辊式连续冷弯成型工艺，成型时前一卷带材的尾部与后一卷带材的头部经对齐对焊，使坯料带材连续不断地进入成型机进行成型。这种成型工艺高效、高产、通用。这种成型工艺的主要优点是: (1)带卷成本低、切损少，因而降低了材料总成本。 (2)可以加工形状复杂的型材。 (3)型材的头尾部扭曲及张开度减小。 (4)由于操作几乎是连续的，因而生产率得到提高。 冷弯成形的产品用于建筑、汽车制造、矿山机械制造、农业及轻工机械制造、造船及交通运输、石油化工电力工业、仪器仪表、集装箱、纺织机械、高速公路、金属货架、民用电器及日常用品制造等各个领域，在经济发展中起着很重要的作用。 尽管采用冷弯成形工艺已达到很大的生产量，但它仍被普遍认为是一种“未掌握的艺术”(Blank Art)，还未上升为科学。主要原因是冷弯成形作为一种金属成形加工新技术，本身具有的特点和规律尚未被人们完全掌握和认识。 彩板门窗型材的成型绝大多数采用辊式冷弯成型。这是因为这种工艺的生产效率高（成型速 2 度10-30m/min）、成型精度高（尺寸控制精度0.2-0.5mm）、大批量生产的成本低（成型加工费 1000 元/t左右）。 图 5-1 塞柯（SERCONSULT）公司的彩色门窗型材轧机 我国自 1986 年从意大利塞柯（SERCONSULT）公司引进彩色门窗生产线，目前已有 70 多条门窗型材生产线，生产能力达到 15 万吨足以满足门窗行业的需要。 目前国内钢门窗型材生产厂家所采用的成型机，基本上和塞柯公司的类似。这种成型机一般由 24-32 道水平辊机架和矫直辊机架组成。按型材成型要求配置不同辅助变形辊和立辊。水平辊是传动机架，承担变形的主要任务。辅助辊是被动的，设立于两架水平辊间或成组设立，主要作用是对平辊无法压实的盲角部分变形、并减少水平辊的道次。立辊设置在水平辊孔型的同一平面内，用于最后几道的边部成型。对于咬口的封闭街...
