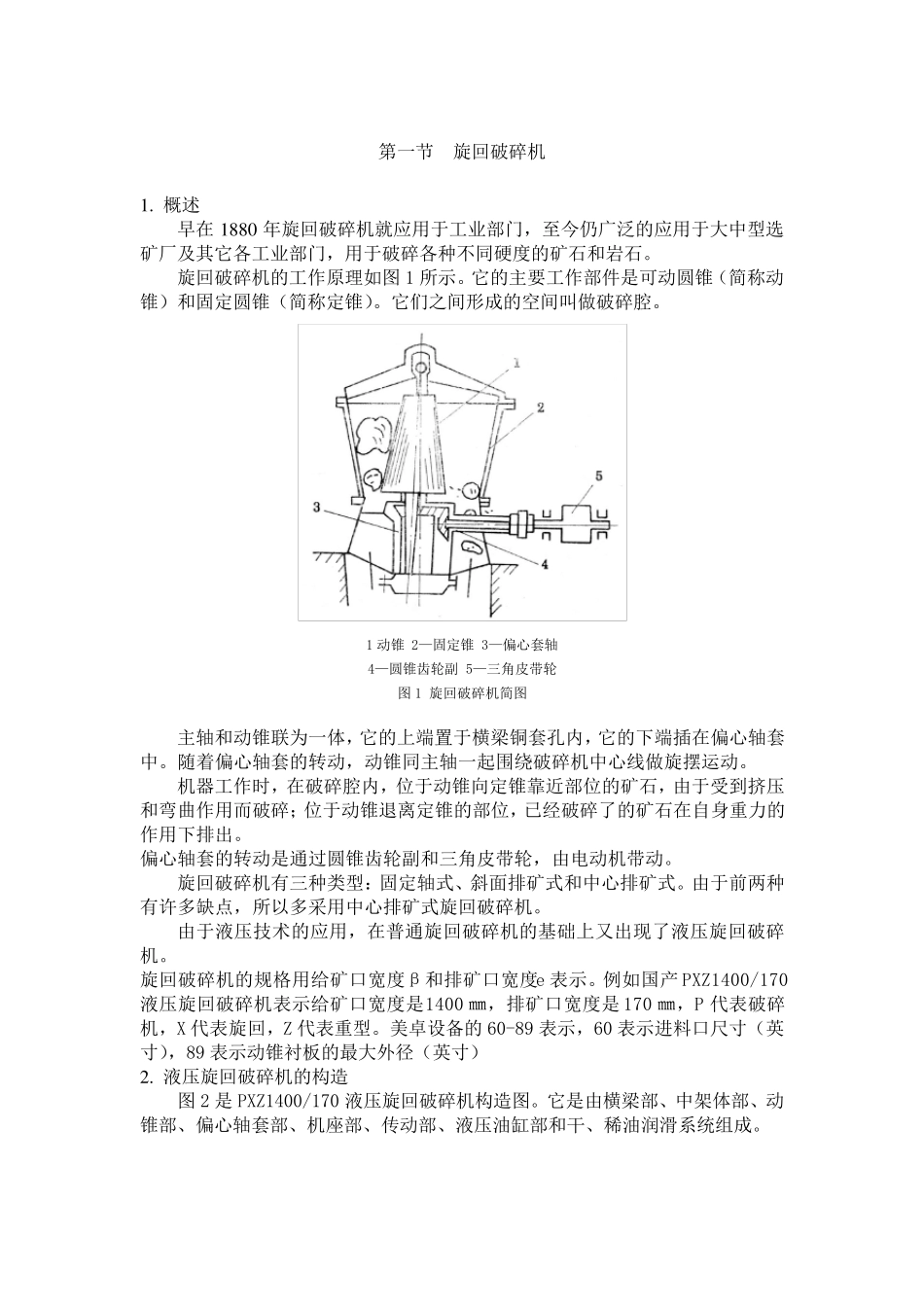

第 一 节 旋 回 破 碎 机 1 . 概 述 早 在 1 8 8 0 年 旋 回 破 碎 机 就 应 用 于 工 业 部 门 ， 至 今 仍 广 泛 的 应 用 于 大 中 型 选矿 厂 及 其 它 各 工 业 部 门 ， 用 于 破 碎 各 种 不 同 硬 度 的 矿 石 和 岩 石 。 旋 回 破 碎 机 的 工 作 原 理 如 图 1 所 示 。 它 的 主 要 工 作 部 件 是 可 动 圆 锥 （ 简 称 动锥 ） 和 固 定 圆 锥 （ 简 称 定 锥 ）。 它 们 之 间 形 成 的 空 间 叫 做 破 碎 腔 。 1 动 锥 2— 固 定 锥 3— 偏 心 套 轴 4— 圆 锥 齿 轮 副 5— 三 角 皮 带 轮 图 1 旋 回 破 碎 机 简 图 主 轴 和 动 锥 联 为 一 体 ， 它 的 上 端 置 于 横 梁 铜 套 孔 内 ， 它 的 下 端 插 在 偏 心 轴 套中 。 随 着 偏 心 轴 套 的 转 动 ， 动 锥 同 主 轴 一 起 围 绕 破 碎 机 中 心 线 做 旋 摆 运 动 。 机 器 工 作 时 ， 在 破 碎 腔 内 ， 位 于 动 锥 向 定 锥 靠 近 部 位 的 矿 石 ， 由 于 受 到 挤 压和 弯 曲 作 用 而 破 碎 ； 位 于 动 锥 退 离 定 锥 的 部 位 ， 已经破 碎 了的 矿 石 在 自身重力的作 用 下 排出。 偏 心 轴 套 的 转 动 是 通过圆 锥 齿 轮 副 和 三 角 皮 带 轮 ， 由 电动 机 带 动 。 旋 回 破 碎 机 有三 种 类型 ：固 定 轴 式、斜面排矿 式和 中 心 排矿 式。 由 于 前两种有许多缺点， 所 以多采用 中 心 排矿 式旋 回 破 碎 机 。 由 于 液压 技术的 应 用 ， 在 普通旋 回 破 碎 机 的 基础上 又出现了液压 旋 回 破 碎机 。 旋 回 破 碎 机 的 规格用 给矿 口宽度 β和 排矿 口宽度 e 表示 。 例如 国产 PXZ1400/170液压 旋 回 破 碎 机 表示 给矿 口宽度 是 1400 ㎜， 排矿 口宽度 是 170 ㎜， P 代表破 碎机 ， X 代表旋 回 ， Z 代表重型 。 美卓设备的 60-89 表示 ， 60 表示 进料口尺寸（ 英寸）， 89 表示 动 锥 衬板的 最大 外径（ 英寸） 2 . 液压 旋 回 破 碎 机 的 构造 ...
