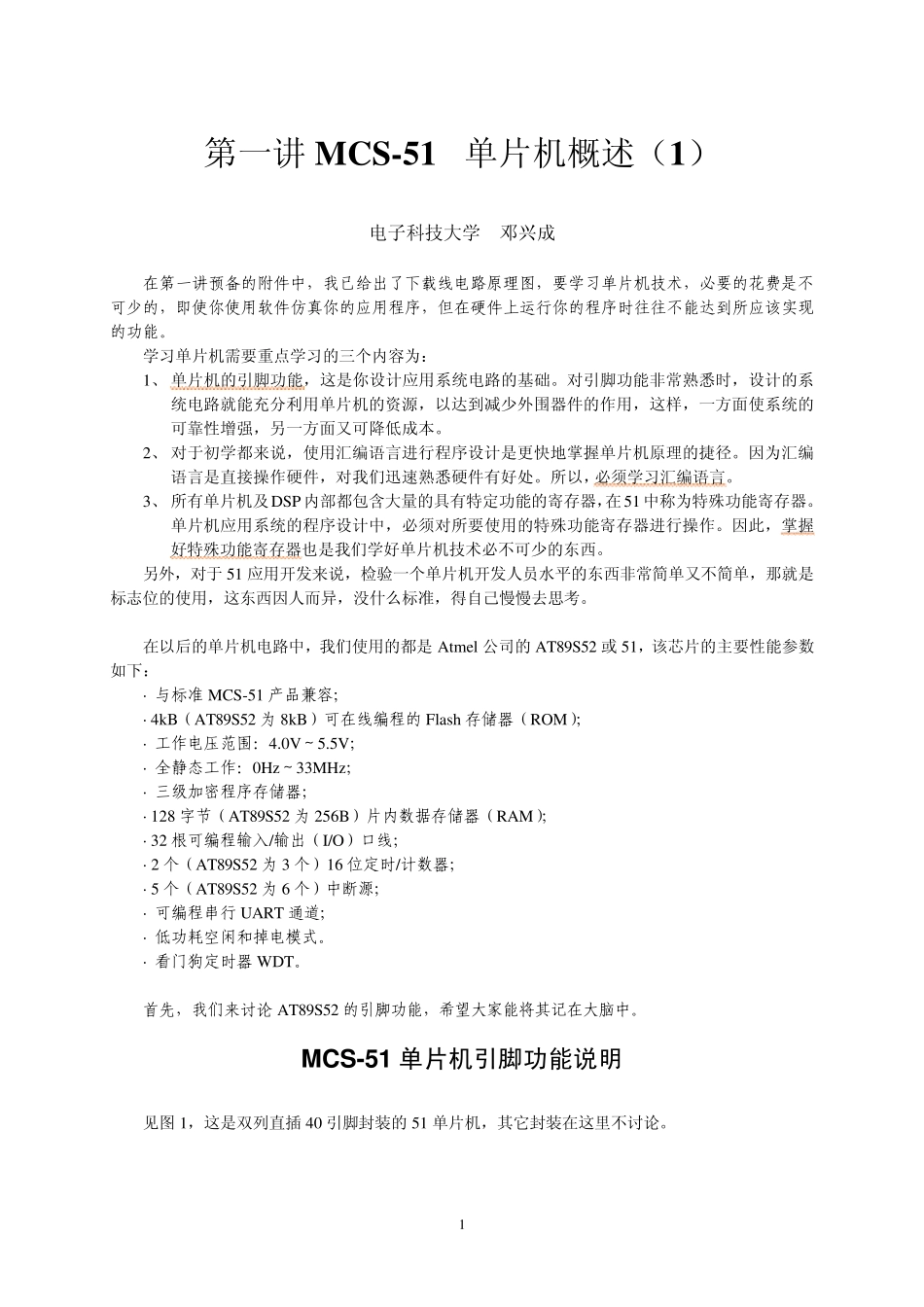

1 第一讲 MCS-51 单片机概述（1） 电子科技大学 邓兴成 在第一讲预备的附件中，我已给出了下载线电路原理图，要学习单片机技术，必要的花费是不可少的，即使你使用软件仿真你的应用程序，但在硬件上运行你的程序时往往不能达到所应该实现的功能。 学习单片机需要重点学习的三个内容为： 1、 单片机的引脚功能，这是你设计应用系统电路的基础。对引脚功能非常熟悉时，设计的系统电路就能充分利用单片机的资源，以达到减少外围器件的作用，这样，一方面使系统的可靠性增强，另一方面又可降低成本。 2、 对于初学都来说，使用汇编语言进行程序设计是更快地掌握单片机原理的捷径。因为汇编语言是直接操作硬件，对我们迅速熟悉硬件有好处。所以，必须学习汇编语言。 3、 所有单片机及DSP 内部都包含大量的具有特定功能的寄存器，在 51 中称为特殊功能寄存器。单片机应用系统的程序设计中，必须对所要使用的特殊功能寄存器进行操作。因此，掌握好特殊功能寄存器也是我们学好单片机技术必不可少的东西。 另外，对于 51 应用开发来说，检验一个单片机开发人员水平的东西非常简单又不简单，那就是标志位的使用，这东西因人而异，没什么标准，得自己慢慢去思考。 在以后的单片机电路中，我们使用的都是 Atmel 公司的AT89S52 或 51，该芯片的主要性能参数如下： · 与标准 MCS-51 产品兼容； · 4kB（AT89S52 为 8kB）可在线编程的Flash 存储器（ROM）； · 工作电压范围：4.0V～5.5V； · 全静态工作：0Hz～33MHz； · 三级加密程序存储器； · 128 字节（AT89S52 为 256B）片内数据存储器（RAM）； · 32 根可编程输入/输出（I/O）口线； · 2 个（AT89S52 为 3 个）16 位定时/计数器； · 5 个（AT89S52 为 6 个）中断源； · 可编程串行UART 通道； · 低功耗空闲和掉电模式。 · 看门狗定时器 WDT。 首先，我们来讨论 AT89S52 的引脚功能，希望大家能将其记在大脑中。 MCS-51 单片机引脚功能说明 见图 1，这是双列直插 40 引脚封装的51 单片机，其它封装在这里不讨论。 2 图1 我们注意到集成电路上有个半圆形缺口，缺口左边的引脚为第1 脚，按照逆时针方向引脚的编号顺序增加。下面我们来讨论这些引脚的功能 第1～8 脚（P1 口）的功能： 第1～8 脚的旁边有符号P1.0～P1.7，这8 个引脚我们称为P1 端口，通常称为P1 口。P1 口是双向 8 位（8 个引脚）并行...
