第七章普通螺纹的公差与配合

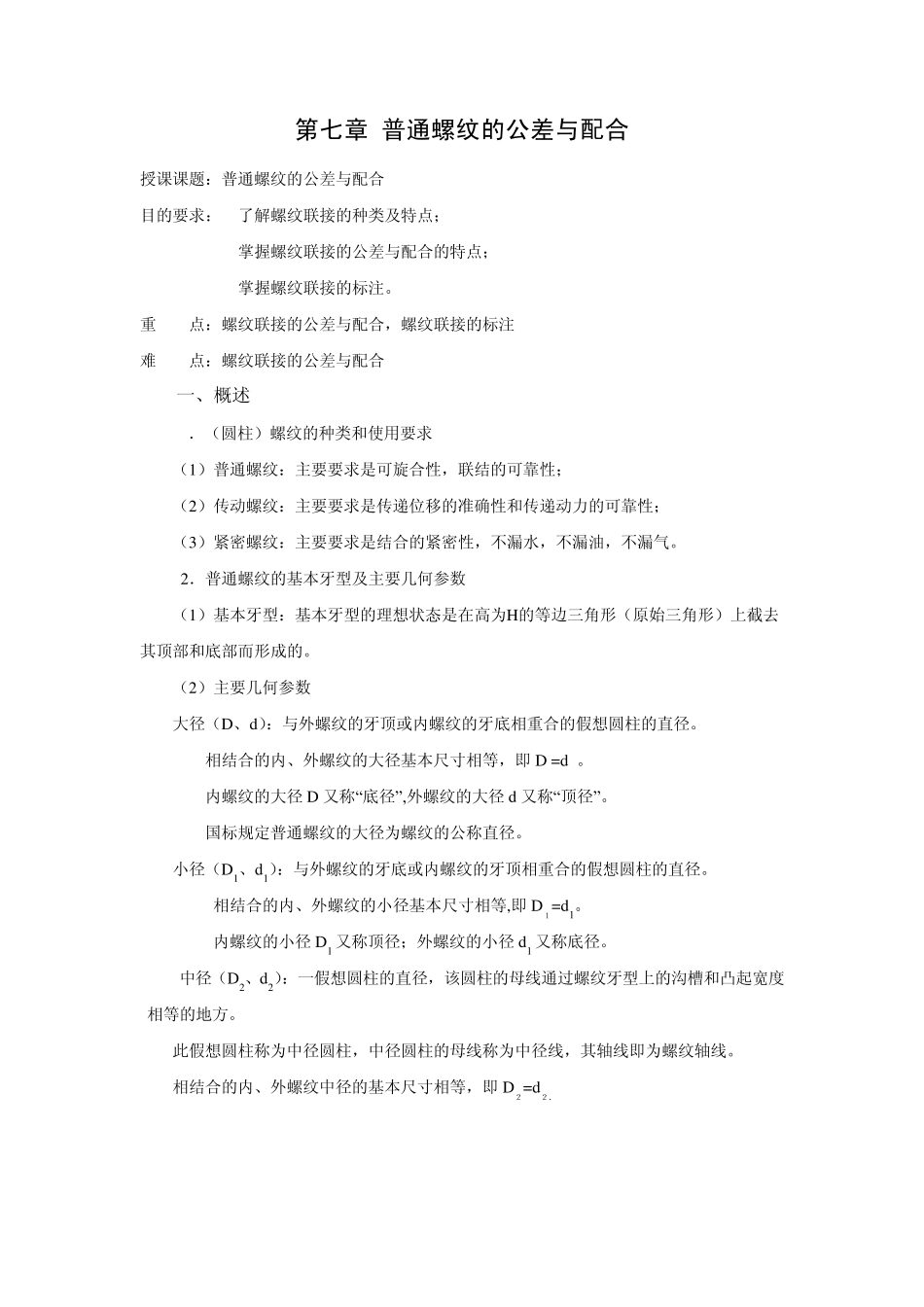

第七章普通螺纹的公差与配合_第1页
1/8

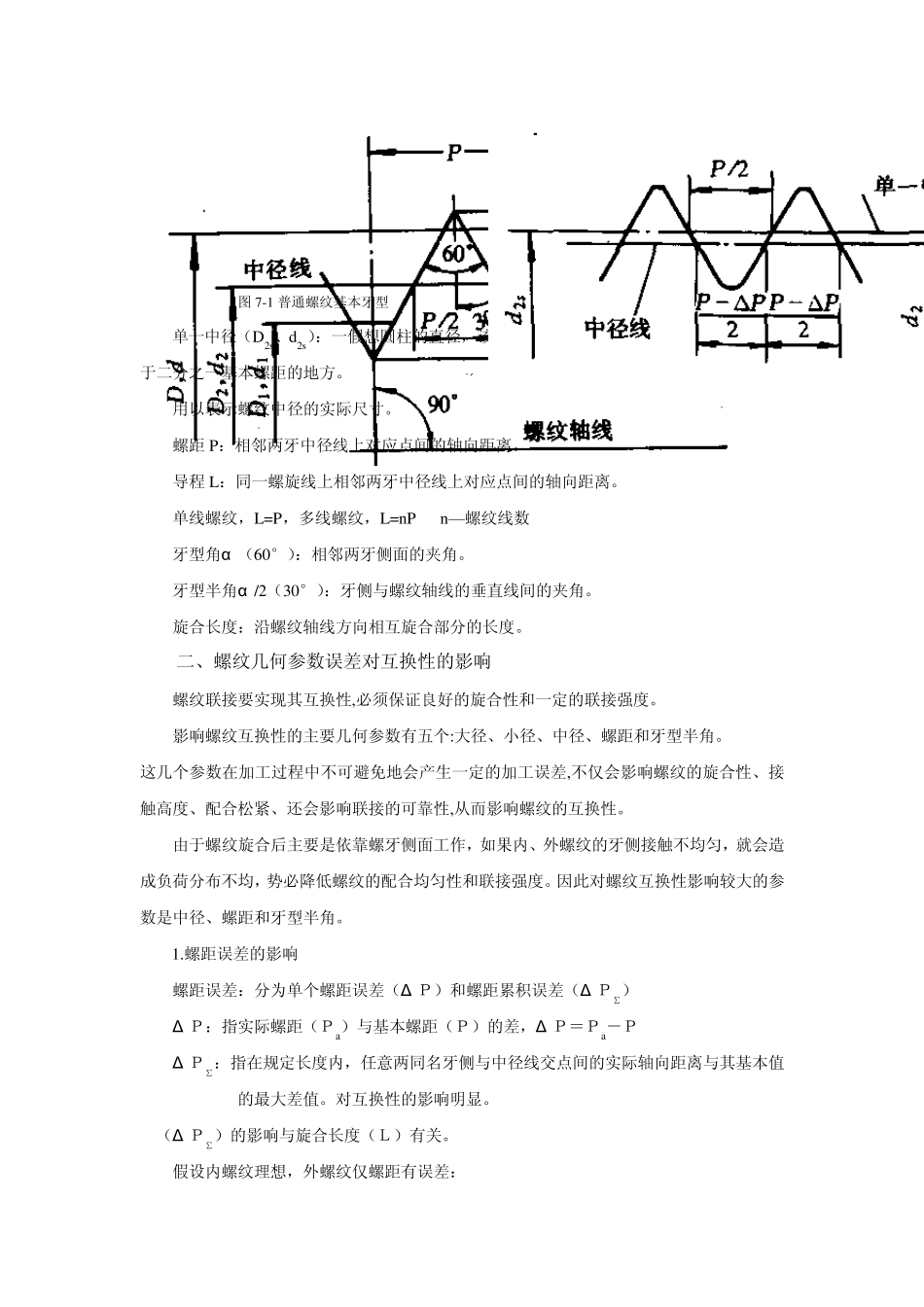

第七章普通螺纹的公差与配合_第2页
2/8

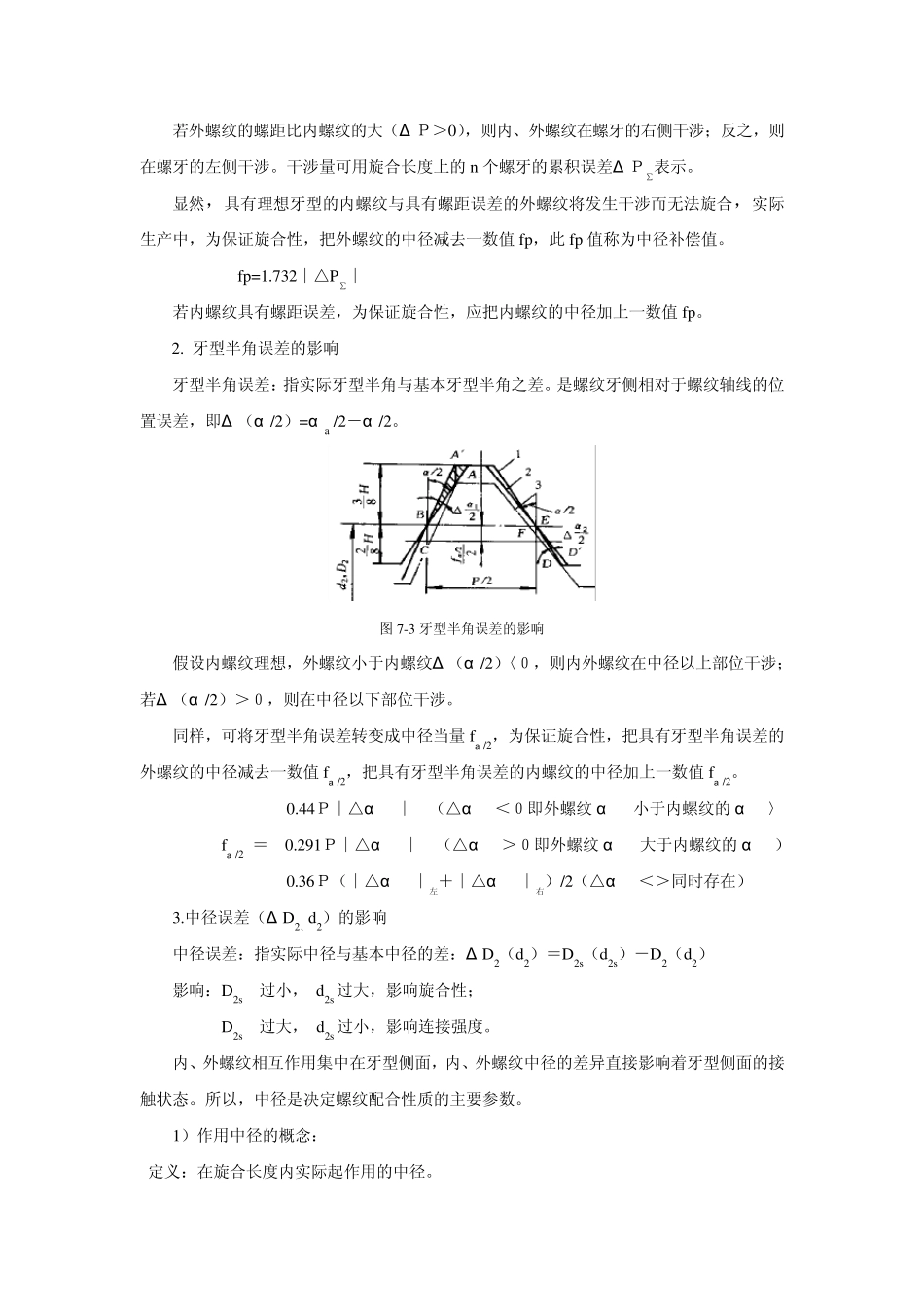

第七章普通螺纹的公差与配合_第3页
3/8
第七章 普通螺纹的公差与配合 授课课题:普通螺纹的公差与配合 目的要求:1.了解螺纹联接的种类及特点; 2.掌握螺纹联接的公差与配合的特点; 3.掌握螺纹联接的标注。 重 点:螺纹联接的公差与配合,螺纹联接的标注 难 点:螺纹联接的公差与配合 一、概述 1.(圆柱)螺纹的种类和使用要求 (1)普通螺纹:主要要求是可旋合性,联结的可靠性; (2)传动螺纹:主要要求是传递位移的准确性和传递动力的可靠性; (3)紧密螺纹:主要要求是结合的紧密性,不漏水,不漏油,不漏气。 2.普通螺纹的基本牙型及主要几何参数 (1)基本牙型:基本牙型的理想状态是在高为H的等边三角形(原始三角形)上截去其顶部和底部而形成的。 (2)主要几何参数 大径(D、d):与外螺纹的牙顶或内螺纹的牙底相重合的假想圆柱的直径。 相结合的内、外螺纹的大径基本尺寸相等,即 D =d 。 内螺纹的大径 D 又称“底径”,外螺纹的大径 d又称“顶径”。 国标规定普通螺纹的大径为螺纹的公称直径。 小径(D1、d1):与外螺纹的牙底或内螺纹的牙顶相重合的假想圆柱的直径。 相结合的内、外螺纹的小径基本尺寸相等,即 D1=d1。 内螺纹的小径 D1 又称顶径;外螺纹的小径 d1 又称底径。 中径(D2、d2):一假想圆柱的直径,该圆柱的母线通过螺纹牙型上的沟槽和凸起宽度相等的地方。 此假想圆柱称为中径圆柱,中径圆柱的母线称为中径线,其轴线即为螺纹轴线。 相结合的内、外螺纹中径的基本尺寸相等,即 D2=d2. 图7-1 普通螺纹基本牙型 图7-2 螺纹的单一中径 单一中径(D2s、d2s):一假想圆柱的直径,该圆柱的母线通过螺纹牙型上的沟槽宽度等于二分之一基本螺距的地方。 用以表示螺纹中径的实际尺寸。 螺距P:相邻两牙中径线上对应点间的轴向距离。 导程L:同一螺旋线上相邻两牙中径线上对应点间的轴向距离。 单线螺纹,L=P,多线螺纹,L=nP n—螺纹线数 牙型角α (60°):相邻两牙侧面的夹角。 牙型半角α /2(30°):牙侧与螺纹轴线的垂直线间的夹角。 旋合长度:沿螺纹轴线方向相互旋合部分的长度。 二、螺纹几何参数误差对互换性的影响 螺纹联接要实现其互换性,必须保证良好的旋合性和一定的联接强度。 影响螺纹互换性的主要几何参数有五个:大径、小径、中径、螺距和牙型半角。 这几个参数在加工过程中不可避免地会产生一定的加工误差,不仅会影响螺纹的旋合性、接触高度、配合松紧、还会影响联接的可靠性,从...
