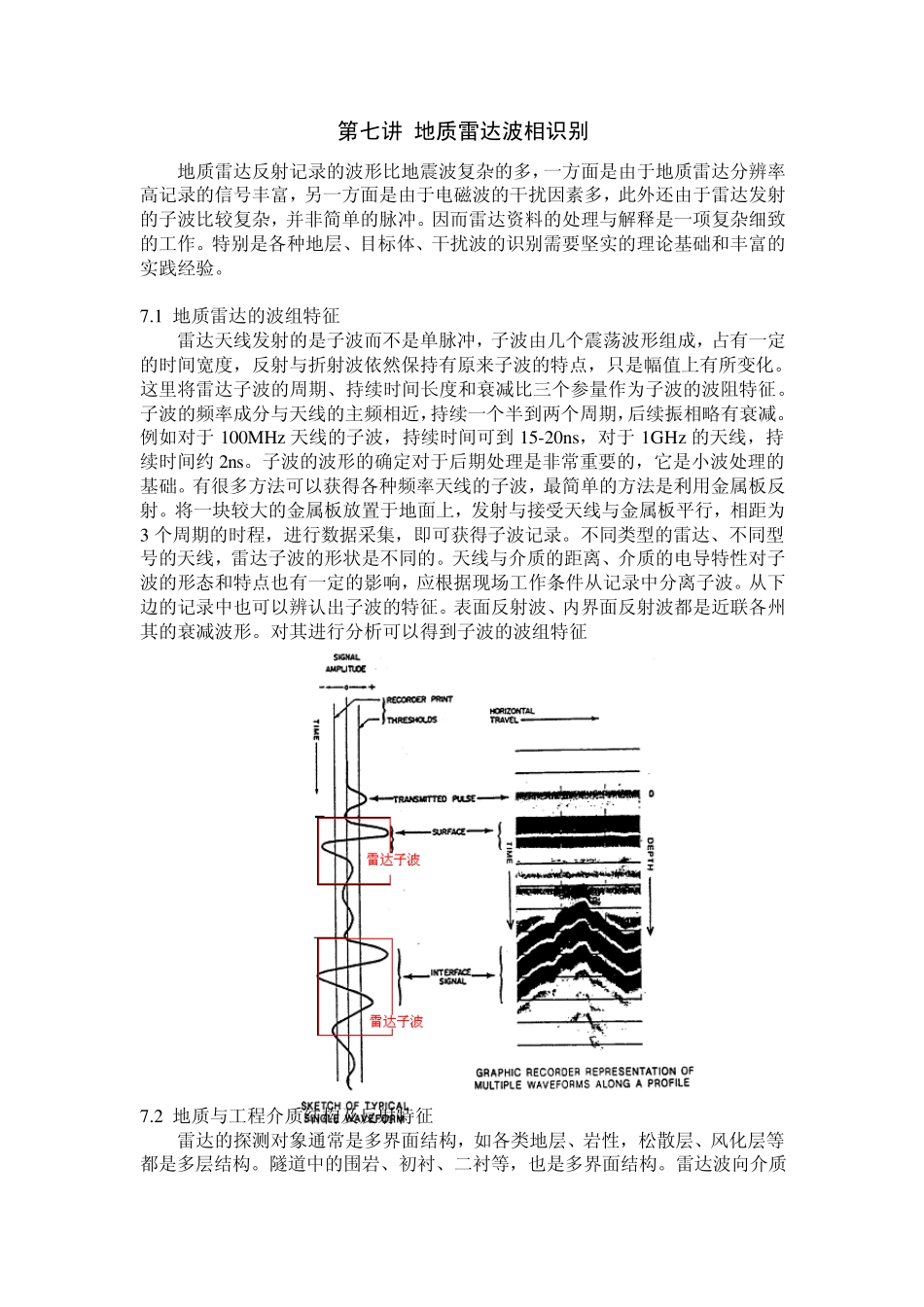

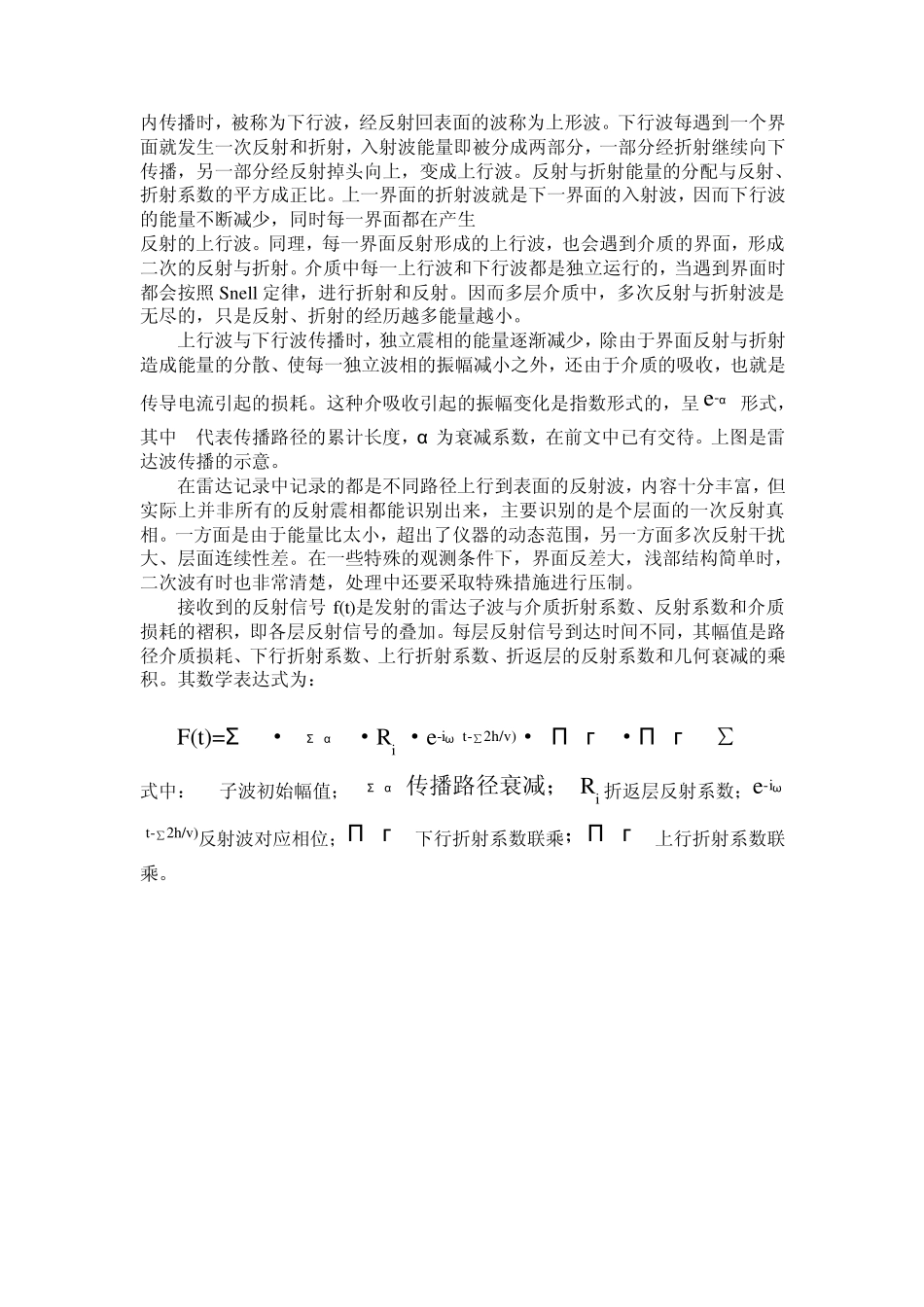

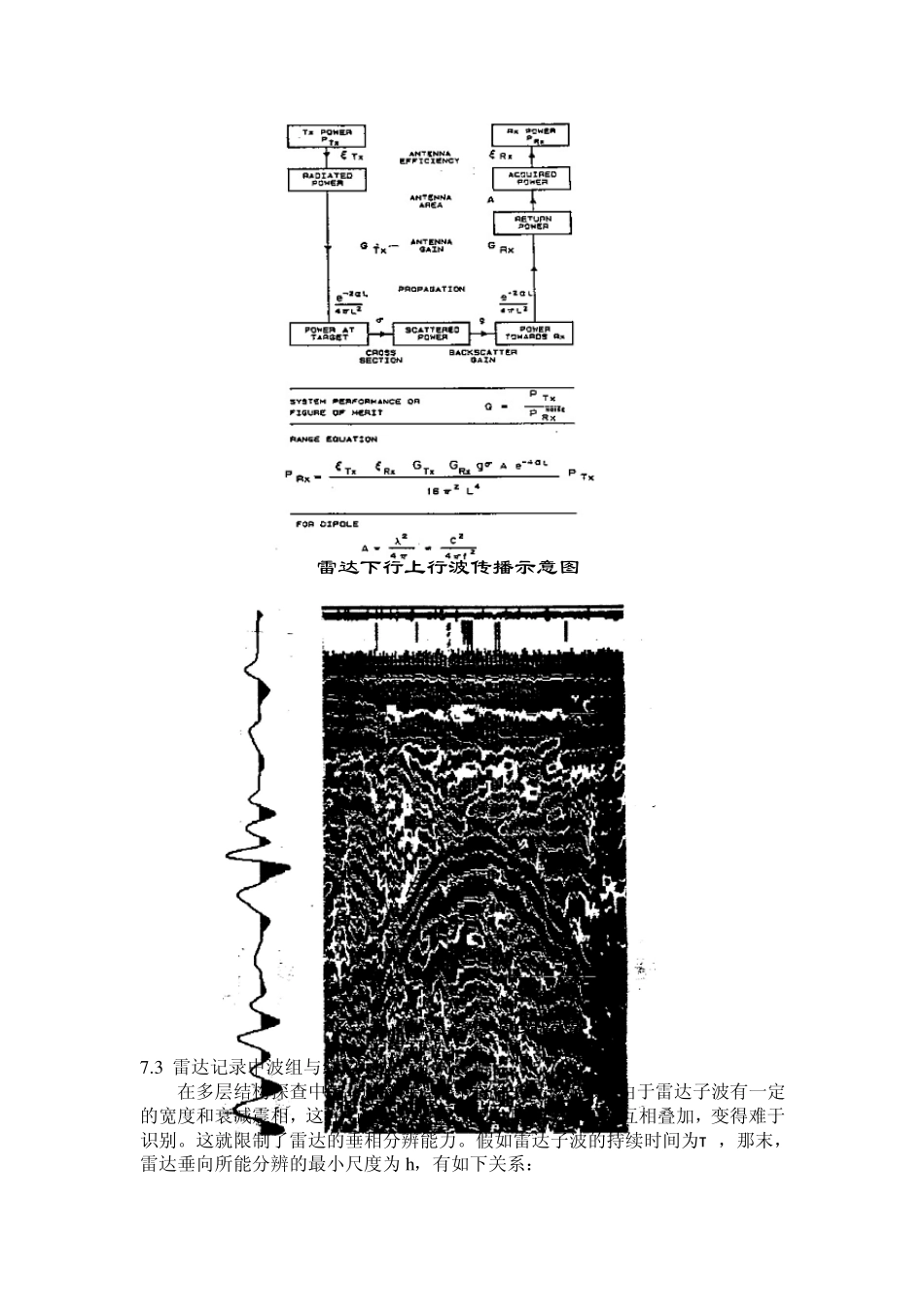

第七讲 地质雷达波相识别 地质雷达反射记录的波形比地震波复杂的多，一方面是由于地质雷达分辨率高记录的信号丰富，另一方面是由于电磁波的干扰因素多，此外还由于雷达发射的子波比较复杂，并非简单的脉冲。因而雷达资料的处理与解释是一项复杂细致的工作。特别是各种地层、目标体、干扰波的识别需要坚实的理论基础和丰富的实践经验。 7.1 地质雷达的波组特征 雷达天线发射的是子波而不是单脉冲，子波由几个震荡波形组成，占有一定的时间宽度，反射与折射波依然保持有原来子波的特点，只是幅值上有所变化。这里将雷达子波的周期、持续时间长度和衰减比三个参量作为子波的波阻特征。子波的频率成分与天线的主频相近，持续一个半到两个周期，后续振相略有衰减。例如对于100MHz 天线的子波，持续时间可到 15-20ns，对于1GHz 的天线，持续时间约 2ns。子波的波形的确定对于后期处理是非常重要的，它是小波处理的基础。有很多方法可以获得各种频率天线的子波，最简单的方法是利用金属板反射。将一块较大的金属板放置于地面上，发射与接受天线与金属板平行，相距为3 个周期的时程，进行数据采集，即可获得子波记录。不同类型的雷达、不同型号的天线，雷达子波的形状是不同的。天线与介质的距离、介质的电导特性对子波的形态和特点也有一定的影响，应根据现场工作条件从记录中分离子波。从下边的记录中也可以辨认出子波的特征。表面反射波、内界面反射波都是近联各州其的衰减波形。对其进行分析可以得到子波的波组特征 7.2 地质与工程介质结构及反射特征 雷达的探测对象通常是多界面结构，如各类地层、岩性，松散层、风化层等都是多层结构。隧道中的围岩、初衬、二衬等，也是多界面结构。雷达波向介质内传播时，被称为下行波，经反射回表面的波称为上形波。下行波每遇到一个界面就发生一次反射和折射，入射波能量即被分成两部分，一部分经折射继续向下传播，另一部分经反射掉头向上，变成上行波。反射与折射能量的分配与反射、折射系数的平方成正比。上一界面的折射波就是下一界面的入射波，因而下行波的能量不断减少，同时每一界面都在产生 反射的上行波。同理，每一界面反射形成的上行波，也会遇到介质的界面，形成二次的反射与折射。介质中每一上行波和下行波都是独立运行的，当遇到界面时都会按照 Snell 定律，进行折射和反射。因而多层介质中，多次反射与折射波是无尽的，只是反射、折射的经历越多能量越小。 上行波与下行波传播时...
