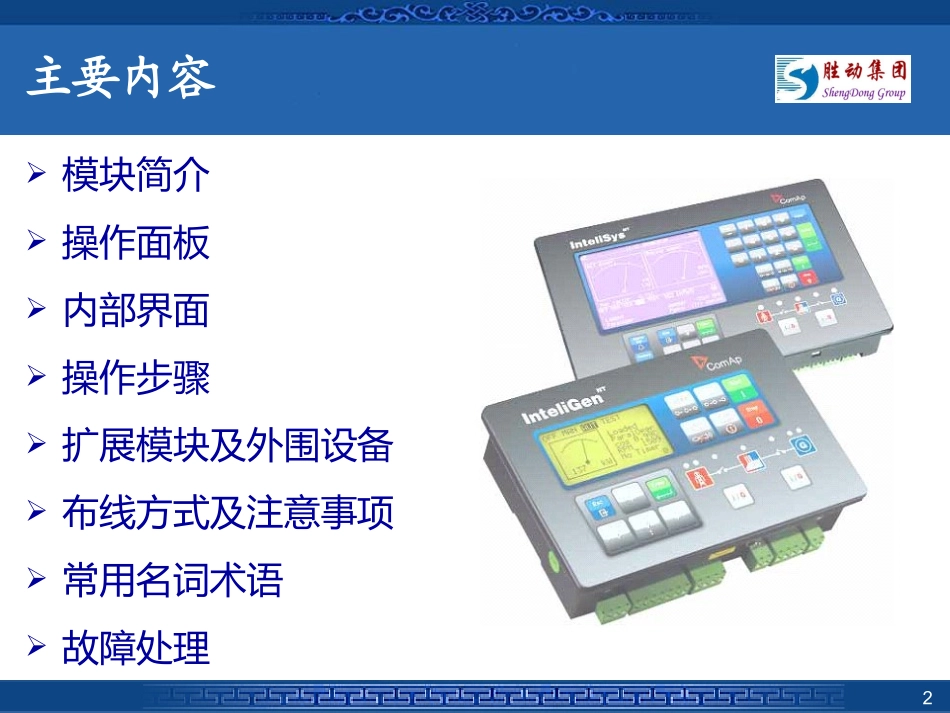

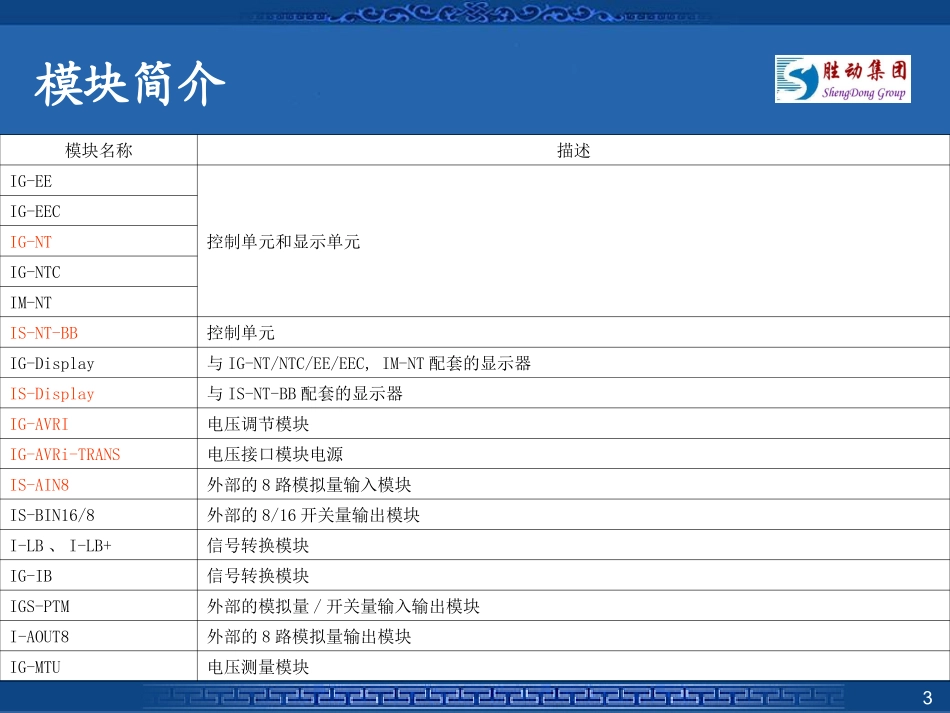

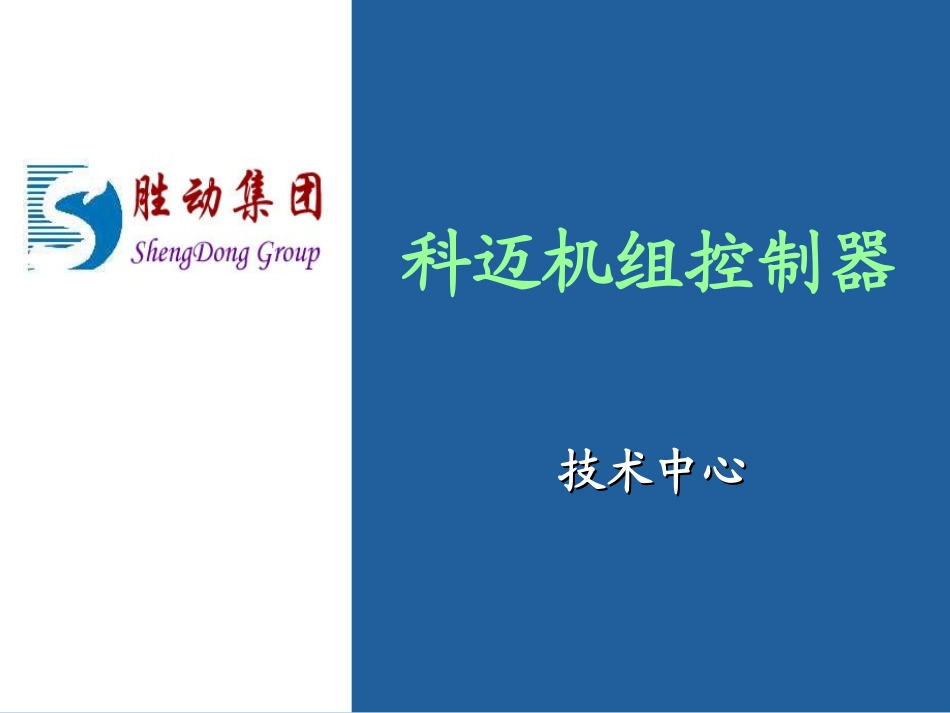

科迈机组控制器技术中心技术中心2主要内容模块简介操作面板内部界面操作步骤扩展模块及外围设备布线方式及注意事项常用名词术语故障处理3模块简介模块名称描述IG-EE控制单元和显示单元IG-EECIG-NTIG-NTCIM-NTIS-NT-BB控制单元IG-Display与IG-NT/NTC/EE/EEC,IM-NT配套的显示器IS-Display与IS-NT-BB配套的显示器IG-AVRI电压调节模块IG-AVRi-TRANS电压接口模块电源IS-AIN8外部的8路模拟量输入模块IS-BIN16/8外部的8/16开关量输出模块I-LB、I-LB+信号转换模块IG-IB信号转换模块IGS-PTM外部的模拟量/开关量输入输出模块I-AOUT8外部的8路模拟量输出模块IG-MTU电压测量模块4模块简介-主要保护完整的发电机三相保护（电压和频率）；IDMT电流+短路电流保护；过载保护；逆功保护；接地故障保护；完整的市电三相保护（电压和频率）；矢量转移保护；所有二进制/模拟输入端可配置各种保护，类型：历史记录/警告/卸载/慢停/分闸及冷却/停机/电源保护/传感器故障；扩展模块的输入；5模块简介-主要功能支持ECU功能，以文本形式显示报警代码；AMF功能；自动并网和功率控制；基本负荷控制，输入/输出；调峰功能；电压和功率因数控制（AVR）；发电机电量测量:U,I,Hz,kW,kVAr,kVA,PF,kWh,kVAhr；市网电量测量:U,I,Hz,kW,kVAr,PF；输入和输出可配置为不同的客户需求；RS232/RS485接口与Modbus支持;模拟/的GSM/综合业务数字网/CDMA调制解调器支持，短消息，ECUModbus接口；基于事件的历史记录（500记录）与客户的存储值可选名单;时钟，统计值；集成PLC可编程功能；界面远程显示装置。6模块简介功能端子端子号描述GeneratorvoltageL1,L2,L3,(N)3×277Ph-Nor480Ph-PhVAC(neutralnotneeded),max350/600VACMains/BusvoltageL1,L2,L3,(N)3×277Ph-Nor480Ph-PhVAC(neutralnotneeded),max350/600VACGeneratorcurrentL1k,L1l,L2k,L2l,L3k,L3l0-5Amps,max10Aalltime,150Afor2secNeutral/MainscurrentLNk,LNl0-5Amps,max10Aalltime,150Afor2secIG-AVRiinterfaceAVRI-OUT,AVRI-COMTTL(5VPWM)interfacetoIG-AVRiPowersupply+,-8-36VDC输入输出BinaryinputsBI1-BI12ActivationtominuspowersupplyBinaryoutputsBO1-BO12LoadisconnectedtopluspowersupplyAnaloginputsAI1-AI3Ohms,mA,VoltssensorsAnalogoutputsSG-OUT,SG-COMSpeedgovernoroutputinterface(±10V/5VPWM;500–3000Hz)RPMRPM-IN,RPM-COMMin2Vpk-pk(from4Hzto4kHz)通讯RS232(1)DSUB9(male)InteliMonitor,GenConfigorModem,GSMmodemorECU（e.g.CumminsModBus）RS485(1)A1,B1,COMR1显示器通讯CAN1L1,H1,COMC1IS-AIN,IS-BIN,IGS-PTMCAN2L2,H2,CONC2(IG-IB,I-LB)7操作面板测量界面，报警清单界面返回到主菜单界面设置界面返回到主菜单界面；在设置栏里时，返回到群菜单设置编辑界面（不进行保存）离开设置界面历史记录界面返回到主菜单界面快速编辑界面（不进行保存）离开快速编辑界面返回到测量界面语言界面（不进行保存）离开语言界面返回到主菜单1、MODE→循环向前选择发电机组的操作模式：OFF→MAN→AUT→TEST2、←MODE循环向后选择发电机组的操作模式：OFF←MAN←AUT←TEST3、HORNRESET解除报警蜂鸣4、FAULTRESET故障和警报确认5、START启动发电机组6、STOP停止发电机组7、MCBON/OFF市电断路器的手动合/分8、GCBON/OFF机组断路器的手动合/分9、ESC10、↑选择设定点选择界面选择历史记录增加设定点值11、↓选择设定点选择界面选择历史记录减小设定点值12、→向右移动历史记录显示栏5%的速率增大设置值从报警清单返回13、→向左移动历史记录显示栏5%的速率减小设置值浏览报警清单从测量画面8操作面板菜单界面用于确认选择显示栏测量界面，报警清单界面进入快速编辑界面，连续按4S可调整已选择的设置值设置点界面用于选择设置栏设置编辑开始设置值编辑/保存设置历史记录界面进入到第一条历史记录的第一栏快速编辑界面（进行保存）离开快速编辑界面返回到测量界面语言界面（进行保存）离开语言界面返回到主菜单14、ENTER15、MAINSVOLTAGEPRESENT：当市电电压存在并在限定值范围内时，绿灯亮（在SPI和SPTM模式下时）；...
