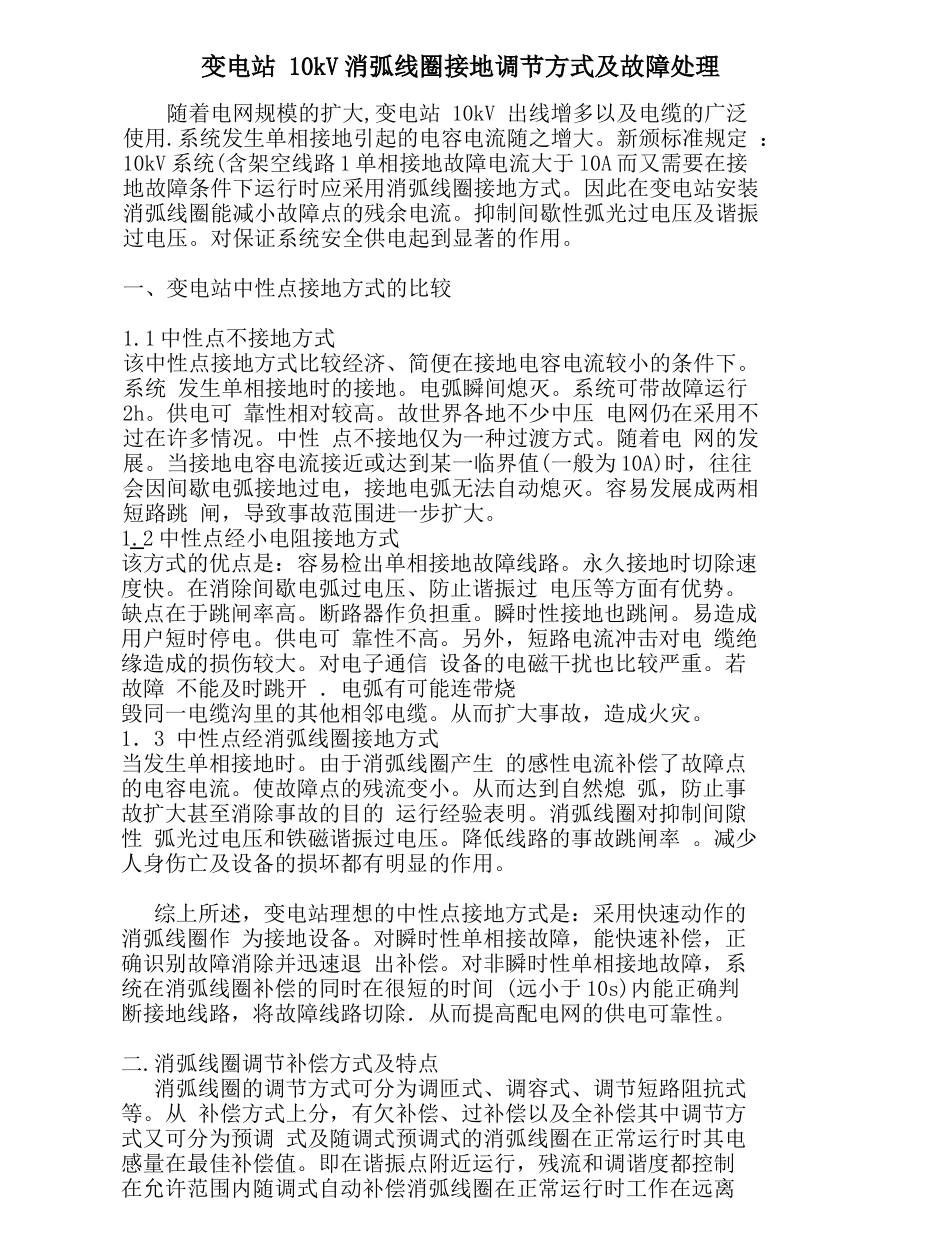

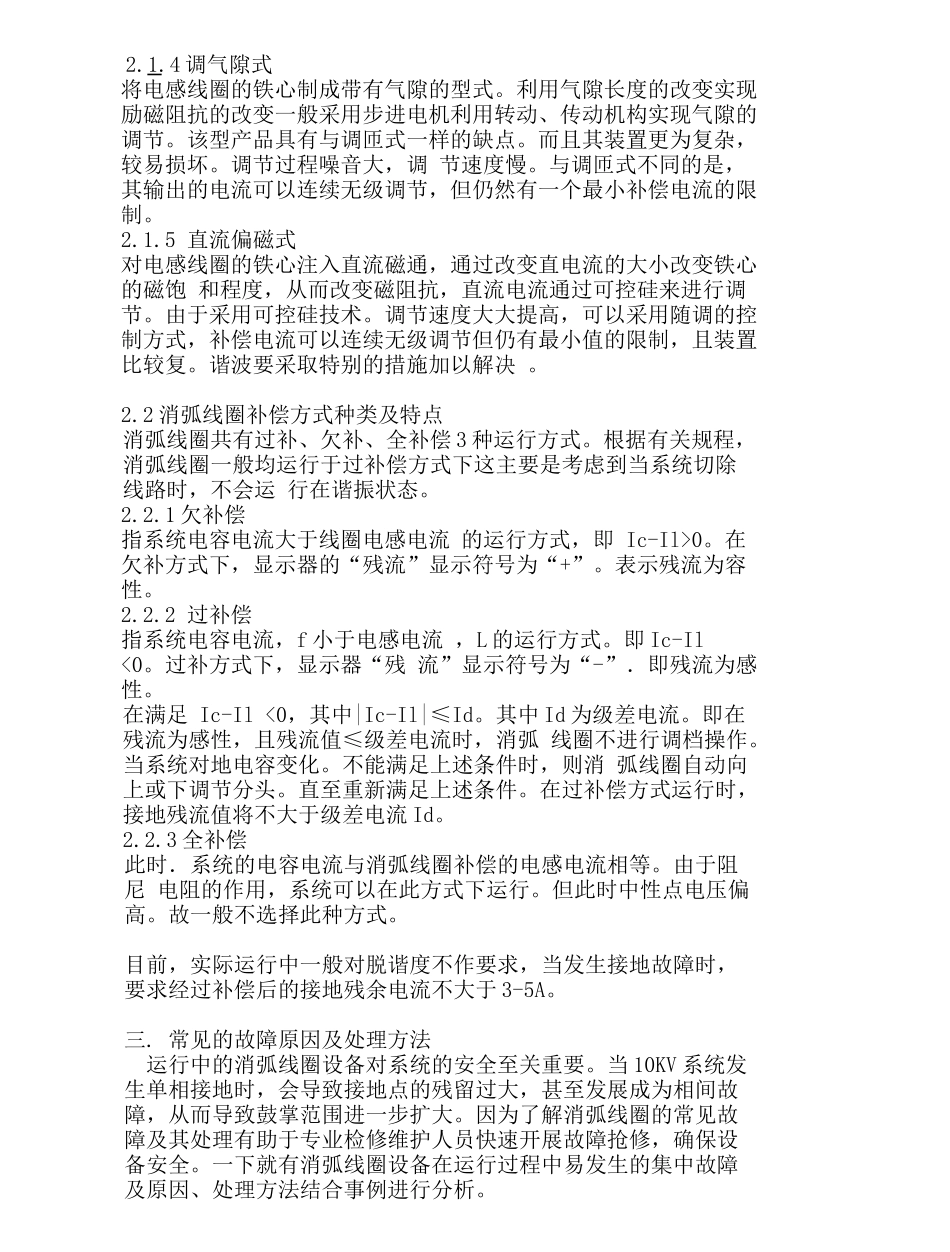

变电站10kV消弧线圈接地调节方式及故障处理随着电网规模的扩大,变电站10kV出线增多以及电缆的广泛使用.系统发生单相接地引起的电容电流随之增大。新颁标准规定：10kV系统(含架空线路1单相接地故障电流大于l0A而又需要在接地故障条件下运行时应采用消弧线圈接地方式。因此在变电站安装消弧线圈能减小故障点的残余电流。抑制间歇性弧光过电压及谐振过电压。对保证系统安全供电起到显著的作用。一、变电站中性点接地方式的比较1.1中性点不接地方式该中性点接地方式比较经济、简便在接地电容电流较小的条件下。系统发生单相接地时的接地。电弧瞬间熄灭。系统可带故障运行2h。供电可靠性相对较高。故世界各地不少中压电网仍在采用不过在许多情况。中性点不接地仅为一种过渡方式。随着电网的发展。当接地电容电流接近或达到某一临界值(一般为10A)时，往往会因间歇电弧接地过电，接地电弧无法自动熄灭。容易发展成两相短路跳闸，导致事故范围进一步扩大。1.2中性点经小电阻接地方式该方式的优点是：容易检出单相接地故障线路。永久接地时切除速度快。在消除间歇电弧过电压、防止谐振过电压等方面有优势。缺点在于跳闸率高。断路器作负担重。瞬时性接地也跳闸。易造成用户短时停电。供电可靠性不高。另外，短路电流冲击对电缆绝缘造成的损伤较大。对电子通信设备的电磁干扰也比较严重。若故障不能及时跳开．电弧有可能连带烧毁同一电缆沟里的其他相邻电缆。从而扩大事故，造成火灾。1．3中性点经消弧线圈接地方式当发生单相接地时。由于消弧线圈产生的感性电流补偿了故障点的电容电流。使故障点的残流变小。从而达到自然熄弧，防止事故扩大甚至消除事故的目的运行经验表明。消弧线圈对抑制间隙性弧光过电压和铁磁谐振过电压。降低线路的事故跳闸率。减少人身伤亡及设备的损坏都有明显的作用。综上所述，变电站理想的中性点接地方式是：采用快速动作的消弧线圈作为接地设备。对瞬时性单相接故障，能快速补偿，正确识别故障消除并迅速退出补偿。对非瞬时性单相接地故障，系统在消弧线圈补偿的同时在很短的时间(远小于10s)内能正确判断接地线路，将故障线路切除．从而提高配电网的供电可靠性。二.消弧线圈调节补偿方式及特点消弧线圈的调节方式可分为调匝式、调容式、调节短路阻抗式等。从补偿方式上分，有欠补偿、过补偿以及全补偿其中调节方式又可分为预调式及随调式预调式的消弧线圈在正常运行时其电感量在最佳补偿值。即在谐振点附近运行，残流和调谐度都控制在允许范围内随调式自动补偿消弧线圈在正常运行时工作在远离谐振点的位置。这样巾性点位移电很低。不需要串入阻尼电阻器来限制串联谐振引起的位移电压的幅值。2.1消弧线圈调节方式种类及特点2.1.1调匝式调匝式消弧线圈工作原理。有载调匝式消弧线圈是一带铁心的电感线圈。设有多档位分接头，通过有载开关分接头的位置。实现改变消弧线圈的电感量。消弧线圈接在变压器或发电机的中性点上，当系统发生单相接地时。消弧线圈提供的感性电流与系统的电容电流相位相反。流过接地点的残流即为电感电流与电容电流的差值调整电感电流，就可以使接地残流达到最小值。从而消除接地过电压。消弧线圈采用预补偿方式。即在系统发生单相接地前，消弧线圈已处于最佳补偿状态调匝式消弧线圈装置补偿效果最佳。补偿速度快，无谐波，对瞬时性单相接地故障具有快速补偿能力，减少了系统由瞬时性单相接地障发展成永久接地故障的几率。一般采用变压器的有载调节机构或真空开关实现分接头的调节。电感值调节范围比较小，输出补偿电流有最小值的限制。只能达到额定值的1／2～1／3，且不能连续无级调节由于调节分节头的时间较长。只能采用预调的工作方式。为防止电网正常运行的串联谐振。必须加上阻尼电阻。由于设备带有转动和传动机构。因而日常维护工作量较大。2.1.2调容式调主要是消弧线圈的二次侧并联若干组可控硅(或真空开关)通断的电容器。用来调节二次侧电容的容抗值。根据阻抗折算原理。调节二次侧容抗值。即可以达到改变一次侧电感电流的要求。电容器组的合理组合可使级差电流做得比较小，输出范围有所增加。调节速度也提高了不少，可以采用随调的...
