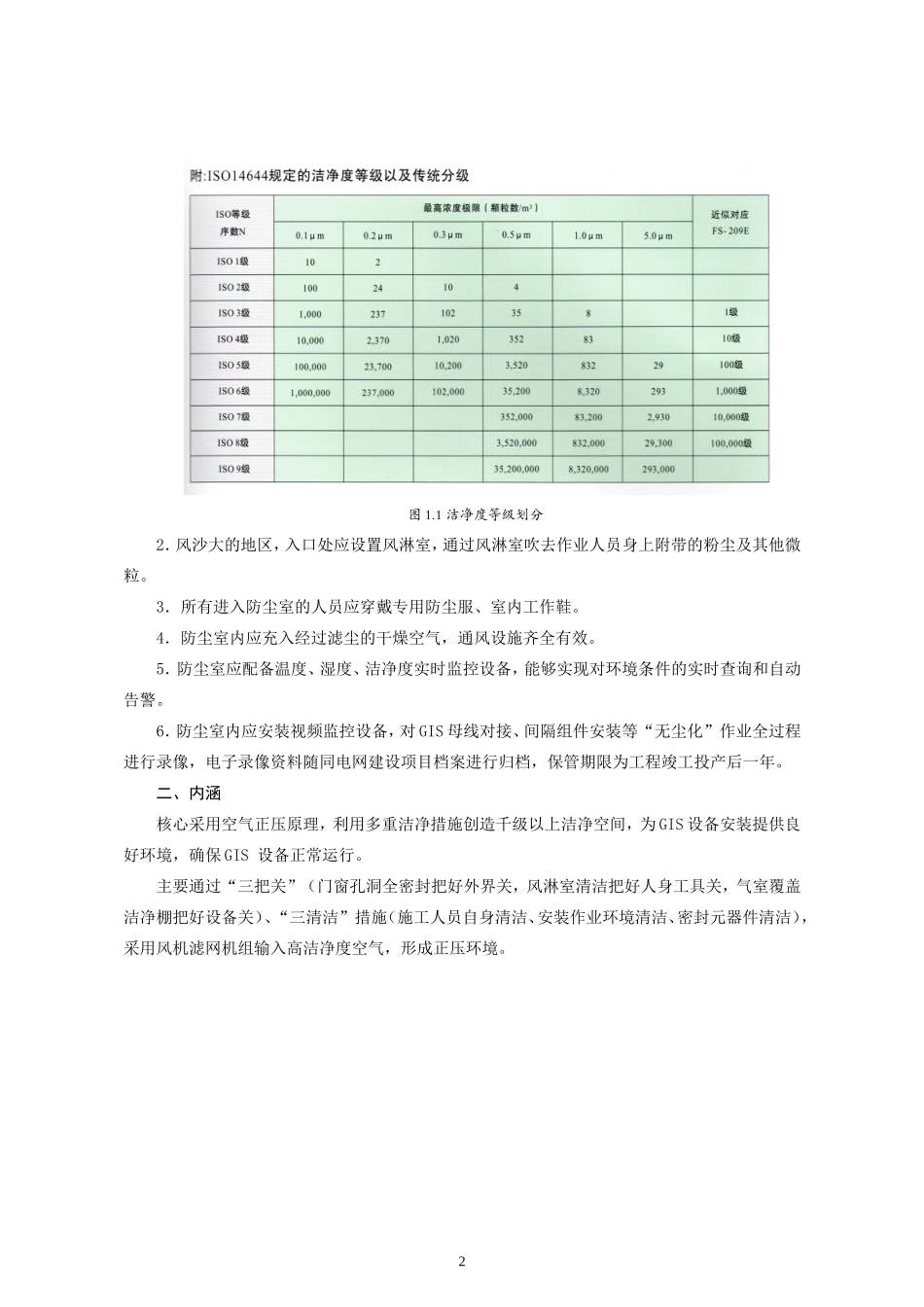

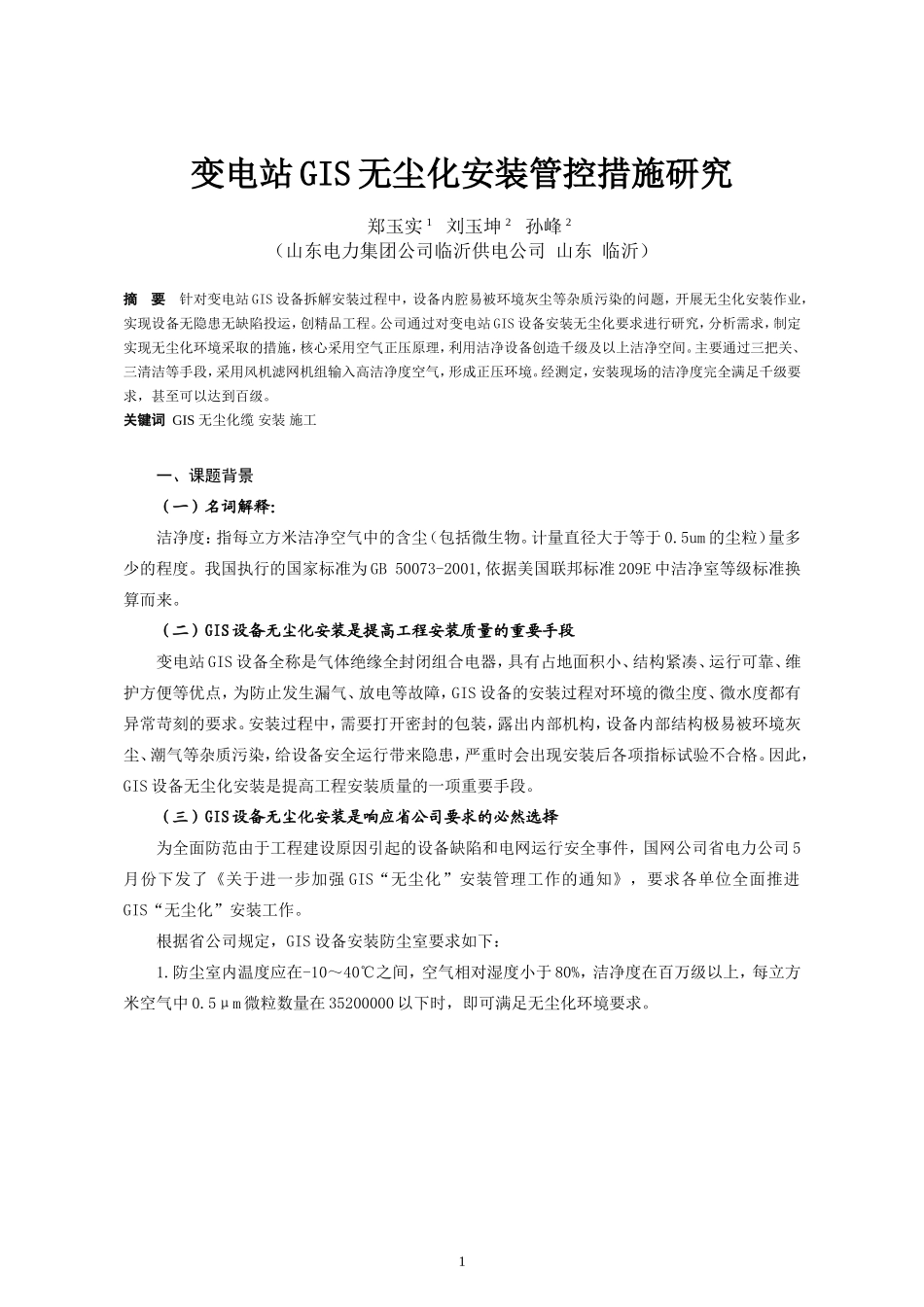

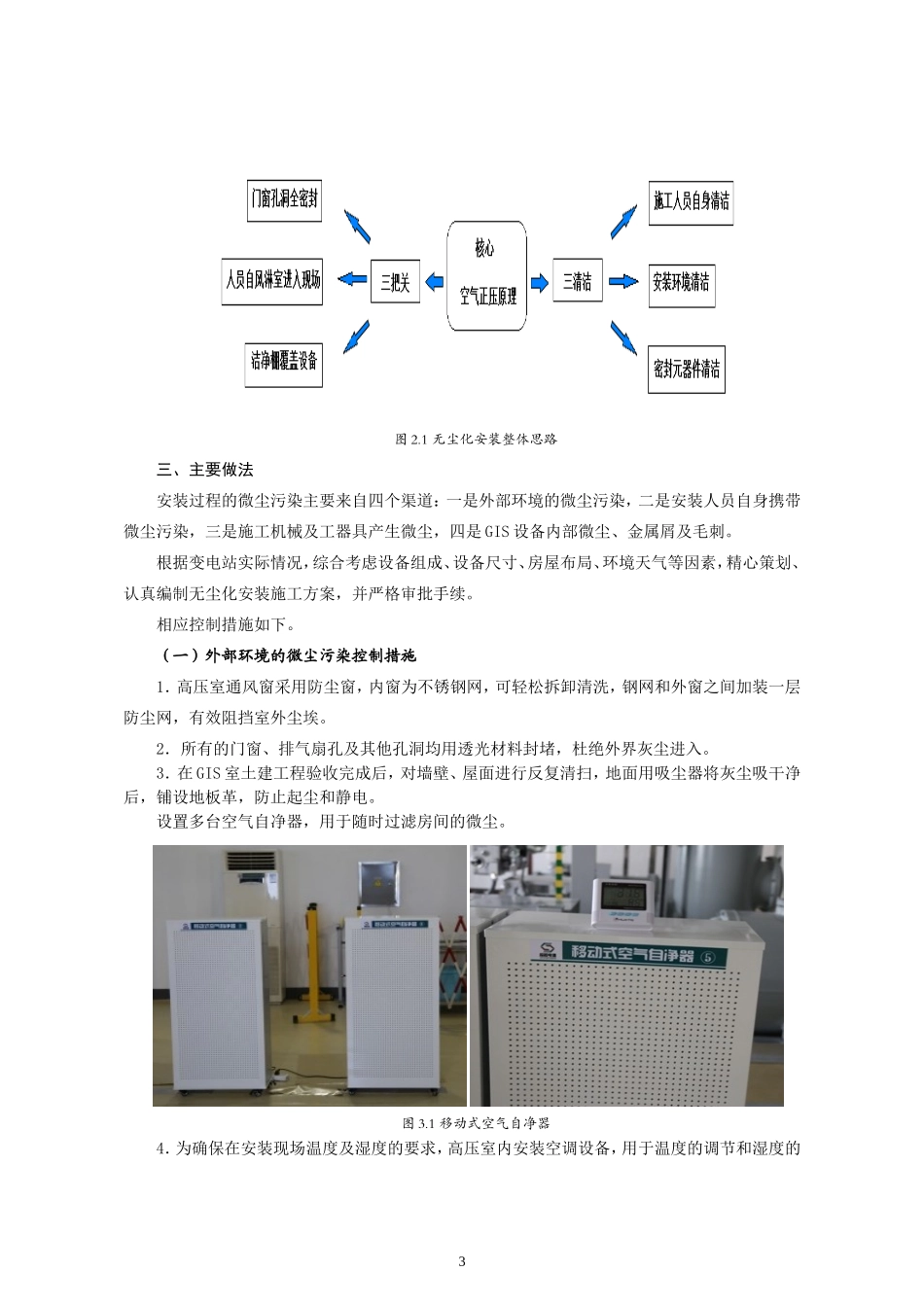

变电站GIS无尘化安装管控措施研究郑玉实1刘玉坤2孙峰2（山东电力集团公司临沂供电公司山东临沂）摘要针对变电站GIS设备拆解安装过程中，设备内腔易被环境灰尘等杂质污染的问题，开展无尘化安装作业，实现设备无隐患无缺陷投运，创精品工程。公司通过对变电站GIS设备安装无尘化要求进行研究，分析需求，制定实现无尘化环境采取的措施，核心采用空气正压原理，利用洁净设备创造千级及以上洁净空间。主要通过三把关、三清洁等手段，采用风机滤网机组输入高洁净度空气，形成正压环境。经测定，安装现场的洁净度完全满足千级要求，甚至可以达到百级。关键词GIS无尘化缆安装施工一、课题背景（一）名词解释：洁净度：指每立方米洁净空气中的含尘（包括微生物。计量直径大于等于0.5um的尘粒）量多少的程度。我国执行的国家标准为GB50073-2001,依据美国联邦标准209E中洁净室等级标准换算而来。（二）GIS设备无尘化安装是提高工程安装质量的重要手段变电站GIS设备全称是气体绝缘全封闭组合电器，具有占地面积小、结构紧凑、运行可靠、维护方便等优点，为防止发生漏气、放电等故障，GIS设备的安装过程对环境的微尘度、微水度都有异常苛刻的要求。安装过程中，需要打开密封的包装，露出内部机构，设备内部结构极易被环境灰尘、潮气等杂质污染，给设备安全运行带来隐患，严重时会出现安装后各项指标试验不合格。因此，GIS设备无尘化安装是提高工程安装质量的一项重要手段。（三）GIS设备无尘化安装是响应省公司要求的必然选择为全面防范由于工程建设原因引起的设备缺陷和电网运行安全事件，国网公司省电力公司5月份下发了《关于进一步加强GIS“无尘化”安装管理工作的通知》，要求各单位全面推进GIS“无尘化”安装工作。根据省公司规定，GIS设备安装防尘室要求如下：1.防尘室内温度应在-10～40℃之间，空气相对湿度小于80%，洁净度在百万级以上，每立方米空气中0.5μm微粒数量在35200000以下时，即可满足无尘化环境要求。1图1.1洁净度等级划分2．风沙大的地区，入口处应设置风淋室，通过风淋室吹去作业人员身上附带的粉尘及其他微粒。3．所有进入防尘室的人员应穿戴专用防尘服、室内工作鞋。4．防尘室内应充入经过滤尘的干燥空气，通风设施齐全有效。5．防尘室应配备温度、湿度、洁净度实时监控设备，能够实现对环境条件的实时查询和自动告警。6．防尘室内应安装视频监控设备，对GIS母线对接、间隔组件安装等“无尘化”作业全过程进行录像，电子录像资料随同电网建设项目档案进行归档，保管期限为工程竣工投产后一年。二、内涵核心采用空气正压原理，利用多重洁净措施创造千级以上洁净空间，为GIS设备安装提供良好环境，确保GIS设备正常运行。主要通过“三把关”（门窗孔洞全密封把好外界关，风淋室清洁把好人身工具关，气室覆盖洁净棚把好设备关）、“三清洁”措施（施工人员自身清洁、安装作业环境清洁、密封元器件清洁），采用风机滤网机组输入高洁净度空气，形成正压环境。2图2.1无尘化安装整体思路三、主要做法安装过程的微尘污染主要来自四个渠道：一是外部环境的微尘污染，二是安装人员自身携带微尘污染，三是施工机械及工器具产生微尘，四是GIS设备内部微尘、金属屑及毛刺。根据变电站实际情况，综合考虑设备组成、设备尺寸、房屋布局、环境天气等因素，精心策划、认真编制无尘化安装施工方案，并严格审批手续。相应控制措施如下。（一）外部环境的微尘污染控制措施1．高压室通风窗采用防尘窗，内窗为不锈钢网，可轻松拆卸清洗，钢网和外窗之间加装一层防尘网，有效阻挡室外尘埃。2．所有的门窗、排气扇孔及其他孔洞均用透光材料封堵，杜绝外界灰尘进入。3．在GIS室土建工程验收完成后，对墙壁、屋面进行反复清扫，地面用吸尘器将灰尘吸干净后，铺设地板革，防止起尘和静电。设置多台空气自净器，用于随时过滤房间的微尘。图3.1移动式空气自净器4．为确保在安装现场温度及湿度的要求，高压室内安装空调设备，用于温度的调节和湿度的3控制。图3.2空调设备及温湿度显示计5．制做局部净化洁净棚，用于对安装施工中打开GIS密封时的除尘净化处理。洁净棚底部安装万向轮，便于作业面转换；内...
