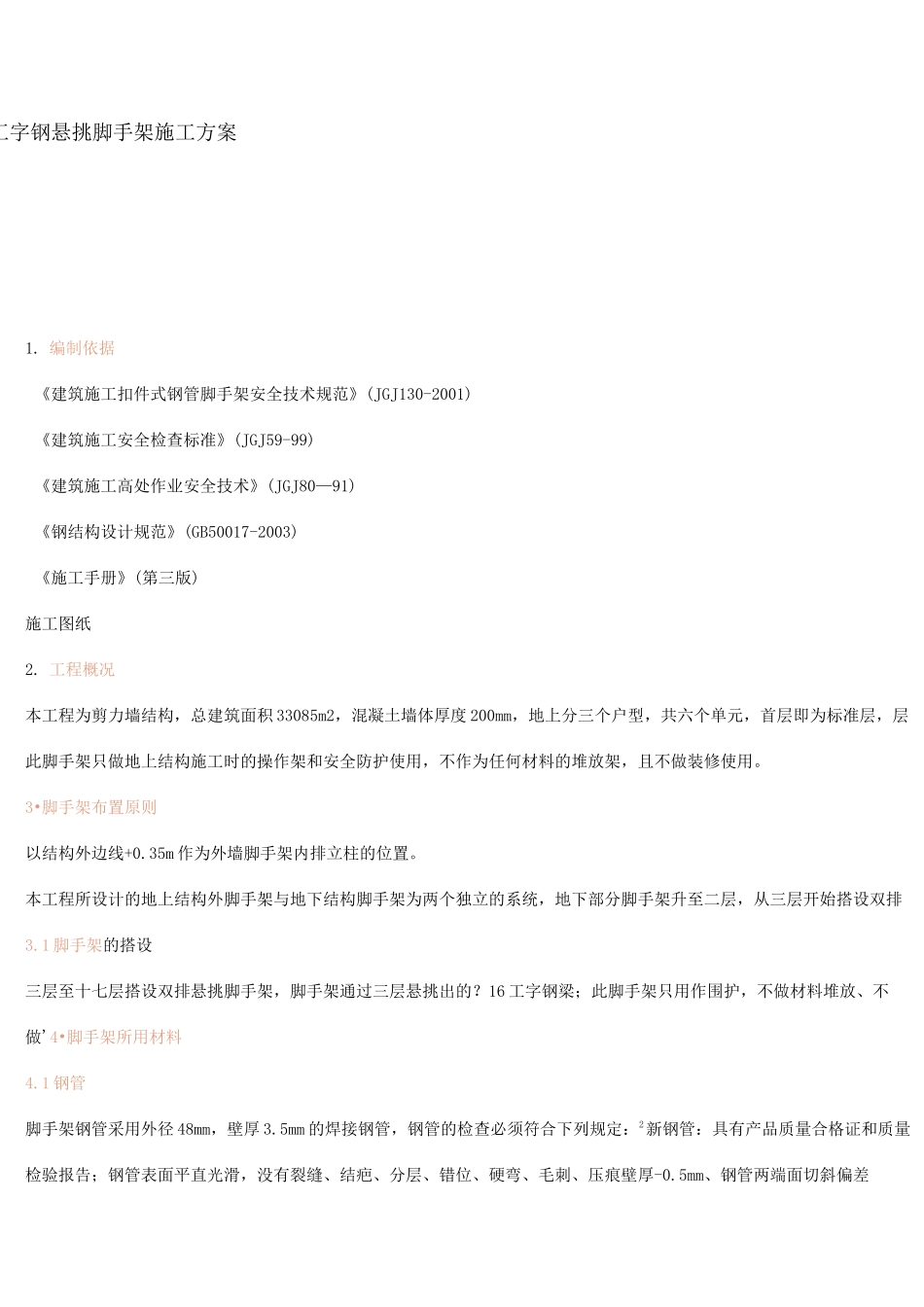

工字钢悬挑脚手架施工方案.

工字钢悬挑脚手架施工方案1. 编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术》(JGJ80—91)《钢结构设计规范》(GB50017-2003)《施工手册》(第三版)施工图纸2. 工程概况本工程为剪力墙结构，总建筑面积 33085m2，混凝土墙体厚度 200mm，地上分三个户型，共六个单元，首层即为标准层，层此脚手架只做地上结构施工时的操作架和安全防护使用，不作为任何材料的堆放架，且不做装修使用。3•脚手架布置原则以结构外边线+0.35m 作为外墙脚手架内排立柱的位置。本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统，地下部分脚手架升至二层，从三层开始搭设双排3.1 脚手架的搭设三层至十七层搭设双排悬挑脚手架，脚手架通过三层悬挑出的？16 工字钢梁；此脚手架只用作围护，不做材料堆放、不做'4•脚手架所用材料4.1 钢管脚手架钢管采用外径 48mm，壁厚 3.5mm 的焊接钢管，钢管的检查必须符合下列规定：2新钢管：具有产品质量合格证和质量检验报告；钢管表面平直光滑，没有裂缝、结疤、分层、错位、硬弯、毛刺、压痕壁厚-0.5mm、钢管两端面切斜偏差1.7mm；钢管必须涂有防锈漆。2 旧钢管：钢管表面锈蚀深度 W0.5mm；钢管弯曲变形符合《建筑施工扣件式钢管脚手架安全技术规范》表 8.1.5 的规定:2立杆钢管弯曲，当 3mVLW4m,AW12mm；当 4mVLW6.5m,AW20mm2 平杆、斜杆的钢管弯曲 LW6.5m,AW30mm。扣件采用可锻铸铁制作的扣件，在螺栓拧紧扭力矩达 65N・m 时，不会发生破坏。旧扣件使用前进行质量检查，有裂缝、变4.2 扣件十字扣、一字扣、回转扣符合规范要求，与钢管管径相匹配。使用机械性能不低于 KT-33-8 的可锻铸铁，附件材料符合Q.4.3 脚手板木脚手板使用厚度 50mm 标准的杉木或松木板，板宽 200-300mm，两端使用 10-14 号镀锌钢丝捆紧。禁止使用有扭纹、破裂4.4 安全网必须是经国家指定监督检验部门监定许可生产的厂家产品。安全网：水平网为大眼锦纶网。立网：为密目网。5.脚手架设计5.1 悬挑脚手架5.1.1 双排悬挑脚手架悬挑脚手架底部选用 16 号工字钢作为悬挑梁，间距为 1.5m，长度 3.5m-4m，用① 16 的钢筋制作卡环将其预组成承力架。然后在承力架上向上搭设双排单立杆脚手架。以上各层设置悬挑杆，在窗口位置设置拉结与结构拉结牢固,每隔三u其他楼层板在设计位置预埋地锚，固定悬挑杆的地锚为① 12 圆钢，用扣件...
