剪力墙结构内排架搭设施工方案

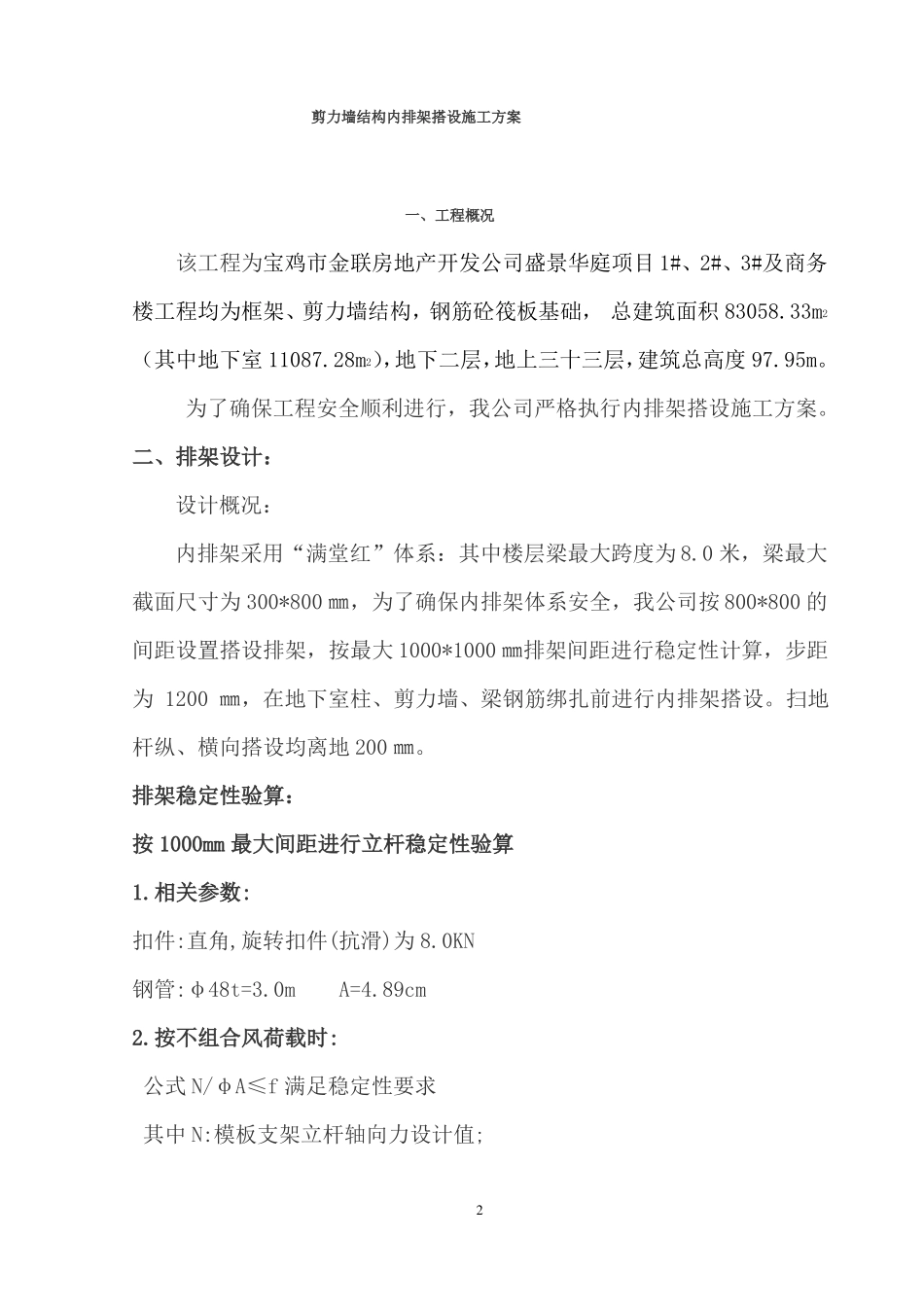

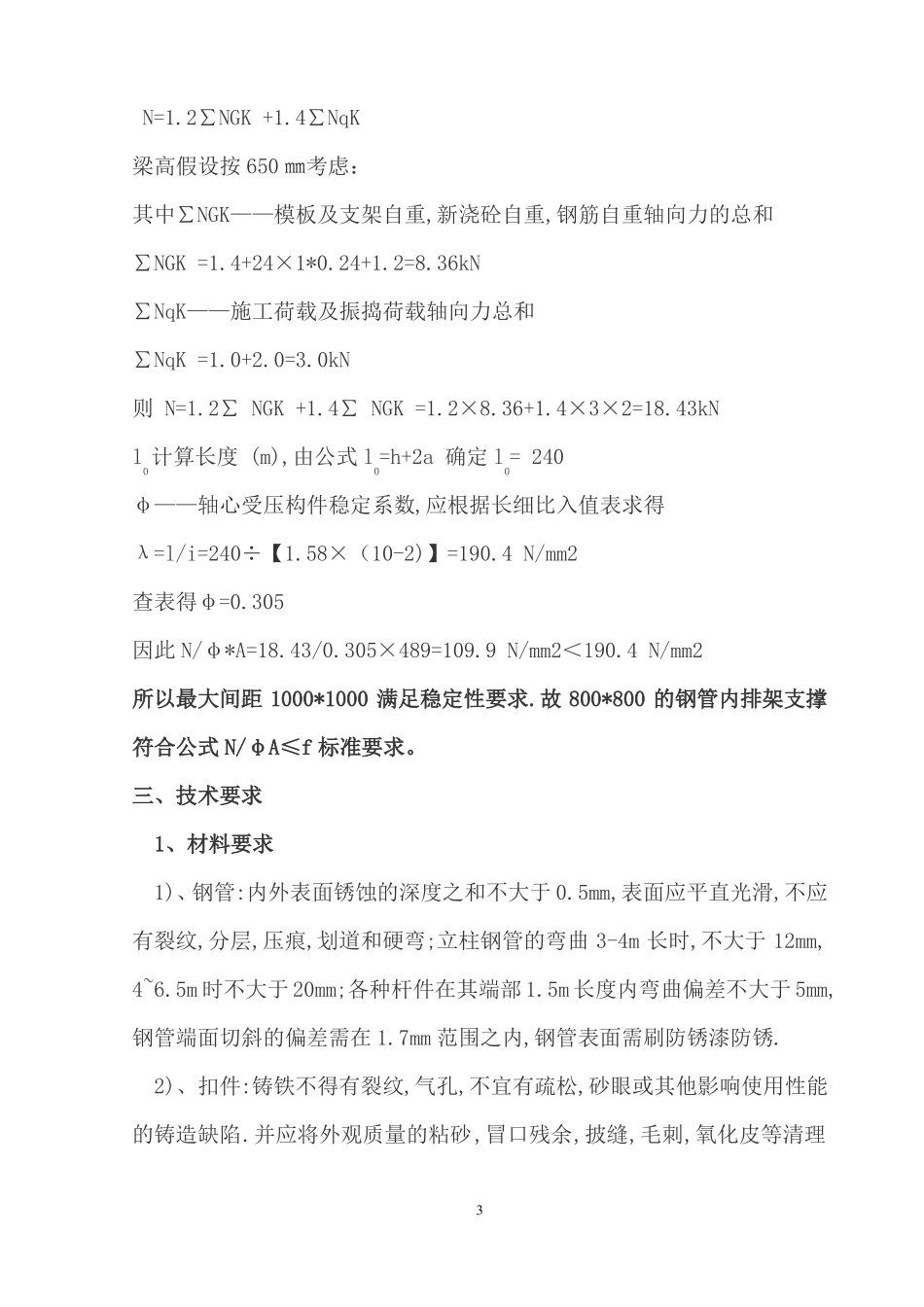

盛景华庭项目（ 1、2、3#楼）内排架搭拆施工方案编制：审核：审批：编制单位：西部华旗建设集团建筑工程有限公司编制时间：二 0 一八年五月二日1剪力墙结构内排架搭设施工方案一、工程概况该工程为宝鸡市金联房地产开发公司盛景华庭项目 1#、2#、3#及商务楼工程均为框架、剪力墙结构，钢筋砼筏板基础， 总建筑面积 83058.33m2（其中地下室 11087.28m2），地下二层，地上三十三层，建筑总高度 97.95m。为了确保工程安全顺利进行，我公司严格执行内排架搭设施工方案。二、排架设计：设计概况：内排架采用“满堂红”体系：其中楼层梁最大跨度为 8.0 米，梁最大截面尺寸为 300*800 ㎜，为了确保内排架体系安全，我公司按 800*800 的间距设置搭设排架，按最大 1000*1000 ㎜排架间距进行稳定性计算，步距为 1200 ㎜，在地下室柱、剪力墙、梁钢筋绑扎前进行内排架搭设。扫地杆纵、横向搭设均离地 200 ㎜。排架稳定性验算：按 1000mm 最大间距进行立杆稳定性验算1.相关参数:扣件:直角,旋转扣件(抗滑)为 8.0KN钢管:φ48t=3.0m A=4.89cm2.按不组合风荷载时:公式 N/φA≤f 满足稳定性要求其中 N:模板支架立杆轴向力设计值;2N=1.2∑NGK +1.4∑NqK梁高假设按 650 ㎜考虑：其中∑NGK——模板及支架自重,新浇砼自重,钢筋自重轴向力的总和∑NGK =1.4+24×1*0.24+1.2=8.36kN∑NqK——施工荷载及振捣荷载轴向力总和∑NqK =1.0+2.0=3.0kN则 N=1.2∑ NGK +1.4∑ NGK =1.2×8.36+1.4×3×2=18.43kNl0计算长度 (m),由公式 l0=h+2a 确定 l0= 240φ——轴心受压构件稳定系数,应根据长细比入值表求得λ=l/i=240÷【1.58×（10-2)】=190.4 N/mm2查表得φ=0.305因此 N/φ*A=18.43/0.305×489=109.9 N/mm2＜190.4 N/mm2所以最大间距 1000*1000 满足稳定性要求.故 800*800 的钢管内排架支撑符合公式 N/φA≤f 标准要求。三、技术要求1、材料要求1)、钢管:内外表面锈蚀的深度之和不大于 0.5mm,表面应平直光滑,不应有裂纹,分层,压痕,划道和硬弯;立柱钢管的弯曲 3-4m 长时,不大于 12mm,4~6.5m 时不大于 20mm;各种杆件在其端部 1.5m 长度内弯曲偏差不大于 5mm,钢管端面切斜的偏差需在 1.7mm 范围之内,钢管表面需刷防锈漆防锈. 2)、扣件:铸铁不得有裂纹,气孔,不宜有疏松,砂眼或其他影响使用性能的铸造缺陷.并应将外观质量的粘砂,冒口残余,披缝,毛刺,氧化皮等清理3干净.扣件与钢管的结合面必须严格整形 ,应保证与钢...
