劲拓波峰焊焊机日常点检维护作业指导书

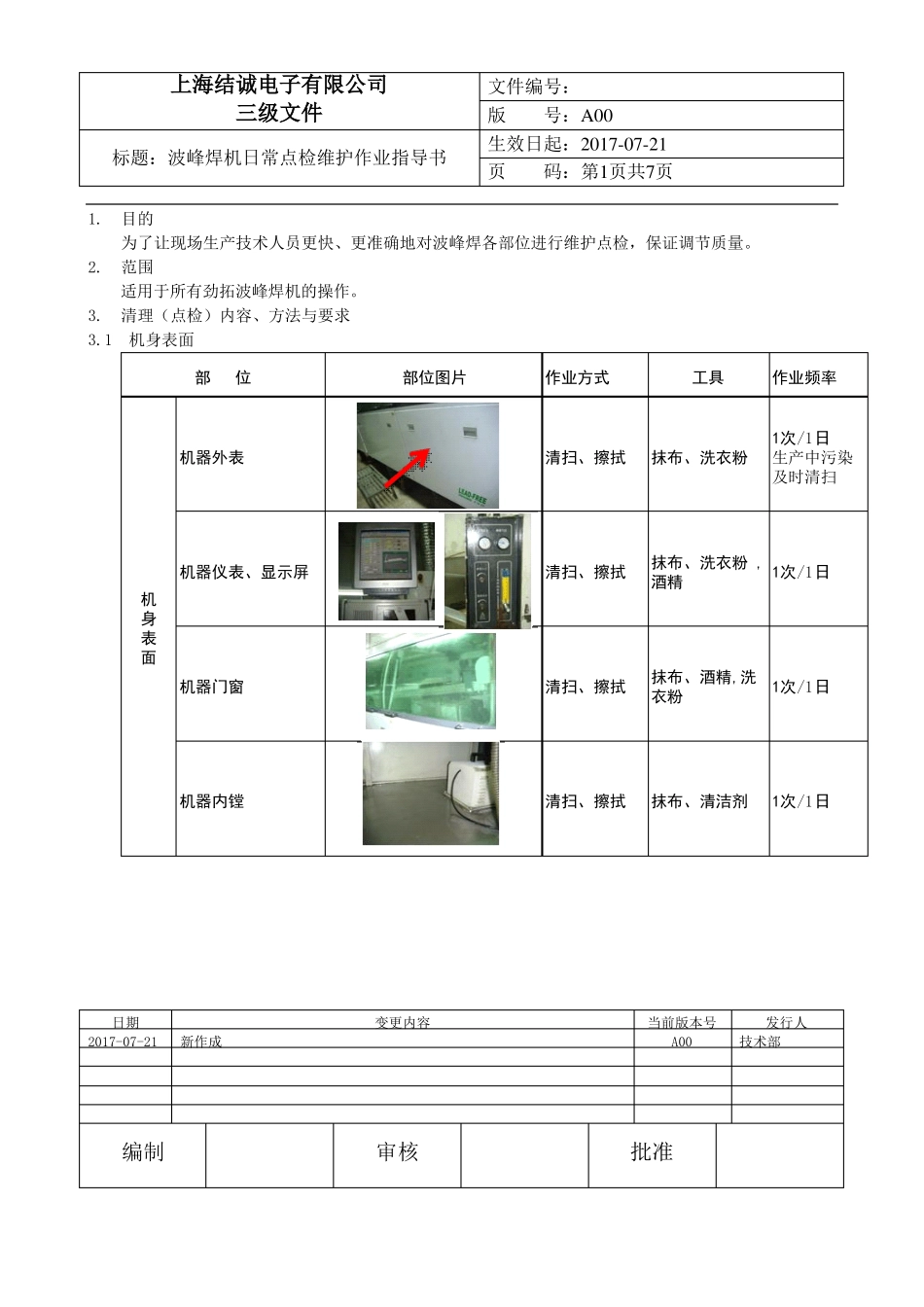

上海结诚电子有限公司三级文件标题：波峰焊机日常点检维护作业指导书文件编号：版号：A00生效日起：2017-07-21页码：第1页共7页1.目的为了让现场生产技术人员更快、更准确地对波峰焊各部位进行维护点检，保证调节质量。2.范围适用于所有劲拓波峰焊机的操作。3.清理（点检）内容、方法与要求3.1机身表面部 位部位图片作业方式工具作业频率机器外表清扫、擦拭抹布、洗衣粉1次/1日生产中污染及时清扫机器仪表、显示屏机身表面机器门窗清扫、擦拭抹布、洗衣粉 , 1次/1日酒精清扫、擦拭抹布、酒精,洗1次/1日衣粉机器内镗清扫、擦拭抹布、清洁剂1次/1日日期2017-07-21变更内容新作成当前版本号A00发行人技术部编制审核批准上海结诚电子有限公司三级文件标题：波峰焊机日常点检维护作业指导书文件编号：版号：A00生效日起：2017-07-21页码：第2页共7页3.2喷雾系统 1 日常保养：部 位部位图片作业方式工 具作业频率喷雾过滤网清洁,要求不得有助焊剂堆积,更换抹布、清洁剂2次/1日喷雾室墙壁喷雾系统喷雾、风罩清洁,要求不得有抹布、清洁剂, 1次/1日助焊剂堆积铲刀清洁,要求不得有抹布、清洁剂, 1次/1日助焊剂堆积铲刀喷雾区托盘与轨道清洁,要求不得有抹布、清洁剂, 1次/1日助焊剂堆积铲刀日期2017-07-21变更内容新作成当前版本号A00发行人技术部编制审核批准上海结诚电子有限公司三级文件标题：波峰焊机日常点检维护作业指导书文件编号：版号：A00生效日起：2017-07-21页码：第3页共7页3.3 喷雾系统 2 日常保养部 位部位图片作业方式工 具作业频率助焊剂喷雾头在锡膏罐内放酒精浸泡，气枪疏 酒精，气枪通1次/1日喷雾头输液管检查（畅通、无 疏通、更换破裂）1次/1日喷雾系统（二)助焊剂罐盖子检查有无泄漏，堵塞维修，更换气管1次/1日喷雾头输气管检查（畅通、无 维修，更换气管1次/1日破裂）助焊剂暂存罐放空、清扫清洗剂1次/1日日期2017-07-21变更内容新作成当前版本号A00发行人技术部编制审核批准上海结诚电子有限公司三级文件标题：波峰焊机日常点检维护作业指导书文件编号：版号：A00生效日起：2017-07-21页码：第4页共7页3.4 传送系统、锡槽保养部位部位图片作业方式工具作业频率传送爪是否变形，变形更换螺丝刀1次/1 日传送系统传送爪清除表面是否有异物抹布、清洗剂1次/1 日前后轨道宽度确认是否一致（异常时调整）标准调试基板（2 块),内六角、螺丝刀1次/1 日喷嘴喷嘴疏通通针、专用铲、勺生产前疏通 1次生产中及时疏通锡...
