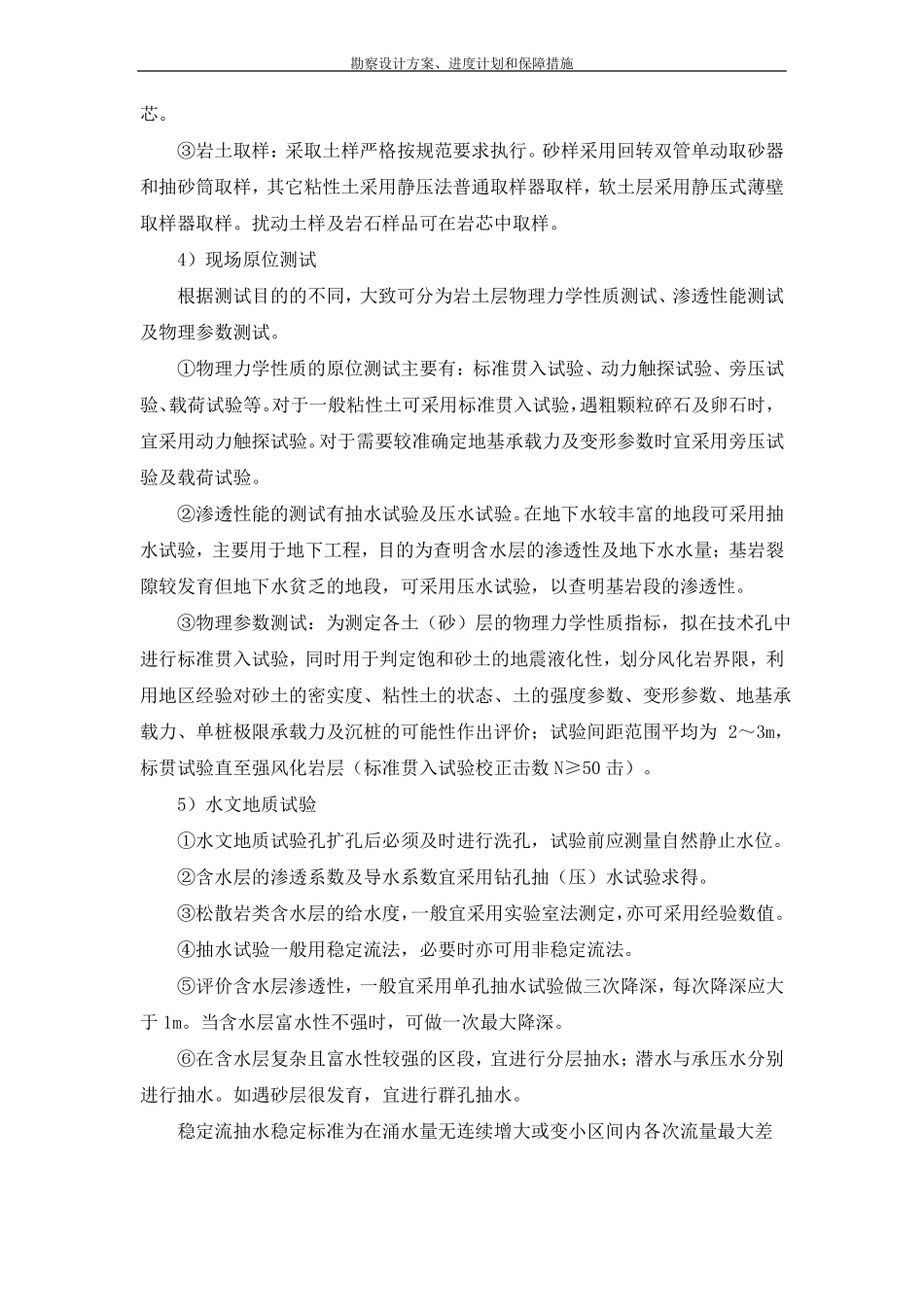

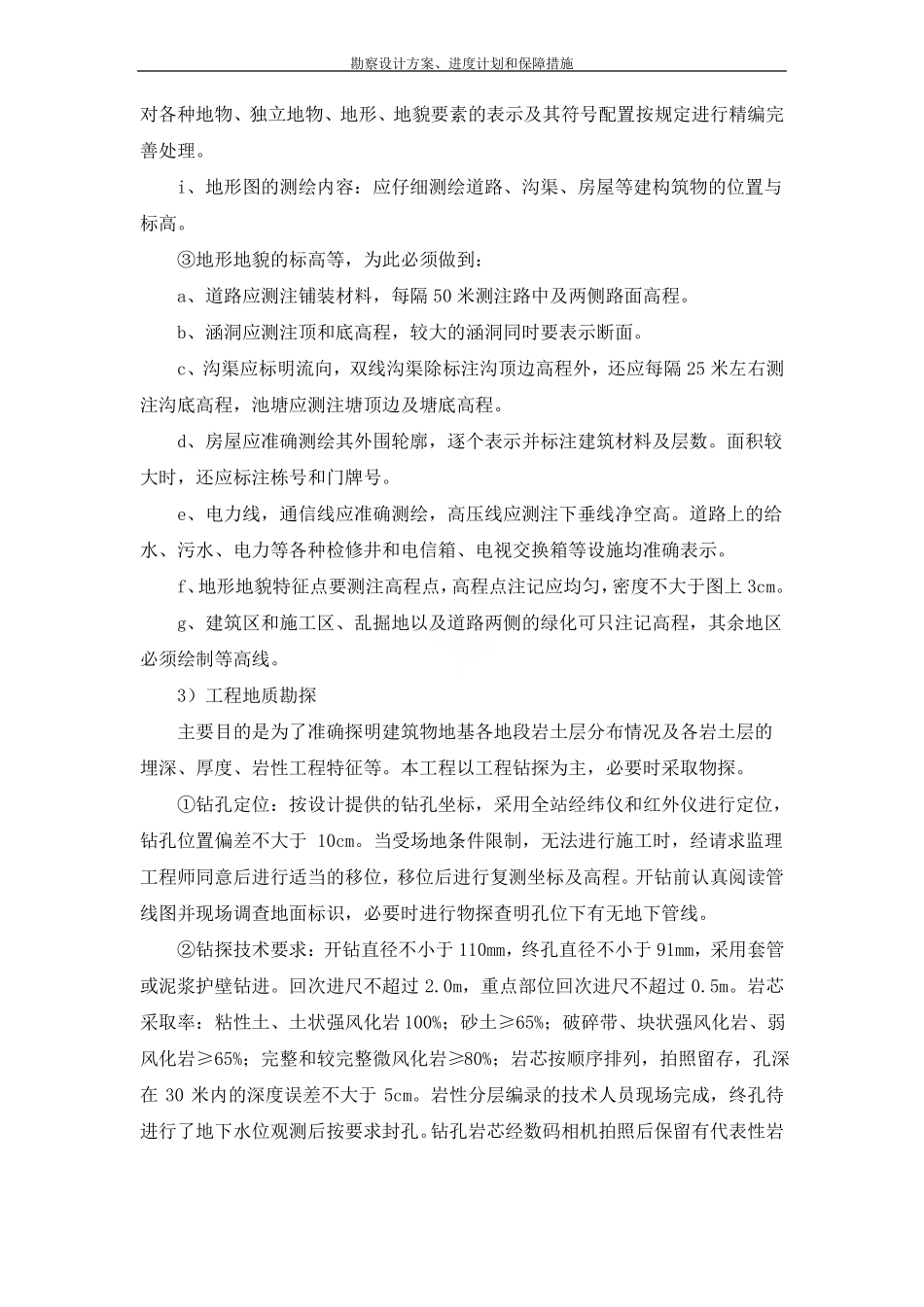

勘察设计方案、进度计划和保障措施勘察设计方案、进度计划和保障措施（1）勘察测绘工作内容及方案1）工程地质测绘与调查工程地质测绘与调查的主要目的是调查研究拟建建筑范围内的地形、地貌特征、地质条件，划分微地貌单元，查明其所处地段的各岩土类型的平面分布及不良地质现象、断裂构造及其发育程度、分布特征。同时调查了解其所处地段的水文地质概况。2）地形测绘①测量主要技术方法：地形测量采用全站仪或 GPS 实时定位技术 RTK 配合 PDA 掌上电子平板进行全要素野外数据采集并实时编辑。②数字化测绘的基本要求：a、各种建筑物、构筑物、电力线、电信线、各种检修井以及所有道路附属设施等应准确测绘，对建筑物的结构材料、建筑层数等属性准确注记。b、各种地物、地貌应表示完整，原则上不作取舍。c、测注测区内所有架空线路及下垂线净空高。d、图根点在土质地区用木桩为标志，水泥地面刻“田”字打钢钉为标志，并用红油漆写明点号。图根点编号为 T1、T2……。e、图根点采用全站仪（标称精度为：测角 2″，测距 3mm+2•Dppm）观测，PC-E500 计算机记录。f、图根点施测电磁波测距三角高程。三角高程对向观测高差较差应小于80mm（以公里为单位），高程导线的闭合差应小于 40mm。三角高程导线应起闭于四等水准点上。图根三角高程成果取位至 0.001 米。g、外业数据采集：数字化测图采用全要素野外数据采集完成，设站除已知点定向外应至少有一个已知方向点进行检查。数据采集用全站仪或 GPSRTK 技术配合掌上电脑电子平板 CHe-CE 记录，对照实地地物、地貌进行简易的实时编辑处理，生成相应的图形数据文件。h、内业数据处理：将外业采集生成的图形数据文件导入成图系统进行拼接。勘察设计方案、进度计划和保障措施对各种地物、独立地物、地形、地貌要素的表示及其符号配置按规定进行精编完善处理。i、地形图的测绘内容：应仔细测绘道路、沟渠、房屋等建构筑物的位置与标高。③地形地貌的标高等，为此必须做到：a、道路应测注铺装材料，每隔 50 米测注路中及两侧路面高程。b、涵洞应测注顶和底高程，较大的涵洞同时要表示断面。c、沟渠应标明流向，双线沟渠除标注沟顶边高程外，还应每隔 25 米左右测注沟底高程，池塘应测注塘顶边及塘底高程。d、房屋应准确测绘其外围轮廓，逐个表示并标注建筑材料及层数。面积较大时，还应标注栋号和门牌号。e、电力线，通信线应准确测绘，高压线应测注下垂线净空高。道路上的给水、污水、电...
