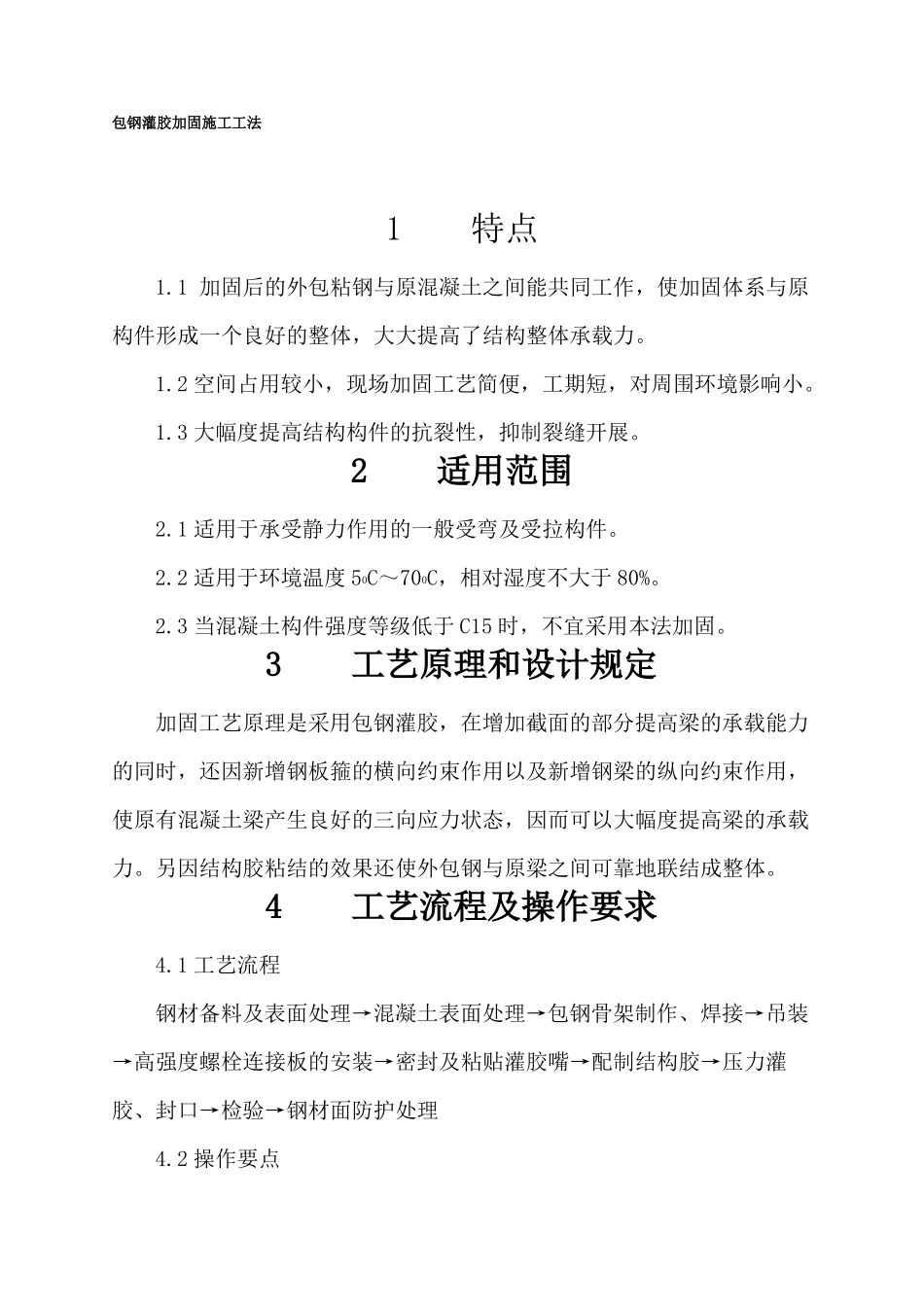

包钢灌胶加固施工工法

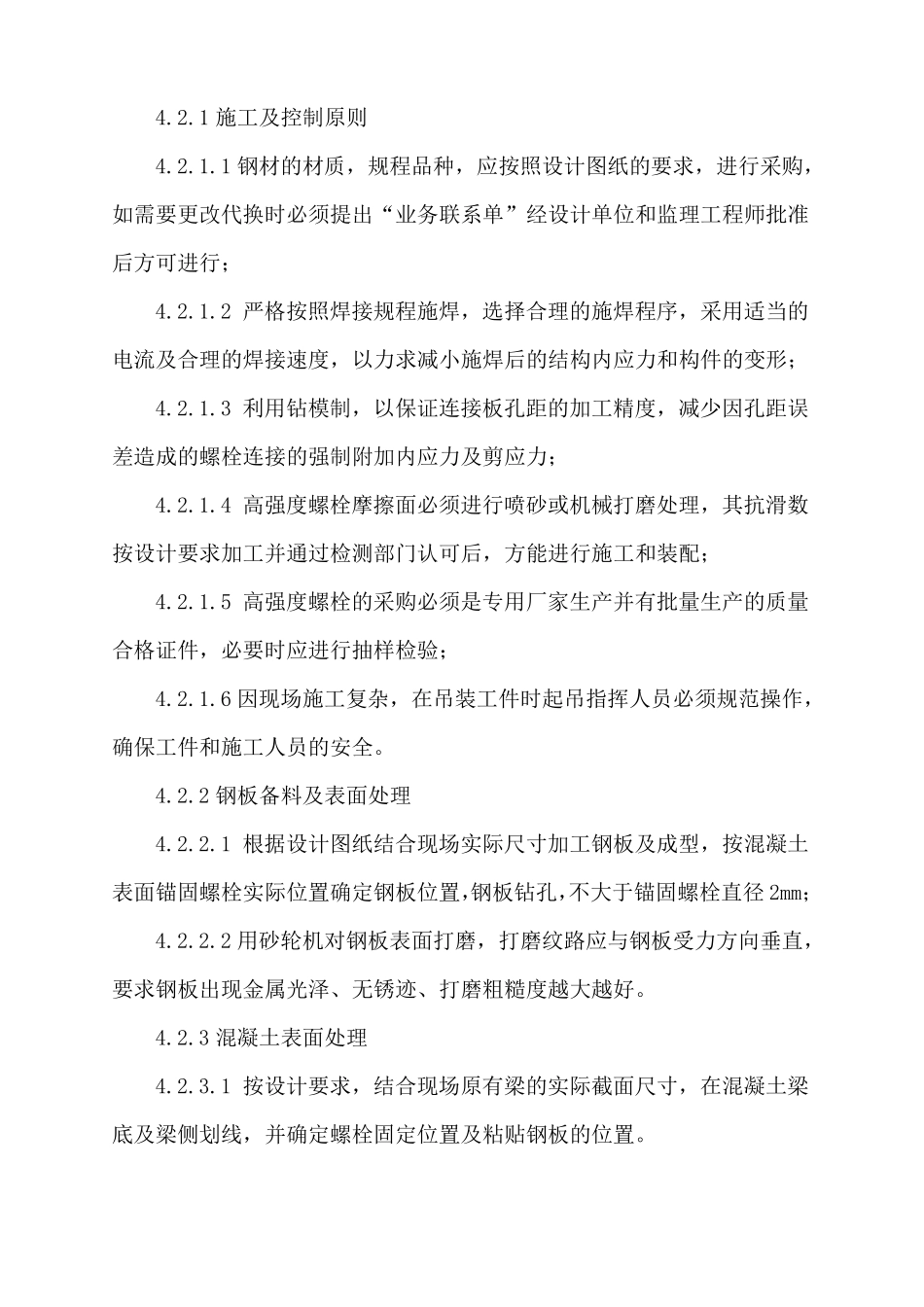

包钢灌胶加固施工工法1特点1.1 加固后的外包粘钢与原混凝土之间能共同工作，使加固体系与原构件形成一个良好的整体，大大提高了结构整体承载力。1.2 空间占用较小，现场加固工艺简便，工期短，对周围环境影响小。1.3 大幅度提高结构构件的抗裂性，抑制裂缝开展。2适用范围2.1 适用于承受静力作用的一般受弯及受拉构件。2.2 适用于环境温度 50C～700C，相对湿度不大于 80%。2.3 当混凝土构件强度等级低于 C15 时，不宜采用本法加固。3工艺原理和设计规定加固工艺原理是采用包钢灌胶，在增加截面的部分提高梁的承载能力的同时，还因新增钢板箍的横向约束作用以及新增钢梁的纵向约束作用，使原有混凝土梁产生良好的三向应力状态，因而可以大幅度提高梁的承载力。另因结构胶粘结的效果还使外包钢与原梁之间可靠地联结成整体。4工艺流程及操作要求4.1 工艺流程钢材备料及表面处理→混凝土表面处理→包钢骨架制作、焊接→吊装→高强度螺栓连接板的安装→密封及粘贴灌胶嘴→配制结构胶→压力灌胶、封口→检验→钢材面防护处理4.2 操作要点4.2.1 施工及控制原则4.2.1.1 钢材的材质，规程品种，应按照设计图纸的要求，进行采购，如需要更改代换时必须提出“业务联系单”经设计单位和监理工程师批准后方可进行；4.2.1.2 严格按照焊接规程施焊，选择合理的施焊程序，采用适当的电流及合理的焊接速度，以力求减小施焊后的结构内应力和构件的变形；4.2.1.3 利用钻模制，以保证连接板孔距的加工精度，减少因孔距误差造成的螺栓连接的强制附加内应力及剪应力；4.2.1.4 高强度螺栓摩擦面必须进行喷砂或机械打磨处理，其抗滑数按设计要求加工并通过检测部门认可后，方能进行施工和装配；4.2.1.5 高强度螺栓的采购必须是专用厂家生产并有批量生产的质量合格证件，必要时应进行抽样检验；4.2.1.6 因现场施工复杂，在吊装工件时起吊指挥人员必须规范操作，确保工件和施工人员的安全。4.2.2 钢板备料及表面处理4.2.2.1 根据设计图纸结合现场实际尺寸加工钢板及成型，按混凝土表面锚固螺栓实际位置确定钢板位置，钢板钻孔，不大于锚固螺栓直径 2mm；4.2.2.2 用砂轮机对钢板表面打磨，打磨纹路应与钢板受力方向垂直，要求钢板出现金属光泽、无锈迹、打磨粗糙度越大越好。4.2.3 混凝土表面处理4.2.3.1 按设计要求，结合现场原有梁的实际截面尺寸，在混凝土梁底及梁侧划线，并确定螺栓固定位置及粘贴钢板的位置。4.2.3.2 将包钢及粘贴钢板范围内的...
