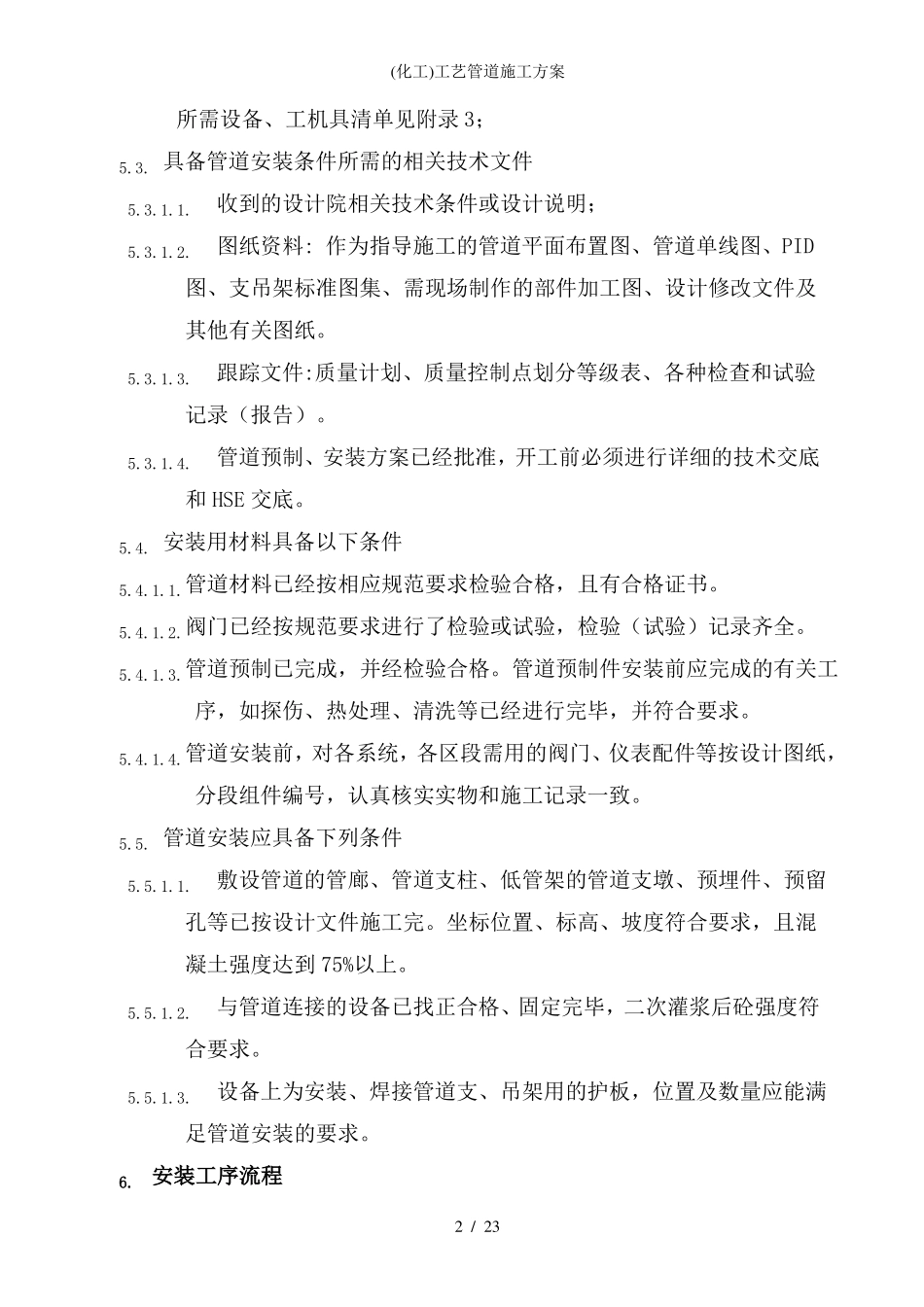

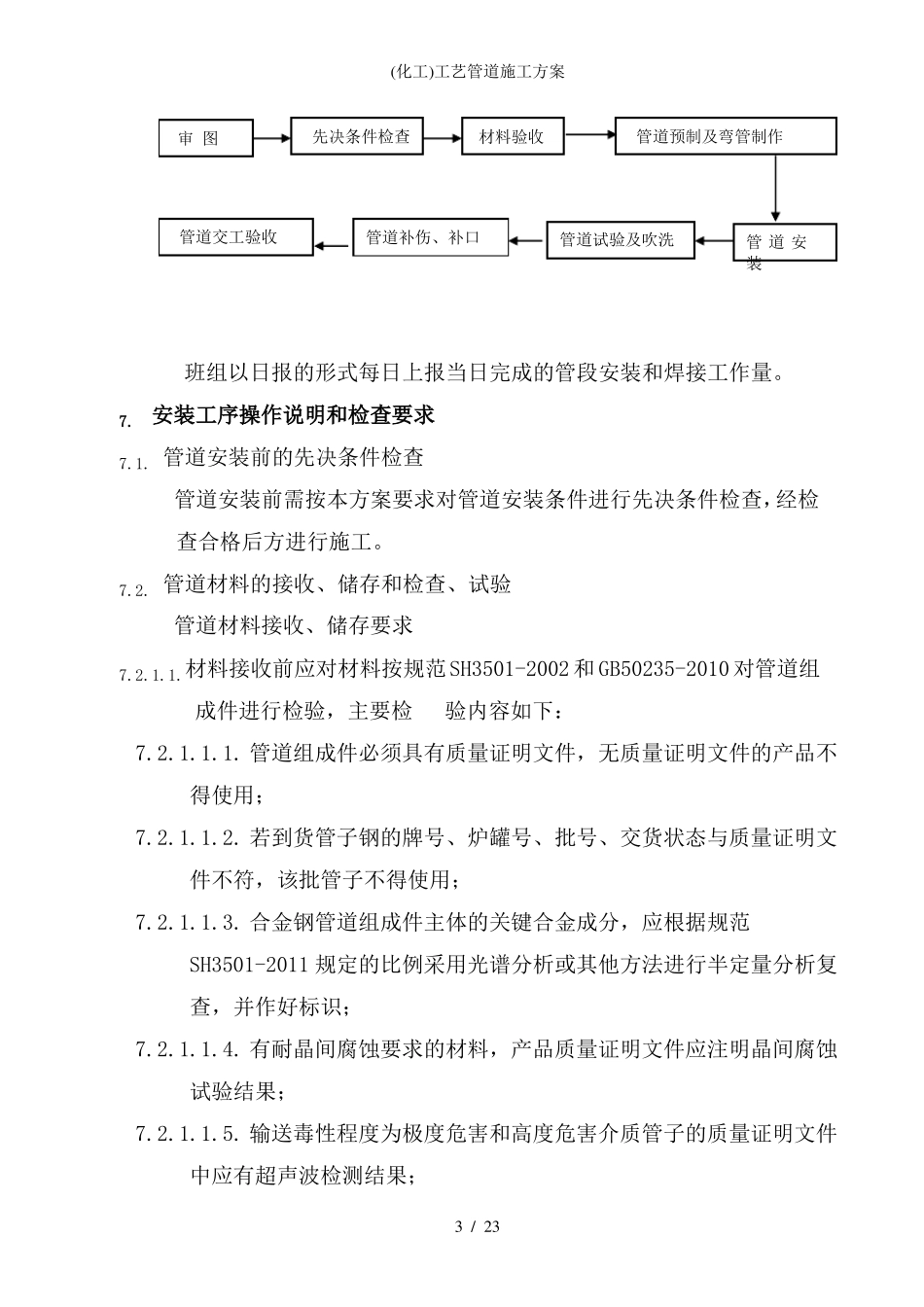

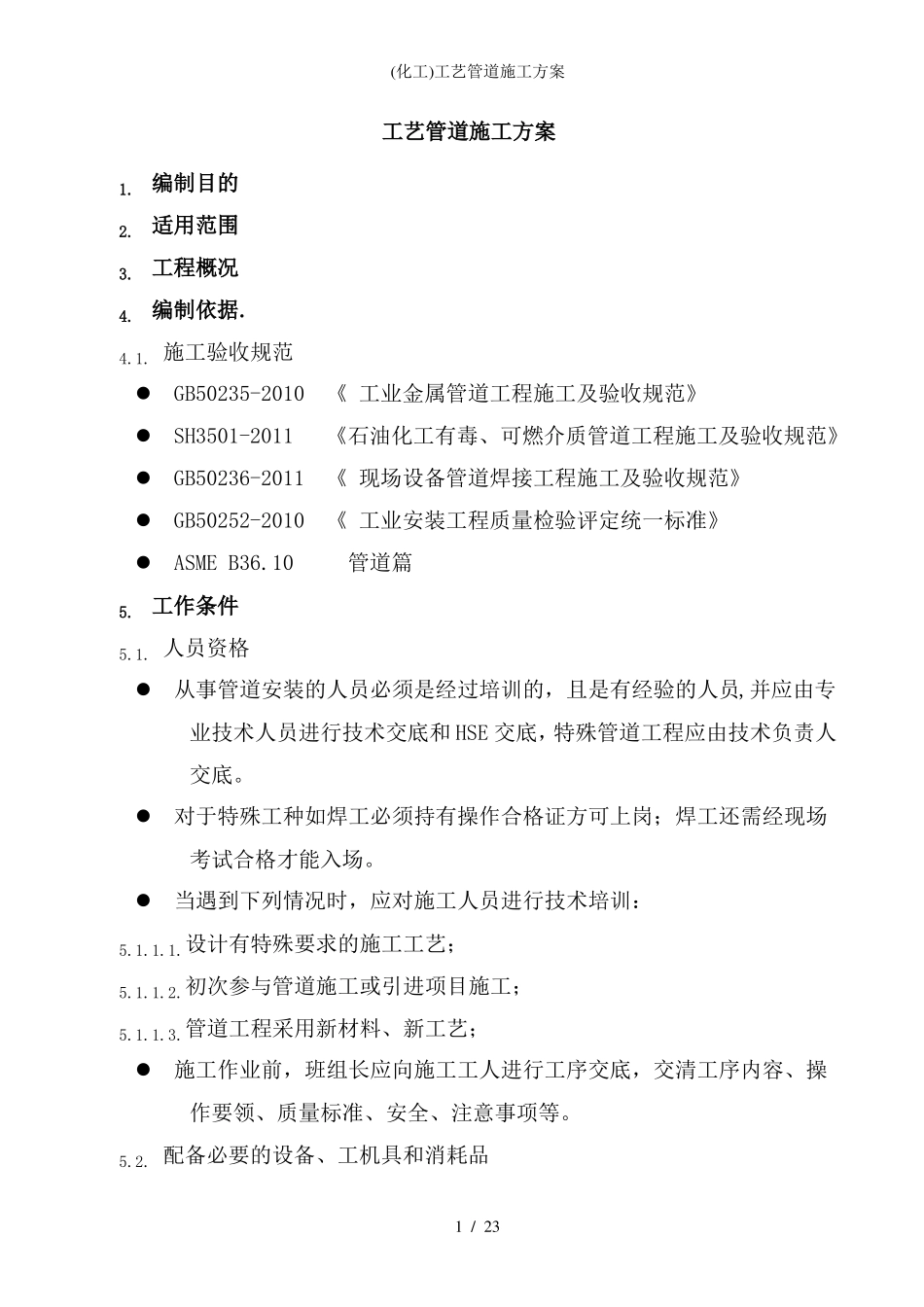

(化工)工艺管道施工方案工艺管道施工方案1.2.3.4.编制目的适用范围工程概况编制依据.施工验收规范4.1.GB50235-2010《 工业金属管道工程施工及验收规范》SH3501-2011《石油化工有毒、可燃介质管道工程施工及验收规范》GB50236-2011《 现场设备管道焊接工程施工及验收规范》GB50252-2010《 工业安装工程质量检验评定统一标准》ASME B36.10管道篇5. 工作条件人员资格5.1.从事管道安装的人员必须是经过培训的，且是有经验的人员,并应由专业技术人员进行技术交底和 HSE 交底，特殊管道工程应由技术负责人交底。对于特殊工种如焊工必须持有操作合格证方可上岗；焊工还需经现场考试合格才能入场。当遇到下列情况时，应对施工人员进行技术培训：5.1.1.1.设计有特殊要求的施工工艺；5.1.1.2.初次参与管道施工或引进项目施工；5.1.1.3.管道工程采用新材料、新工艺；施工作业前，班组长应向施工工人进行工序交底，交清工序内容、操作要领、质量标准、安全、注意事项等。5.2. 配备必要的设备、工机具和消耗品1 / 23(化工)工艺管道施工方案所需设备、工机具清单见附录 3；5.3. 具备管道安装条件所需的相关技术文件收到的设计院相关技术条件或设计说明；图纸资料: 作为指导施工的管道平面布置图、管道单线图、PID5.3.1.1.5.3.1.2.图、支吊架标准图集、需现场制作的部件加工图、设计修改文件及其他有关图纸。5.3.1.3.跟踪文件:质量计划、质量控制点划分等级表、各种检查和试验记录（报告）。5.3.1.4.管道预制、安装方案已经批准，开工前必须进行详细的技术交底和 HSE 交底。5.4. 安装用材料具备以下条件5.4.1.1.管道材料已经按相应规范要求检验合格，且有合格证书。5.4.1.2.阀门已经按规范要求进行了检验或试验，检验（试验）记录齐全。5.4.1.3.管道预制已完成，并经检验合格。管道预制件安装前应完成的有关工序，如探伤、热处理、清洗等已经进行完毕，并符合要求。5.4.1.4.管道安装前，对各系统，各区段需用的阀门、仪表配件等按设计图纸，分段组件编号，认真核实实物和施工记录一致。5.5. 管道安装应具备下列条件敷设管道的管廊、管道支柱、低管架的管道支墩、预埋件、预留5.5.1.1.孔等已按设计文件施工完。坐标位置、标高、坡度符合要求，且混凝土强度达到 75%以上。5.5.1.2.与管道连接的设备已找正合格、固定完毕，二次灌浆后砼强度符合要求。5.5.1.3.设备上为安装、焊接管道支、吊架用的护板，位置及数量应能满足管道安...
