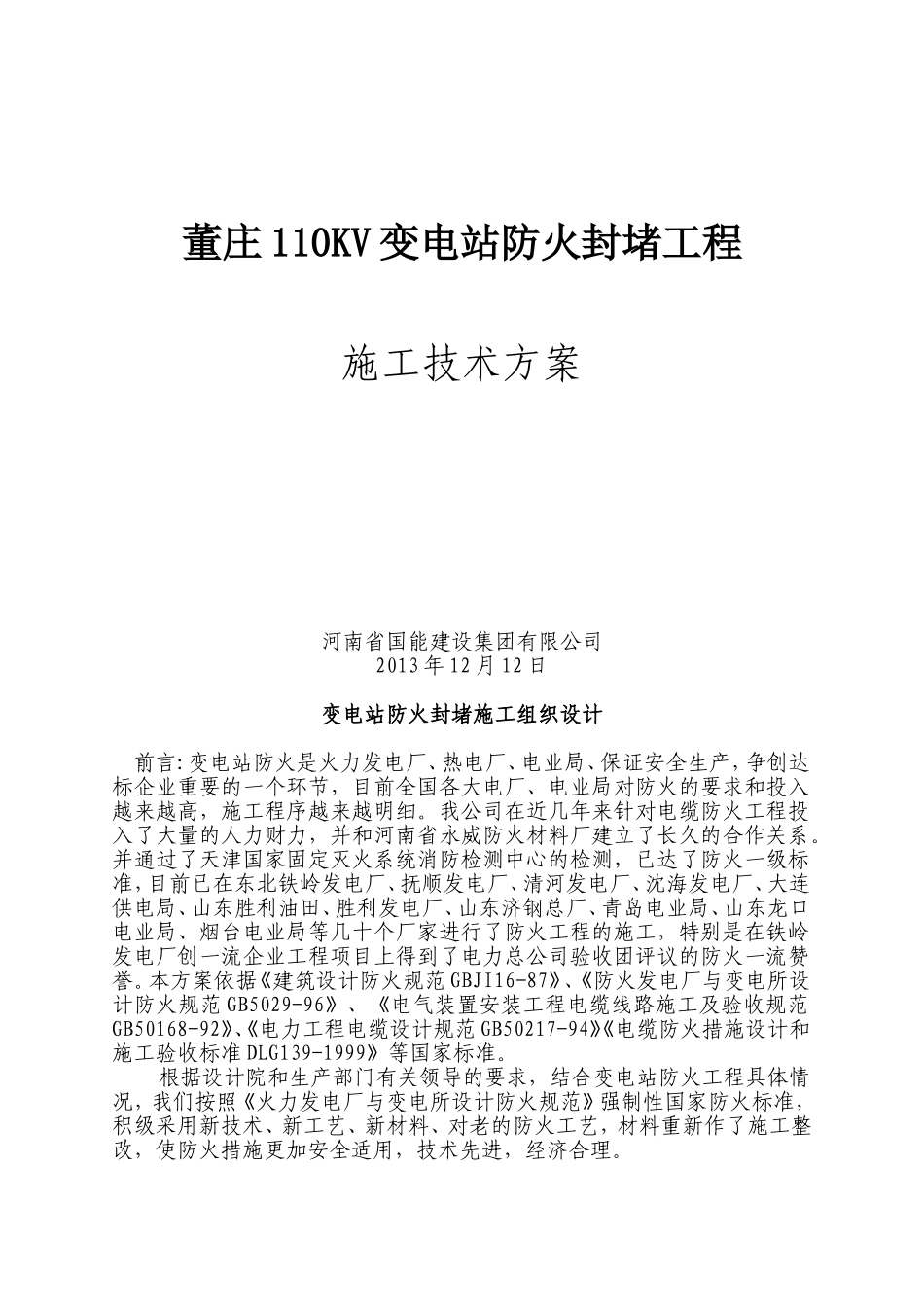

董庄110KV变电站防火封堵工程施工技术方案河南省国能建设集团有限公司2013年12月12日变电站防火封堵施工组织设计前言:变电站防火是火力发电厂、热电厂、电业局、保证安全生产，争创达标企业重要的一个环节，目前全国各大电厂、电业局对防火的要求和投入越来越高，施工程序越来越明细。我公司在近几年来针对电缆防火工程投入了大量的人力财力，并和河南省永威防火材料厂建立了长久的合作关系。并通过了天津国家固定灭火系统消防检测中心的检测，已达了防火一级标准，目前已在东北铁岭发电厂、抚顺发电厂、清河发电厂、沈海发电厂、大连供电局、山东胜利油田、胜利发电厂、山东济钢总厂、青岛电业局、山东龙口电业局、烟台电业局等几十个厂家进行了防火工程的施工，特别是在铁岭发电厂创一流企业工程项目上得到了电力总公司验收团评议的防火一流赞誉。本方案依据《建筑设计防火规范GBJI16-87》、《防火发电厂与变电所设计防火规范GB5029-96》、《电气装置安装工程电缆线路施工及验收规范GB50168-92》、《电力工程电缆设计规范GB50217-94》《电缆防火措施设计和施工验收标准DLG139-1999》等国家标准。根据设计院和生产部门有关领导的要求，结合变电站防火工程具体情况，我们按照《火力发电厂与变电所设计防火规范》强制性国家防火标准，积级采用新技术、新工艺、新材料、对老的防火工艺，材料重新作了施工整改，使防火措施更加安全适用，技术先进，经济合理。一、电缆防火的重要性电缆的着火和延燃，密切相关，而其防火和阻燃也密不可分。要防火则必要阻燃，二者缺一不可。对具体工程而言，以防火为主还是阻燃为主，则需具体情况具体分析。一般来讲：支架（托架）、吊架敷设的明通道电缆应以防火手段为主；封闭型通道内的电缆防火、阻燃手段兼之，其中进出口、交叉口、孔洞、电气盘床、电缆孔等均以阻燃手段为主。（一）电缆隧道。它是火灾事故扩延的主要通道。由于隧道内有大量的可燃物，又加以定向机械通风和所接竖井的拨风作用，一旦电缆着火，火势则迅速扩大延燃，扩大火灾事故。为此，1、阻火隔墙加防窜燃挡板。隔墙两侧的档板长度不小于1.5米；2、为了加强隔墙的防火能力，在其两侧各延伸2米区段的所有电缆需缠包二层防火包后，再按防火涂料的技术条件涂刷涂料；3、电缆中间接头盒是电缆事故着火的主要区点，为此要求在接头盒各延伸2米段内的所有电缆缠包二层防火包后，再涂刷防火涂料；4、消防电源的电缆要求在任何火灾情况下都必须保证运行。因此这些电缆最好不要在隧道内敷设。如果非经隧道不可，则必须进行特殊防火处理。具体方法有三点：（1）用阻燃槽敷设；（2）穿放大口径金属管敷设；（3）缠包三层防火包带后，用按一般同直径电缆防火涂料厚度的1.5—2倍涂料。在放电缆时应预先作好特殊标记，且应敷设于同一支架层上，以便于上述特殊防火处理。（二）电缆沟道。1、电缆沟在室内外进出口、沟与沟的交叉口、沟与隧道的交叉口和沟与竖井的交叉口等外应用全封堵式阻火隔墙进行封堵；2、电缆中间接头两端各延伸2米区段内的所有电缆必须缠包后再涂防火涂料；3、重要电缆应采取分沟敷设或穿放大口径金属管敷设，或在三层及以下水平通道内敷设再以涂料或包带处理。（三）电缆竖井。1、沟道进出口临近竖井段加全封堵式阻火隔墙；2、隧道进出口临近竖井段加双重隧道阻火隔墙附防窜燃档板；（四）电缆沟井的通风。1、电缆夹层被阻燃设施全部封堵成一个密封空间，因此必须加强机械通风，以解电缆的散热；2、隧道和竖井，要求排风方向应逆竖井方向，使竖井的风向是向下而不是向上。（五）电缆排列。1、电缆在支架上要求排列整齐，尽量减少电缆间相互交叉，避免电缆的成捆堆积。这不是为了美观，更重要的是为了保证电缆的良好散热；2、动力电缆与控制电缆应分层排列。一般来讲，高压大截电缆，宜放在支架底层，这样有利于施工和处理弯曲半径。总之，防止电缆着火延燃的手段是多种多样的。随着对阻燃型电缆的深入研究和阻燃型电缆的逐渐投入使用，全部或大部附有油污,灰尘及沥青等电缆时应预先作好特殊标记，且应敷设于同一支架层上，以便于上述特殊防火处理。二、施工工序：（1）在刷...
